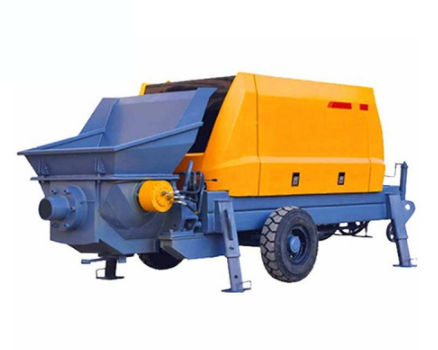

移動式コンクリート ポンプ YG series

トンネル屋内用屋外用

製品概要
油圧圧力でコンクリートを送るためのポータブルミニコンクリートポンプ。堅牢なポンプ本体、高圧送給配管を備え、該当モデルでは連続運転を支える二重ポンプ構成を採用しています。

動作原理
吸引・圧縮・押出しの3段階で動作し、狭所や屋内作業での手作業による効率低下を解決します。機種によっては最大1000 mの無線リモコンを装備し、安全な配置・操作が可能です。

主な技術的利点

• スマート制御システム：高圧・低圧間の無段階調整で流量を精密に制御。
• 高い吐出圧：Sバルブの最適径変化により輸送抵抗を低減。
• 高品質コンポーネント：Kawasaki製油圧部品およびSiemens製電気部品を採用（指定時）。
• 自動集中潤滑：摩耗を低減し、メンテナンス間隔を約30%延長。
• ポータブル設計：トラック搭載ポンプに比べ、農道や屋内現場での移動性が向上。

パラメータ（単機種例 YG-10）
型式：YG-10
モーター出力：15 kW
作業能率：6 m³/h
最大圧力：15 MPa
作業圧力：10 MPa
最大骨材寸法：0.5–1.5 cm
垂直輸送距離：20 m
水平輸送距離：50 m
送管径：Ø80 mm
機械全重量：600 kg
寸法：1800 × 700 × 1100 mm

パラメータ（シリーズ比較）
機種：YG-20、YG-30、YG-40、YG-50
モーター出力：22 kW（YG-20）、37 kW（YG-30）、45 kW（YG-40）、55 kW（YG-50）
最大出口圧：YG-30 26 MPa、YG-40 28 MPa、YG-50 28 MPa
理論最大吐出量：YG-30 16–18 m³/h、YG-40 20–22 m³/h、YG-50 35 m³/h
最大骨材寸法：YG-30 ≤20 mm、YG-40 ≤30 mm、YG-50 ≤40 mm
垂直輸送距離：YG-20 40 m、YG-30 80 m、YG-40 120 m、YG-50 150 m
水平輸送距離：YG-20 80 m、YG-30 140 m、YG-40 260 m、YG-50 300 m
送管径：Ø80 / Ø100 / Ø125 mm（機種により異なる）
機械全重量：1600 kg（YG-20）〜2500 kg（YG-50）
寸法：機種により3400 × 1200 × 1600 mm〜4200 × 1700 × 1750 mm

用途

• 住宅建設：一戸建て、屋根上・小面積打設。
• 水利工事：小規模堤体補修、灌漑用水路補強。
• トンネル・鉱山：狭小スペースでの作業。
• 道路維持：交通影響を抑えた都市部の道路補修。

製品拡張
現場での混練・給送を一体化したポンプミキサーや、複雑地形（泥濘、急勾配）で自走性と走破性を求める場合のクローラ式コンクリートポンプなどのバリエーションがあります。

よくある技術ポイント

• 水平送距離は機種および現場条件により最大300 mに達する場合があります。
• 耐摩耗Sバルブや切削リングにより、通常条件で数万m³の運搬が可能な設計です。
• PLC制御により潤滑を監視・通知、電気回路は現場での簡易修理を考慮した設計。
• 適用材料：細骨材コンクリート、軽量発泡セメント、モルタル等。最大骨材寸法は最上位モデルで40 mm。

特性 / 技術仕様

• Brand: YG Machinery
• 代表機種（ページ例）：YG-10 — モーター出力 15 kW、吐出量 6 m³/h、最大圧力 15 MPa、水平 50 m、垂直 20 m、配管径 Ø80 mm、重量 600 kg、寸法 1800×700×1100 mm
• シリーズ機種：YG-20 / YG-30 / YG-40 / YG-50、出力22 kW〜55 kW、吐出量最大35 m³/h、垂直到達最大150 m、水平最大300 m
• 主要部品：Kawasaki製油圧、Siemens製電気部品（指定時）
• 特徴：Sバルブ設計、自動集中潤滑、スマート圧力制御、オプションの無線リモコン
