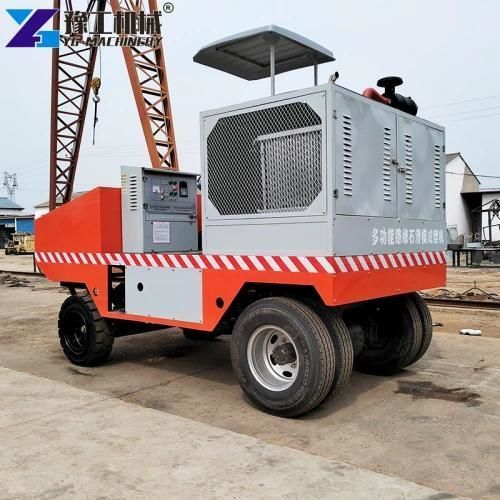

スリップフォームペーバ YG-KB20

概要
路肩・路辺の縁石を連続一回通過で成形するスリップフォーム機は、手作業型枠に比べて5〜10 m/minの舗設速度が典型で、工期短縮に寄与します。一回通過での成形によりコンクリートの乾燥待ちが不要となり、線状工事（高速道路、都市分離帯、空港縁部など）での着工スケジュールが安定します。

主な利点

• 一回通過スリップフォーム作業（手動型枠不要）
• 高い舗設速度：典型5〜10 m/min（モデルにより異なる）
• 大幅な人件費削減：典型的なプロジェクトで約70%の労力削減
• レーザー誘導による精度（±2 mm）で長距離の整列を確保
• 乾式ミックス（ロー・スランプ）コンクリート対応で連続一体の縁石形成が可能
• 高周波バイブレーターおよび付帯振動モーターを含む振動システム内蔵

パラメータ（表）

• モデルシリーズ：YG-KB20 / YG-KB30
• 操舵システム：自動操舵システム（両モデル）
• エンジン出力：約65 kW（AC380V 表記あり）
• 縁石寸法：YG-KB20 — 高さ ≤ 600 mm、幅 ≤ 2000 mm；YG-KB30 — 高さ ≤ 1100 mm、幅 ≤ 2000 mm
• 成形方式：高周波バイブレーター（両モデル）
• 付帯振動モーター：装備（両モデル）
• 最小旋回半径：6800 mm（両モデル）
• 舗設速度：YG-KB20 — 1〜7 m/min 可変；YG-KB30 — 1〜10 m/min 可変
• ホッパー容量：1 m³（両モデル）
• 機械寸法：5000×2400×2800 mm（YG-KB20）；5200×2400×2800 mm（YG-KB30）
• 標準重量：約6000 kg（YG-KB20）；YG-KB30は構成により変動

技術的な主要利点

• ±2 mm精度のレーザー誘導で長距離での累積誤差を最小化
• 乾式ミックスに対応し、成形直後の形状保持と耐久性のある一体化縁石を実現
• 自動操舵とセンサー支援のレベリングにより、曲線や勾配でも正確なライン追従が可能

適用分野

• 高速道路：路肩縁石および長距離の縁石敷設
• 都市交通：中央分離帯、都市縁石工事
• 航空：滑走路縁部の排水溝および縁石
• 商業用地：駐車場周辺の縁石および同様の造成工事

よくある質問

• 機械は特定のコンクリート配合が必要ですか？ はい。乾式ミックス（低スランプ）コンクリートを用いることで、成形直後の形状保持が確実になります。
• 直線性はどう保たれますか？ レーザー誘導、操舵制御、レベリングセンサーを組み合わせて直線性を維持し、曲線や勾配に対応します。

成功事例（抜粋）
ある高速道路プロジェクトでは、本機導入により作業員数が約30名から約5名に削減され、工期短縮と人件費削減を実現しました。

仕様 / 技術仕様

• モデルシリーズ：YG-KB（例：YG-KB20、YG-KB30）
• 操舵：自動操舵システム
• エンジン出力：約65 kW（モデルにより異なる）
• 縁石対応サイズ：最大幅2000 mm；高さはYG-KB20で最大600 mm、YG-KB30で最大1100 mm
• 振動：高周波バイブレーターおよび付帯振動モーター
• 最小旋回半径：6800 mm
• 舗設速度：可変（YG-KB20：1〜7 m/min；YG-KB30：1〜10 m/min）
• ホッパー容量：1 m³
• 機械寸法：5000×2400×2800 mm（YG-KB20）；5200×2400×2800 mm（YG-KB30）
• 標準重量：約6000 kg（YG-KB20）
