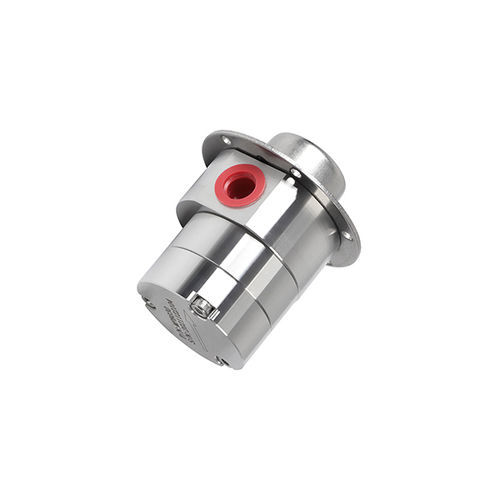

ギアポンプ MPB030

化学製品磁気駆動式据え置き型

概要
MPB030 マイクロ磁気ギアポンプは、磁気カップリングにより完全に密封されたポンプ室を備えています。ほぼ脈動のない、漏れのない流体搬送を低騒音かつコンパクトな形状で実現します。おおむね1.5〜3 L/min の流量と0.5〜18 bar 程度の差圧が求められる用途向けに設計されています。

主な特長

• 脈動なしの高精度供給
  ヘリカルギアにより連続かつ精密な流体搬送を実現。サーボやステッパー駆動時は供給精度 ±0.5% を達成可能です。
• 高い吸引力と安定した圧力供給
  高く安定した送圧を実現し、低粘度液の搬送にも適します。
• 漏れのない運転
  磁気駆動と静的Oリングシールにより媒体を外部から隔離し、漏れを防止します。
• 低騒音伝達
  トルクは磁気カップリングで伝達され、ヘリカルギアは滑らかに噛み合うため摩擦・衝撃・振動を低減します。
• 長寿命
  高精度加工と適切な材料選定により運用寿命を延長します。

材料と用途
MPB030 シリーズは PEEK 製ギアを使用し、ハウジングおよび軸は316L、304、PPS またはカスタム材が選択可能です。シール材：静的Oリング（FKM または PTFE）。FKM は耐摩耗性と高温耐性に優れ、PTFE は耐酸・耐アルカリ・耐食性に優れます。駆動は内部/外部磁気カップリングで行い、漏れのない搬送を実現します。用途例：精密マイクロ搬送、定量注入、潤滑、噴霧、ディスペンス、サンプリング、コーディング、昇圧、循環、コーティング、塗装、計量システムなど。

型式仕様（表）
Model | MPB | 030 | B | A | B
Position | 1 | 2 | 3 | 4 | 5
1 - ポンプシリーズ: MPB: ゴムOリングシール
2 - 型式/吐出量: 030: 0.90 ml/rev；最大流量 3 L/min
3 - ポンプ本体: A: 304；B: 316L；C: PPS；その他カスタム可
4 - ギア/軸: A: PEEKギア + 316L軸；B: PEEKギア + セラミック軸；その他カスタム可
5 - 吸入口/吐出口ネジ: A: G1/8；B: G1/4；C: G3/8；D: G1/2；E: カスタム

技術パラメータ（表）
Header: Model | Displacement (ml/rev) | Flow (L/min) | Viscosity Range (cps) | Temperature Range | Pressure Difference | Inlet Filter | Inlet Vacuum Level | Noise
MPB003 | 0.1 ml/rev | 0.3 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB010 | 0.28 ml/rev | 1.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB015 | 0.35 ml/rev | 1.5 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB030 | 0.90 ml/rev | 3.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB060 | 1.41 ml/rev | 6.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB075 | 1.7 ml/rev | 6.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB100 | 3.6 ml/rev | 10 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB150 | 5.4 ml/rev | 15 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB200 | 6.6 ml/rev | 20 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB350 | 12 ml/rev | 35 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB600 | 15 ml/rev | 45 L/min | 0-12000 cps | -40°C ~ 100°C | 0-5 Bar | Recommended 400 mesh | -0.85 bar | 2000RPM < 60 dB
MPB1000 | 33 ml/rev | 100 L/min | 0-12000 cps | -40°C ~ 100°C | 0-5 Bar | Recommended 400 mesh | -0.85 bar | 2000RPM < 60 dB

分解図 部品（抜粋）
1 - ヘキサロビス *3
2 - 前蓋
3 - シールリング 1
4 - ピン *2
5 - 駆動ギア
6 - 被動ギア
7 - ポンプ室
8 - 軸スリーブ *6
9 - 本体
10 - シールリング 2
11 - 内部磁石
12 - シールドケース
13 - 取付板
14 - 座ぐり頭ネジ M3*6

特性 / 技術仕様

• 商用型番: MPB030
• 吐出量: 0.90 ml/rev
• 最大流量: 最大 3.0 L/min
• 適用差圧範囲: 最大 0–20 bar（MPB030 の典型値）
• 粘度範囲: 0–3000 cps
• 温度範囲: -40°C ～ 100°C
• 騒音: 定格回転数で < 60 dB（MPB030 群は 4000 RPM）
• 吸入口フィルター: 400 メッシュ推奨
• 吸入口真空レベル: -0.85 bar
• ポンプ本体材質: 304 / 316L / PPS / カスタム
• ギア＆軸オプション: PEEK ギア + 316L 軸 または セラミック軸（カスタム対応）
• シール材: 静的 Oリング FKM または PTFE
• 吸排気ネジ仕様: G1/8, G1/4, G3/8, G1/2 または カスタム
• 駆動: 磁気カップリング（内/外）により完全密閉で漏れのない運転を実現
