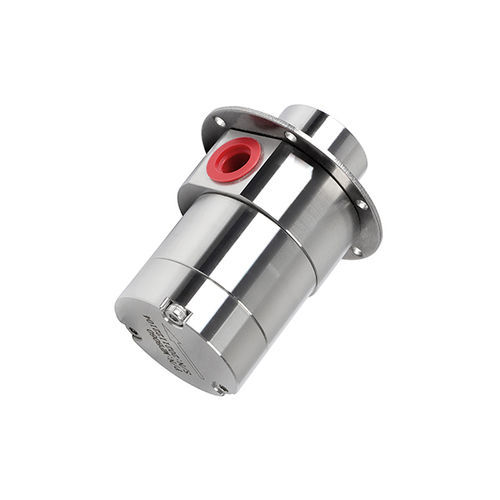

ギアポンプ MPB060

水化学製品アルカリ用

概要
MPB060はマグネット駆動方式のマイクロギアポンプで、完全に密閉されたポンプ室を備えています。磁力カップリングによりシャフトの貫通や外部漏れのリスクを排除し、スムーズで無脈動の流体輸送を低騒音かつコンパクトなサイズで実現します。設計目安は3〜6 L/minの流量域と、マイクロギアポンプ用途における典型的な差圧範囲です。

主な特長

• 無脈動・高精度の供給
  ヘリカルギア設計により連続で計測可能な流量を供給。サーボやステッパー駆動で±0.5%の精度が可能です。
• 高い吸引力と安定した圧力
  低粘度液体でも高圧で安定した搬送が可能です。
• 漏れなしの運転
  磁力駆動と静的Oリングにより、被搬送媒体を外部から完全に隔離し、漏れを防止します。
• 低騒音・低振動
  磁気カップリングによるトルク伝達は機械的接触を排除し、ヘリカルギアが摩擦や衝撃、振動を低減します。
• 長寿命設計
  高精度の加工と高性能材料により、長い運転寿命を実現します。

材料とシール
ギア：PEEK（高性能エンジニアリングプラスチック）。ポンプ本体・シャフト：316L、304、PPSなどの選択肢。シール：静的Oリング（FKMまたはPTFE）；FKMは耐摩耗性・耐温度性に優れ、PTFEは耐薬品性・耐腐食性に優れます。内部/外部の磁気カップリングによりトルク伝達を行い、漏れのない搬送を保証します。

用途
精密流量制御、高純度・無汚染が求められる工程に適合。代表的な被搬送媒体：脱イオン水、メタノール、尿素溶液、灯油、添加剤、潤滑油、苛性液、アンモニア溶液、コバルト溶液、透析液、エチレングリコール、フロン、インク、グリセリン、フェノール樹脂、硬化剤、香料、フッ素化液体系。

モデル仕様
モデル：MPB060
ポンプシリーズ：MPB（ゴムOリングシール）
排出口容量：1.41 ml/rev（060）
最大流量：6.0 L/min
本体材質：304 / 316L / PPS（その他カスタム可）
ギア/シャフト：PEEKギア＋316Lシャフト、またはPEEKギア＋セラミックシャフト（カスタム可）
吸入口/吐出口ねじ：G1/8、G1/4、G3/8、G1/2（その他カスタム可）

技術仕様

• 排出量
  1.41 ml/rev
• 最大流量
  6.0 L/min
• 粘度範囲
  0–3000 cP（シリーズ対応範囲）
• 温度範囲
  -40 °C ～ 100 °C
• 圧力差
  0–20 bar（本シリーズの該当サイズ目安）
• 推奨吸入口フィルター
  400 mesh
• 推奨吸入真空度
  -0.85 bar
• 騒音
  4000 RPMで<60 dB

分解図 / 構成部品
分解図および部品表には、駆動ギア、被駆動ギア、ポンプ室、フロントカバー、シーリングリング、内部磁石、シールドケース、取付プレート、シャフトスリーブ、ピン、ねじ等が示されています。

技術的特徴

• 販売モデル：MPB060
• 排出量：1.41 ml/rev
• 最大流量：6 L/min
• 材質：304 / 316L / PPS；ギア PEEK；シャフト 316L または セラミック
• シール材質：FKM または PTFE
• 駆動方式：磁気カップリング＋静的Oリングシール
• 粘度 最大3000 cP；温度 -40 °C～100 °C；圧力 最大20 bar
• ねじオプション：G1/8、G1/4、G3/8、G1/2
