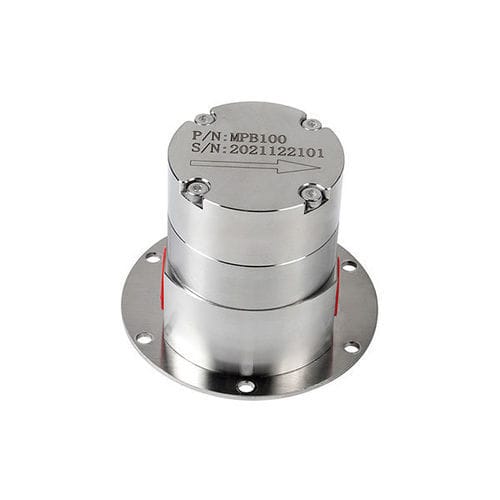

ヘリカルポンプ MPB100水化学製品酸
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- ヘリカル
- 流体
- 水, 化学製品, 酸, 溶媒用, 塩基用, インク用, 潤滑剤用
- 駆動
- 磁気駆動式
- 移動性
- 据え置き型
- 分野
- 化学工業用, 製薬産業用, 実験用
- 用途
- マイクルディスペンシング, HPLC用, 高純度
- 材質
- ステンレス製, 熱可塑性樹脂製
- 流体性質
- 腐食性流体, 高純度液体
- その他の特徴
- 静音, 低振動式, マイクロ, 固定容量型
- 流量
最大: 10 l/min
(2.64172 us gal/min)最少: 6 l/min
(1.58503 us gal/min)- 圧力
最大: 10 bar
(145.038 psi)最少: 0.5 bar
(7.252 psi)- 流体温度
最大: 100 °C
(212 °F)最少: -40 °C
(-40 °F)
詳細
概要
MPBシリーズのマイクロ磁気ギアポンプは磁力駆動を用いて完全に密閉されたポンプ室を実現し、漏れのない移送、低脈動、低騒音を提供します。MPB100 の排気量は 3.60 ml/rev、最大流量は 10 L/min です。材質およびシールの選択により、高純度や腐食性媒体への対応が可能です。
特長
シリーズ説明
MPB マイクロ磁気ギアポンプは、精密な流量制御や汚染に敏感な用途向けに設計されています。ギアは高性能エンジニアリングプラスチック PEEK、ハウジングおよびシャフトは 316L または 304 ステンレス、代替に PPS を使用可能。シールは FKM（耐摩耗・耐熱）または PTFE（耐薬品性）を選択可能。内部/外部磁気カップリングで漏れのない動力伝達を実現します。
代表的な用途
脱イオン水、メタノール、尿素溶液、灯油、添加剤、潤滑油、アルカリ/酸溶液、アンモニア溶液、コバルト溶液、透析液、エチレングリコール、フロン、インク、グリセリン、フェノール樹脂、硬化剤、香料、フッ素化液体など。
型式仕様
Model | MPB | 100 | B | A | C
Position | 1 | 2 | 3 | 4 | 5
1 - ポンプシリーズ: MPB（静的 Oリングシール）
2 - 型式/排気量: 100 = 3.60 ml/rev；最大流量 10 L/min
3 - ポンプ本体: A = 304；B = 316L；C = PPS（その他カスタム可）
4 - ギア/シャフト: A = PEEK ギア + 316L シャフト；B = PEEK ギア + セラミックシャフト（カスタム可）
5 - 吸入/吐出ネジ: A = G1/8；B = G1/4；C = G3/8；D = G1/2；E = カスタム
技術仕様
Model - 排気量 (ml/rev) - 流量 (L/min)
MPB003 - 0.1 ml/rev - 0.3 L/min
MPB010 - 0.28 ml/rev - 1.0 L/min
MPB015 - 0.35 ml/rev - 1.5 L/min
MPB030 - 0.9 ml/rev - 3.0 L/min
MPB060 - 1.41 ml/rev - 6.0 L/min
MPB075 - 1.7 ml/rev - 6.0 L/min
MPB100 - 3.6 ml/rev - 10 L/min
MPB150 - 5.4 ml/rev - 15 L/min
MPB200 - 6.6 ml/rev - 20 L/min
MPB350 - 12 ml/rev - 35 L/min
MPB600 - 15 ml/rev - 45 L/min
MPB1000 - 33 ml/rev - 100 L/min
共通パラメータ：
粘度範囲: MPB003–MPB350: 0–3000 cP；MPB600 & MPB1000: 0–12000 cP
温度範囲: -40°C〜100°C
圧力差: MPB003–MPB350: 0–20 bar；MPB600 & MPB1000: 0–5 bar
推奨吸入口フィルター: 400 メッシュ
吸入口真空レベル: -0.85 bar
騒音: 小型モデル（高回転）4000 RPM < 60 dB；大型モデル 2000 RPM < 60 dB
分解図 / 部品
技術仕様
MPBシリーズのマイクロ磁気ギアポンプは磁力駆動を用いて完全に密閉されたポンプ室を実現し、漏れのない移送、低脈動、低騒音を提供します。MPB100 の排気量は 3.60 ml/rev、最大流量は 10 L/min です。材質およびシールの選択により、高純度や腐食性媒体への対応が可能です。
特長
- 脈動のない高精度供給
ヘリカルギアにより連続かつ計量された流量を実現。サーボまたはステッピング駆動で供給精度は ±0.5% に到達可能。 - 強い吸引力と安定した圧力
高く安定した搬送圧力を発揮し、低粘度液の高圧吐出に有効です。 - 外部漏れなし
磁気カップリングと静的 Oリング（FKM または PTFE）により媒体を外部から隔離します。 - 低騒音動作
磁力伝達により機械的接触を回避し、ヘリカルギアで摩擦と振動を低減します。 - 長寿命
高精度加工と高性能材料により運用寿命が延びます。
シリーズ説明
MPB マイクロ磁気ギアポンプは、精密な流量制御や汚染に敏感な用途向けに設計されています。ギアは高性能エンジニアリングプラスチック PEEK、ハウジングおよびシャフトは 316L または 304 ステンレス、代替に PPS を使用可能。シールは FKM（耐摩耗・耐熱）または PTFE（耐薬品性）を選択可能。内部/外部磁気カップリングで漏れのない動力伝達を実現します。
代表的な用途
脱イオン水、メタノール、尿素溶液、灯油、添加剤、潤滑油、アルカリ/酸溶液、アンモニア溶液、コバルト溶液、透析液、エチレングリコール、フロン、インク、グリセリン、フェノール樹脂、硬化剤、香料、フッ素化液体など。
型式仕様
Model | MPB | 100 | B | A | C
Position | 1 | 2 | 3 | 4 | 5
1 - ポンプシリーズ: MPB（静的 Oリングシール）
2 - 型式/排気量: 100 = 3.60 ml/rev；最大流量 10 L/min
3 - ポンプ本体: A = 304；B = 316L；C = PPS（その他カスタム可）
4 - ギア/シャフト: A = PEEK ギア + 316L シャフト；B = PEEK ギア + セラミックシャフト（カスタム可）
5 - 吸入/吐出ネジ: A = G1/8；B = G1/4；C = G3/8；D = G1/2；E = カスタム
技術仕様
Model - 排気量 (ml/rev) - 流量 (L/min)
MPB003 - 0.1 ml/rev - 0.3 L/min
MPB010 - 0.28 ml/rev - 1.0 L/min
MPB015 - 0.35 ml/rev - 1.5 L/min
MPB030 - 0.9 ml/rev - 3.0 L/min
MPB060 - 1.41 ml/rev - 6.0 L/min
MPB075 - 1.7 ml/rev - 6.0 L/min
MPB100 - 3.6 ml/rev - 10 L/min
MPB150 - 5.4 ml/rev - 15 L/min
MPB200 - 6.6 ml/rev - 20 L/min
MPB350 - 12 ml/rev - 35 L/min
MPB600 - 15 ml/rev - 45 L/min
MPB1000 - 33 ml/rev - 100 L/min
共通パラメータ：
粘度範囲: MPB003–MPB350: 0–3000 cP；MPB600 & MPB1000: 0–12000 cP
温度範囲: -40°C〜100°C
圧力差: MPB003–MPB350: 0–20 bar；MPB600 & MPB1000: 0–5 bar
推奨吸入口フィルター: 400 メッシュ
吸入口真空レベル: -0.85 bar
騒音: 小型モデル（高回転）4000 RPM < 60 dB；大型モデル 2000 RPM < 60 dB
分解図 / 部品
- 内六角ねじ
- 前端カバー
- シールリング
- ピン
- 駆動ギア
- 従動ギア
- ポンプ室
- シャフトスリーブ
- 本体
- 内部磁石
- シールドケース
- 取付プレートおよび固定具
技術仕様
- 型式: MPB100
- 排気量: 3.60 ml/rev
- 最大流量: 10 L/min
- 本体材質: 304 (A), 316L (B), PPS (C)
- ギア/シャフト構成: PEEK ギア + 316L シャフト (A); PEEK ギア + セラミックシャフト (B); カスタム可
- シール: 静的 Oリング (FKM または PTFE)
- 吸入/吐出ネジ: G1/8, G1/4, G3/8, G1/2, その他
- 粘度範囲: 標準モデルは最大 3000 cP；MPB600/MPB1000 は最大 12000 cP
- 温度範囲: -40°C〜100°C
- 圧力能力: 小型モデルは最大 20 bar；高流量モデルは最大 5 bar
- 推奨吸入口フィルター: 400 メッシュ
- 吸入口真空レベル: -0.85 bar
- 動作: 磁気結合、完全密閉チャンバー — 機械的な軸シール接触なし、漏れと汚染を防止
