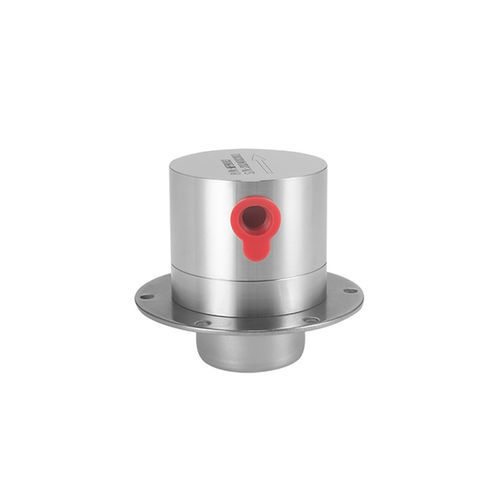

ヘリカルポンプ MPB003化学製品磁気駆動式据え置き型
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- ヘリカル
- 流体
- 化学製品
- 駆動
- 磁気駆動式
- 移動性
- 据え置き型
- 用途
- 計量, マイクルディスペンシング, 循環, 潤滑, サンプリング, 表面処理
- 材質
- ステンレス製, PTFE, 熱可塑性樹脂製
- 流体性質
- 低粘度流体用, 高純度液体
- その他の特徴
- 高性能, 静音, マイクロ, 固定容量型
- 流量
最少: 0.0003 m³/h
(0.01059 ft³/h)最大: 0.018 m³/h
(0.63566 ft³/h)- 圧力
最少: 0.5 bar
(7.252 psi)最大: 20 bar
(290.075 psi)- 流体温度
最少: -40 °C
(-40 °F)最大: 100 °C
(212 °F)
詳細
概要
MPB003 マイクロ磁気駆動ギアポンプの磁気駆動原理により、完全に密閉されたポンプ室が実現されます。脈動なし、漏れなし、低騒音、コンパクトで長寿命。流量範囲は5〜300 ml/min、圧力差は0.5〜20 barでの運転に対応します。
主な特長
材料と構造
MPB003シリーズ：ギアは高性能エンジニアリングプラスチックPEEK製；ハウジングおよびシャフトは304または316Lステンレス鋼の選択肢；シール材は静的Oリング（FKMまたはPTFE）。内部/外部磁気カップリングによる動力伝達で漏れのない輸送を実現。微小移送、定量、潤滑、噴霧、分注、サンプリング、コード印字、昇圧、循環、コーティング、塗装、計量など、高純度・非汚染の液体ハンドリング用途に適します。
機種仕様（表）
Model | MPB | 003 | B | A | A
Position | 1 | 2 | 3 | 4 | 5
1 - ポンプ系列 | MPB：ゴムOリングシール
2 - 型式/吐出量 | 003：0.10 ml/rev；最大流量：0.3 LPM
3 - ポンプ本体 | A：304；B：316L；C：PPS；その他カスタム可
4 - ギア/シャフト | A：PEEKギア＋316Lシャフト；B：PEEKギア＋セラミックシャフト；その他カスタム可
5 - 吸入口/吐出口ネジ | A：G1/8；B：G1/4；C：G3/8；D：G1/2；E：その他カスタム可
技術パラメータ（表）
Model | 吐出量 (ml/rev) | 流量 (L/min) | 粘度範囲 (cps) | 温度範囲 | 圧力差 | 吸入口フィルタ | 吸入口真空度 | 騒音
MPB003 | 0.1 | 0.3 | 0–3000 cps | -40℃ ~ 100℃ | 0–20 Bar | 推奨 400 mesh | -0.85 bar | 4000 RPM < 60 dB
参考モデルシリーズ：MPB010 0.28 ml/rev (1.0 L/min)、MPB015 0.35 ml/rev (1.5 L/min)、MPB030 0.9 ml/rev (3.0 L/min)、MPB060 1.41 ml/rev (6.0 L/min)、MPB075 1.7 ml/rev (6.0 L/min)、MPB100 3.6 ml/rev (10 L/min)、MPB150 5.4 ml/rev (15 L/min)、MPB200 6.6 ml/rev (20 L/min)、MPB350 12 ml/rev (35 L/min)、MPB600 15 ml/rev (45 L/min)、MPB1000 33 ml/rev (100 L/min)。
用途
精密マイクロ計量、定量、液体のマイクロ移送、サンプリング、コーティング、分注、昇圧、循環、潤滑など、高純度かつ精密な流量制御を要する各種ポンプシステムに。
特長 / 技術仕様
MPB003 マイクロ磁気駆動ギアポンプの磁気駆動原理により、完全に密閉されたポンプ室が実現されます。脈動なし、漏れなし、低騒音、コンパクトで長寿命。流量範囲は5〜300 ml/min、圧力差は0.5〜20 barでの運転に対応します。
主な特長
- 脈動なしで正確な供給：ヘリカルギアにより連続かつ精密な流体輸送を実現；サーボまたはステッパーモーター制御で±0.5%の精度が可能。
- 強い吸引力と安定した吐出圧力 — 低粘度液体の高圧供給に適応。
- 漏れ防止設計：磁気駆動と静的Oリングシールにより媒体を外部から隔離。
- 低騒音運転：磁気カップリングでトルクを伝達するため機械的接触を回避；ヘリカルギアの噛み合いが摩擦、衝撃、振動を低減。
- 長寿命：高精度な製造と選定材料により長時間の使用に耐える設計。
材料と構造
MPB003シリーズ：ギアは高性能エンジニアリングプラスチックPEEK製；ハウジングおよびシャフトは304または316Lステンレス鋼の選択肢；シール材は静的Oリング（FKMまたはPTFE）。内部/外部磁気カップリングによる動力伝達で漏れのない輸送を実現。微小移送、定量、潤滑、噴霧、分注、サンプリング、コード印字、昇圧、循環、コーティング、塗装、計量など、高純度・非汚染の液体ハンドリング用途に適します。
機種仕様（表）
Model | MPB | 003 | B | A | A
Position | 1 | 2 | 3 | 4 | 5
1 - ポンプ系列 | MPB：ゴムOリングシール
2 - 型式/吐出量 | 003：0.10 ml/rev；最大流量：0.3 LPM
3 - ポンプ本体 | A：304；B：316L；C：PPS；その他カスタム可
4 - ギア/シャフト | A：PEEKギア＋316Lシャフト；B：PEEKギア＋セラミックシャフト；その他カスタム可
5 - 吸入口/吐出口ネジ | A：G1/8；B：G1/4；C：G3/8；D：G1/2；E：その他カスタム可
技術パラメータ（表）
Model | 吐出量 (ml/rev) | 流量 (L/min) | 粘度範囲 (cps) | 温度範囲 | 圧力差 | 吸入口フィルタ | 吸入口真空度 | 騒音
MPB003 | 0.1 | 0.3 | 0–3000 cps | -40℃ ~ 100℃ | 0–20 Bar | 推奨 400 mesh | -0.85 bar | 4000 RPM < 60 dB
参考モデルシリーズ：MPB010 0.28 ml/rev (1.0 L/min)、MPB015 0.35 ml/rev (1.5 L/min)、MPB030 0.9 ml/rev (3.0 L/min)、MPB060 1.41 ml/rev (6.0 L/min)、MPB075 1.7 ml/rev (6.0 L/min)、MPB100 3.6 ml/rev (10 L/min)、MPB150 5.4 ml/rev (15 L/min)、MPB200 6.6 ml/rev (20 L/min)、MPB350 12 ml/rev (35 L/min)、MPB600 15 ml/rev (45 L/min)、MPB1000 33 ml/rev (100 L/min)。
用途
精密マイクロ計量、定量、液体のマイクロ移送、サンプリング、コーティング、分注、昇圧、循環、潤滑など、高純度かつ精密な流量制御を要する各種ポンプシステムに。
特長 / 技術仕様
- Model: MPB003
- 吐出量: 0.10 ml/rev
- 最大流量: 0.3 L/min (0.3 LPM)
- ポンプ系列シール: MPB = ゴムOリングシール
- ポンプ本体材質: A = 304；B = 316L；C = PPS
- ギア/シャフトオプション: A = PEEKギア + 316Lシャフト；B = PEEKギア + セラミックシャフト
- 吸入口/吐出口ネジオプション: G1/8, G1/4, G3/8, G1/2
- 粘度範囲: 0–3000 cps
- 温度範囲: -40℃〜100℃
- 圧力差 (最大): 0–20 Bar
- 推奨吸入口フィルタ: 400 mesh
- 最大吸入口真空度: -0.85 bar
- 騒音: 4000 RPMで < 60 dB
- 主要材質: PEEKギア、316L（または304）ステンレス鋼ハウジング/シャフト、静的Oリングシール（FKMまたはPTFE）
