3Dスキャナ ZLDS202AVIKScan

測定用検査用レーザー

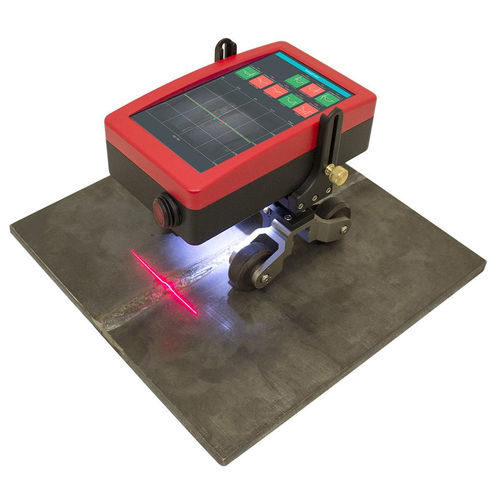

溶接検査システムは、溶接部の非接触測定と品質管理のために設計されています。 システムの技術的特性は、特定のタスクのために変更することができます。 スキャナーのハウジングは陽極酸化アルミニウム製です。ハウジングのトップパネルにはタッチスクリーンディスプレイがあります。筐体の下側には、レーザースキャナー、ビデオカメラ、LEDライトの2つのウィンドウがあります。電源ボタンはハウジングの前面パネルにある。 スキャナーには、インクリメンタル角度エンコーダーを内蔵した特別なキャリッジが付属しています。キャリッジホイールの位置を変えることで、コーナー溶接を測定することができる。 システムには以下の主要コンポーネントが含まれます： -レーザースキャナー - キャリッジ - 梱包ケース - 溶接解析ソフトウェア -主な機能 バージョンアップも可能です。ハンドヘルドタイプですが、ロボットへの搭載も可能です。 スキャニングプロセスの制御と結果の可視化； 溶接3Dモデルの構築、溶接解析、レポート作成をサポートします； 突き合わせ溶接とコーナー溶接のパラメータを測定(インクリメンタル角度エンコーダー内蔵の特殊ブラケットを装備し、隅肉溶接を測定するためにキャリッジホイールの位置を変更することができます)； 各種溶接の既製ファイル； レーザーセンサー、カメラ、エンコーダーを一体化； Wi-Fi接続。 -応用分野 溶接検査システムZLDS202AVIKScanシリーズは、溶接部の非接触測定と品質管理のために設計されています。
