IP50ロータリエンコーダ

ハウジング径: 38.1 mm
回転速度: 10,000 rpm
動作温度: -40 °C - 100 °C

... 特長 - コンパクトサイズ(外形φ38.1mm) RS422シリアル10Mbpsの高速通信(BiSS・オープンプロトコル) 機械式バッテリレスマルチターン採用 使用周囲温度 最大+100℃まで対応 分解能 - シングルターン(一回転)12~22ビット(4,096~4,194,304パルス/回転) マルチターン(多回転)12ビット(4,096回転) シャフト径 - φ6mm(ソリッドシャフト)、φ8mm(ハブシャフト) 外形 - φ38.1mm 電源電圧 - DC5V、DC7~30V 出力形態 ...

ハウジング径: 58 mm
回転速度: 6,000 rpm - 10,000 rpm
動作温度: -40 °C - 100 °C

... 特長 - 10Mbpsの高速通信(BiSS・オープンプロトコル)またはSSIから選択可 機械式バッテリレスマルチターン採用 使用周囲温度 最大+100℃まで対応 最大17ビットの高分解能 分解能 - シングルターン(一回転)10~17ビット(1,024~131,072パルス/回転) マルチターン(多回転)12ビット(4,096回転) シャフト径 - ソリッドシャフト:φ6mm,φ10mm ハブシャフト:φ10mm,φ12mm 外形 - φ58mm 電源電圧 - ...

ハウジング径: 58 mm
回転速度: 3,000 rpm - 10,000 rpm
動作温度: -25 °C - 100 °C

... 特長 - 高分解能 最大10000パルス/回転 保護構造IP67 使用周囲温度 最大100℃(Tタイプ)、最低-40℃(T、Cタイプ) 高応答周波数 最大300KHz 耐振動・衝撃10G・100Gの安心設計 分解能 - 1~10000パルス/回転 シャフト径 - φ6mm、φ6.35mm、φ7mm、φ9.52mm、φ10mm、φ12mm 外形 - φ58mm 電源電圧 - DC5V、DC10~30V 出力形態 - RS422ラインドライバ、トーテムポール、トーテムポールラインドライバ 使用温度範囲 ...

ハウジング径: 24 mm

... 小型機器に最適 堅牢なベアリング構造 適応性 1.024 pprインクリメンタル 最大6mmシャフト、丸型 最大6mmシャフト、平坦面付き 最大1/4 "シャフト、フラット面付き 狭い設置スペースに最適光学式ミニチュアエンコーダ 光学式センサテクノロジーを採用した2400/2420インクリメンタルミニチュアエンコーダは、1回転あたり最大1024パルスの分解能を提供します。 直径わずか24mmのこのエンコーダは、特に狭いスペースでの使用に適しています。 信頼性 ...

ハウジング径: 24 mm

... 小型機器に最適 堅牢なベアリング構造 適応性 1.024 pprインクリメンタル 最大6mmの中空シャフト、ブラインドホール 狭い設置スペースに最適光学式ミニチュアエンコーダ 光学式センサテクノロジーを採用したインクリメンタルミニチュアエンコーダ2400 / 2420は、1回転あたり最大1024パルスの分解能を提供します。 直径わずか24mmのこのエンコーダは、特に狭いスペースでの使用に適しています。 信頼性 頑丈なベアリング構造 マルチクランプにより、ケーブルアウトレットのストレインリリーフが高い ...

ハウジング径: 24 mm

... マグネット式 - 堅牢 小型機器に最適 堅牢なベアリング構造 256 pprインクリメンタル 最大6mmの中空シャフト、ブラインドホール 狭い取り付けスペースに最適磁気式ミニチュアエンコーダ 非接触磁気スキャン技術により、2430 / 2440小型エンコーダは、最大256パルスの分解能を持ちながら、優れた堅牢性を保証します。直径わずか24mmのエンコーダは、特に狭いスペースでの使用に適しています。 磁気式で堅牢 非接触磁気テクノロジーにより摩耗を防ぎ、長寿命を保証します。 ...

ハウジング径: 36 mm

... HTx36Eロータリエンコーダのエレクトロニクスは、勾配ベースの磁気測定技術による非接触ロータリエンコーダの分野において、今日の技術的に実現可能なものを代表するものです。この製品は、メガトロンの磁気式エンコーダシリーズの先鋒であり、可能な限り高い角度を測定する場合でも、分解能/精度の点でトップの製品です。 これがHTx36Eエンコーダの特徴です。 アブソリュートロータリエンコーダ バッテリーおよびギアレスエネルギーハーベスティング多回転トゥルーパワーオン測定方式 シングルターンとマルチターンの高分解能によるきめ細かな測定結果 最も正確な測定結果を得るための高いシステム精度 インクリメンタルロータリーエンコーダ 分解能は1～16384パルス/回転（ppr）で、この範囲内であれば、1ステップのインクリメント数を任意に設定できます。 オプションで、インデックスパルス（Z）の位置をアプリケーションで設定することができます。 ギアレス、電池不要のトゥルーパワーオンマルチターンセンサは特許技術に基づいています。高いシステム精度を保証するため、各エンコーダは工場出荷前に自動的にノーマルにマッチングされます。特許取得済みのエネルギーハーベスティング・マルチターン方式により、エンコーダが非通電状態であっても、エンコーダシャフトの回転数を正確にカウントします。 デジタルフィールドバスと ...

フランジサイズ: 33 mm - 36 mm
ハウジング径: 36 µm - 36,000 µm
軸径: 4 mm - 12 mm

... HTx36 シリーズのエンコーダは、シンプルなアプリケーションからヘビーデューティーなアプリケーションまで幅広く使用できるように設計されています。幅広い電子的および機械的オプションにより、Ø36 mmのメタルハウジングに収められたこの非接触エンコーダは、アプリケーションに合わせて調整することができます。インクリメンタルエンコーダとしてもアブソリュートエンコーダとしても、幅広いアプリケーションをカバーし、出力エレクトロニクスによっては、システム、実験装置、医療機器などに使用されます。 HTx36シリーズのエンコーダは、メガトロンの製品群の中で磁気センサ技術を搭載した最も堅牢なエンコーダの1つです。これは、堅牢なアルミニウムハウジング、高いIP保護等級、高い軸荷重に耐え、高速駆動を可能にするダブルボールベアリングステンレススチールシャフトによるものです。信号処理はデジタルで、測定値の磁気記録に基づいています。勾配ベースの評価により、温度変化やEMCの影響などに対する高い耐性を保証します。この技術は、従来のホールセンサの欠点をはるかに克服しています。HTx36 ...

フランジサイズ: 23 mm
ハウジング径: 23 mm
軸径: 4 mm - 6 mm

... トゥルー・パワー・オンとは、停電時でも角度の変化が検出され、停電が回復したときにアナログ信号として正確に再現されることを意味します。 非接触センサー技術は、プロセッサーがサポートする回路設計の中で、最新の勾配ベースの磁場評価に基づいて動作します。これにより、マルチターンエンコーダは外部磁界や周囲温度の変化にほとんど影響を受けない。高精度のメカニクスと組み合わせることで、磁気抵抗方式に比べ、エンコーダーのさらなる強みが発揮されます。磁気抵抗式エンコーダは、無電圧での測定値取得に弱点があります。 マルチターンセンサーのもう一つの特徴は、信号の急激な変化を防ぐために、範囲の最初と最後に信号のプラトーがあることです。電気的に有効なエンコーダの回転範囲は、3600°です。ご要求により、HSM22Mはアプリケーションに合わせて電気的有効回転角度を360° ...

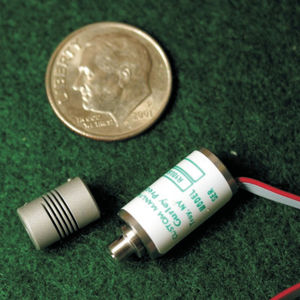

ハウジング径: 8 mm

... 磁気式ロータリーエンコーダは、超小型パッケージで最大4096カウント/ターンを必要とする軽工業用アプリケーション向けに設計されています。 主な特長と利点 - 電源+5VDC - 消費電流：50mA以下 - 最高機械速度：6,000 RPM、動作速度：1,000 RPM - 精度：± 60 arcmin - 動作温度範囲：-40C～+85C（-40F～+185F） - 振動50 m/sec² (55～2,000Hz) [5G］ - 衝撃：100m/sec²［10G］ - 慣性モーメント：1.1 x ...

ハウジング径: 8 mm
動作温度: -40 °C - 85 °C

... は、Gurleyの磁気式アブソリュートエンコーダシリーズです。このシリーズは、コンパクトなパッケージで最大12ビットの分解能を必要とする軽工業用アプリケーション向けに設計されています。消費電流50mA以下の+5VDC電源で動作します。 最大機械回転数は6000rpm、動作回転数は1000rpmです。動作温度は-40℃から+85℃です。振動は50m/sec²、衝撃は300m/sec²です。また、保護等級はIP50です。 ...
