コンパクト位置センサ

直線性: 0.04 %
周囲温度: -40 °C - 100 °C

... コンパクトなハウジングのリニア変位トランスデューサ（LDT）は、用途や使用環境に関係なく、産業用油圧機器やモバイル油圧機器業界で見られる最も厳しい処理上の課題に対応するために開発されました。 958Aは、堅牢で高精度、プログラム可能なゼロ・スパン、オートチューニング、非接触リニア変位トランスデューサで、コンパクトハウジングのロッド型パッケージです。コンパクト・ハウジングは奥行きが1.2インチ以下であるため、従来のロッド型変位変換器が取り付けられないアプリケーションや、センサの取り付けや保守を簡素化したいアプリケーションにも対応できます。 この変換器はすべてステンレス鋼で作られており、現場で実証済みの磁歪技術を利用して、プログラム可能な検出距離の0.04%の精度で、絶対的なアナログ位置フィードバックを提供します。 ...

... は、ロッド式リニア変位変換器の入門機です。この位置センサーはステンレス構造で設計されており、腐食性のアプリケーションや高サイクルの機械に最適です。非接触設計のため、機械的摩耗がなく、繰り返し性の高い用途にも使用できます。 リニア変位トランスデューサのハウジングの奥行きは2インチ未満であるため、従来のロッド型トランスデューサが取り付けられないアプリケーションや、センサの取り付けや保守を簡素化したいアプリケーションに取り付けることができます。このリニア変位トランスデューサは、厳しい環境条件にも耐えられるように設計されており、電源が切れても位置情報が失われたり、再ホーミングが必要になったりすることはありません。 Gemcoの959CTはオートチューニング機能を備えており、LDTが標準のリング磁石以外の磁石を感知し、それに応じて内部の信号強度を調整することができます。これは、取り付けられている磁石のブランドが不明な油圧シリンダのリニアトランスデューサを交換する場合に非常に有益です。 ...

測定範囲: 25 mm - 7,620 mm

... RシリーズV-新世代 RシリーズVは、現在の第4世代の後継車です。 この新しいセンサは、振動や高温に対する耐性が高く、インダストリー4.0に対応しており、既存のアプリケーションに完全に適合します。 インダストリー4.0の新機能は、純粋なプロセスデータ（位置/速度）に加えてプロセスに関する追加情報を提供するため、ユーザーに大きなメリットをもたらします。 ステータスおよび統計データは、動作中に記録および処理され、アプリケーション内のプロセスをよりよく理解するために使用することができます。 パフォーマンスの向上と堅牢性の向上との組み合わせにより、ユーザーは既存のアプリケーションがさらに確実に動作し、将来の要件がすでに満たされていることを確認できます。 ...

測定範囲: 50 mm - 3,000 mm

... Temposonics E-Series ETは、小型でコンパクトな筐体で、危険な場所や高温のアプリケーションでの使用に最適なソリューションです。 グローバルな承認を得ています。ATEX / IECEx / CEC / NEC コンパクトな設置寸法 最高105℃までの高い動作温度 アプリケーションガスタービン、タービン用バルブ、エネルギーシリンダー、木材加工、鉄鋼プラント ...

測定範囲: 25 mm - 7,600 mm
周囲温度: -40 °C - 75 °C

... テンポソニックスは、1つのセンサーで、身近な軸に沿って最大30個の位置を分析できる位置検出器です。適切な数のスポットマグネットが、独立した送信を行います。それぞれのマグネットは、調整可能な機械部品に固定されています。従来の変位計やロータリーエンコーダーに比べて、多くの部品を節約することができ、瞬時に多くの位置を検出することができます。 スポット解析システムの数が限られていることと、この装置が小型であることから、変位測定や面積の必要性に応じて、より少ないコストで対応できます。マルチポジション解析は、フィールドバスソフトウェアを備えたすべての検出器で可能であり、CANbusおよびProfibus検出器では、最大30スポットの同時解析が可能です。また、EtherCAT出力を備えたバージョンでは、シリアルモードで1サイクルに最大20ポジションの測定が可能です。 ...

測定範囲: 50 mm

... Bernstein 教授可能な磁気スロットセンサは、1 つまたは 2 つの自由にプログラム可能な独立したスイッチングポイントに固有のものです。 これらは、標準 Cのために構築されています-およびT-スロット, そして、1つのスロットに適合. これらのセンサは、1つの出力にのみ使用する場合、スイッチングポイントを1つだけ必要とするアプリケーションにも使用できます。 取り付けると、センサの切り替えポイントを簡単にプログラムし、その簡単なティーチングツールを使用して設定することができます。 これは、意図しない設定の変更を避け、外部要素に対する抵抗を増加させるのに役立ちます。 ...

測定範囲: 200 mm
周囲温度: -40 °C - 100 °C

... コンパクトなデザインで両面支持のアクチュエーティングロッドを持つ絶対値トランスデューサ、NOVOPAD非固定、誘導型測定原理、ステータスLEDによるティーチイン機能、バックラッシュおよびせん断力フリー操作用のボールカップリング、長寿命。 NOVOPAD 非接触型インダクティブ測定原理を採用した位置トランスデューサで、プリント基板をベースとし、表示またはフィードバックアプリケーションの移動量を直接、正確に測定します。作動ロッドはスライドベアリングにより両端で支持されており、ロッド先端に高い後方負荷がかかります。また、ボールカップリングを採用することにより、変換器軸と移動方向が垂直方向、角度方向にずれていても、せん断力や反力を発生させることなく動作させることができます。 ティーチイン機能付きシグナルプロセッサにより、絶対値および比例値の電流または電圧出力信号を出力します。センサーは再校正することなく交換することができます。磁界は測定信号に影響を与えません。 ...

測定範囲: 50 mm
周囲温度: -40 °C - 125 °C

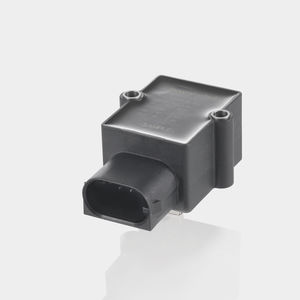

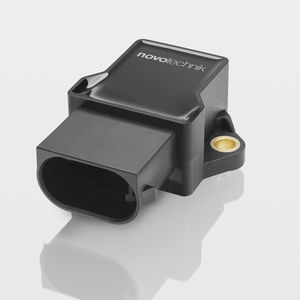

... コンパクトでフラットなデザインの絶対位置変換器。NOVOHALLの非接触測定原理、ポジションマーカーによる非接触位置検出、無制限の機械的寿命 - タッチレスホールテクノロジー - 2パーツ設計、機械的に切り離されています。 - 高い保護等級IP67, IP68, IP69 - 最大 12 ビットの分解能 - 磨耗レス - 温度範囲 -40 °C ～ +125 °C - 1チャンネルおよびマルチチャンネル・バージョン - 機械工学とモバイルアプリケーションに最適化 - 競争力のある価格と性能比 - ...

測定範囲: 100 mm
周囲温度: -30 °C - 100 °C

... 両側支持の作動ロッドと内部リターンスプリングを備えたコンパクトなプロファイル設計の絶対電位差位置トランスデューサ、非常に高い繰り返し精度と調整速度、プレスイン硬化金属球を備えたプローブチップ、長寿命 - 非常にコンパクトなデザイン 18 x 18 mm - 内部リターンスプリング付き - 最大1億回の動作が可能な長寿命 - 最大±0.05%の優れた直線性 - 繰り返し精度 ±0.002 mm - 両面支持のアクチュエーターシャフト - 標準的なプローブチップと互換性あり - 衝撃や振動に強い - ...

測定範囲: 0.1 mm - 2 mm
測定周波数: 3.8 kHz - 1,250 kHz
周囲温度: -40 °C - 85 °C

... MSC500は、センサヘッドに直接プラグ接続されているため、非常に狭い場所での使用にも適しています。さらに、MSC500センサーはすべてのデジタル矩形波信号を含んでいます。これにより、A/B信号、反転信号、周期インデックス信号を同じセンサーで評価することができます。 最大分解能 1 μm 最大MR500またはMBR500（160極）との組み合わせで200,000パルス/回転 繰り返し精度 ±0.005 mm 距離モニター内蔵ステータスLED 磁気テープMB500/1、磁気リングMR500、磁気バンドリングMBR500に対応 読み取り距離 ...

測定範囲: 0.1 mm - 1 mm
消費電力: 1 W
供給電圧: 2.5 V - 30 V

... MSAC506 磁気センサは、MRAC506 磁気リングと共に絶対角度測定システムを構成します。MSAC506 センサは、分解能 12 ... 16 ビットの SSI インターフェースを持っています。また、動的位置検出用に 64 周期のアナログ出力 (1 VSS) があります。センサには距離監視用のLEDが搭載されています。 磁気式アブソリュートエンコーダ シングルターン コンパクト設計 分解能 12 ... 16 ビット アナログSin/Cos 1 VSS信号の追加 読み取り距離 ≤1 mm MRAS506磁気リングに対応 インダストリー4.0対応 ...

測定範囲: 2,000 mm

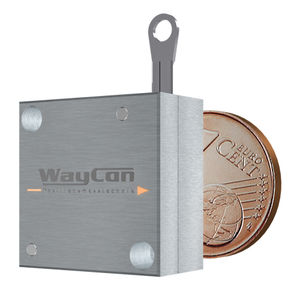

... 最大測定距離2000 mmの測定距離を捕捉するための小型ワイヤ作動式エンコーダ。 コンパクト設計 標準化されたインターフェースによる汎用性 簡単な取り付け 最大測定長2000 mm ポテンショメータ、電圧、電源出力またはインクリメンタルエンコーダ 強化プラスチック製ハウジング ...

測定範囲: 40,000 mm
直線性: 0.1 %
周囲温度: -20 °C - 85 °C

... 光学式またはインクリメンタルエンコーダ付き オプションの冗長バージョン 仕様 分解能 - インクリメンタル：31.25 µm アブソリュート：125 µm 検出装置 - 光学式エンコーダ ハウジング材質 - アルミニウム、ステンレススチール 測定ケーブル：ステンレススチール 接続 - エンコーダタイプによる：コネクタまたはバスカバー 重量 - 最大約15 kg ...

測定範囲: 0 mm - 2,500 mm
直線性: 0.1 %
周囲温度: -20 °C - 85 °C

... 光学式エンコーダー付き 仕様 分解能 - インクリメンタル：最大10 µm アブソリュート：最大40 µm オプションでより高い分解能も可能 検出装置 - 光学式エンコーダ ハウジング材質 - アルミニウム、ステンレススチール 測定ケーブル：ステンレススチール 接続 - エンコーダタイプによる：コネクターまたはバスカバー 重量 - 最大。 0.6 kg（エンコーダーによる） ...

測定範囲: 1,250 mm
直線性: 0.1 %
周囲温度: -20 °C - 85 °C

... 防爆仕様（ダストEX） 仕様 電圧 0...10 V 電流 4 ... 20 mA、2または3線式 分解能 - アナログ：基本的に無限大 検出装置 - 精密ポテンショメーター ハウジング材質 - アルミニウム 測定ケーブル：ステンレス鋼 保護等級 防塵・防EXII 3D Ex tc IIIC T80°C Dc X (X = 4 Jの低衝撃エネルギーで検査) 接続 - ケーブル出力、標準長 2 m 重量 - 約600 g 防爆 - DIN EN 60079-0 (2019年9月) DIN EN ...

測定範囲: 8 mm - 15 mm

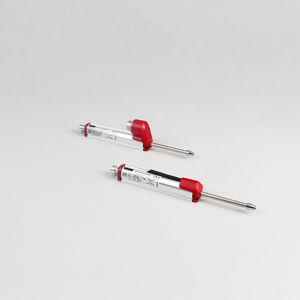

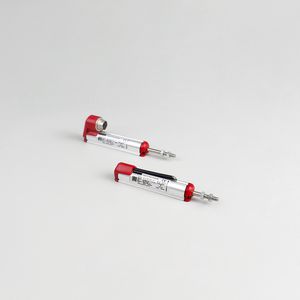

... スプリングリターンなし/スプリングリターン付きMMR10シリーズは、スペースが限られ、長寿命、高精度、ダブルガイドプッシュロッドを備えた小型化された変位センサが必要なアプリケーションで使用されます。 リニアポテンショメータMM10 / MMR10シリーズは非常にコンパクトな設計で、スペースが限られたアプリケーションに最適です。電位差変位測定は、高分解能の導電性プラスチック抵抗素子を用いて行われます。この導電性プラスチックのコモールド技術と高品質のスリーブベアリングにより、コンパクトな変位エンコーダは非常に長寿命で、優れた直線性により高精度を実現しています。電位差測定原理は絶対値を提供し、電子変換を必要としないため、位置フィードバック信号は遅延のない真のパワーオンであり、温度安定性があり、EMCの影響に対して堅牢です。 MM(R)10シリーズの変位センサーでは、直線運動の機械的検出は、前後のガイド付きプッシュロッドによって実現されます。変位センサはプローブとしても、ガイド付きプッシュロッドとしても使用できます。内部または外部スプリングリターンにより、さらなるアプリケーションも可能です。はんだピン付きリニアポテンショメータMM(R)10-15は、プリント基板に直接組み込むことができるように設計されています。ケーブル（長さ、コネクタ仕様）、プランジャー（長さ、ネジ山、フラット...）のカスタマイズはご要望に応じて承ります。 ...

測定範囲: 50 mm - 200 mm

... 電位差式変位センサーMBXシリーズは、全高がわずか7mmと非常にフラットな設計のため、スペースが限られているアプリケーションに最適です。さらに、ユニバーサルカーソルはフレキシブルな方法で機械的に結合することができるため、プッシュロッドが不要となり、お客様のアプリケーションのスペースを節約することができます。オープンデザインのエンコーダは、お客様の筐体への取り付けを想定しています。 センサーは導電性プラスチック技術に基づくリニア変位変換器です。電位差測定原理により、変位センサーはX線やEMCの影響を受けません。導電性プラスチック技術による電位差センサーは、「抵抗器」としてアプリケーションに組み込むことを意図していないことにご注意ください。原則として、分圧回路を使用してください。頭上への取り付けも推奨します。 ...

測定範囲: 50 mm - 550 mm

... 最大340 bar、ストローク100～550 mmの油圧シリンダ用リニアポジションセンサ 内部または外部フランジ設計 省スペース設計 独立した直線性±0.1 ほぼ無限の分解能を持つ導電性プラスチック 測定長50～550 mm 長寿命（1億回の動作） ...

... MP600シリーズ MP600シリーズは、M8とM12の円筒形のメカニカルセンサです。 長寿命のセンシング機構は、測定可能なヒステリシスがなく、再現性の高い2つの位置を正確に検出するように設計されています。 - 主な利点 - スイッチングヒステリシスなし - 1 デバイス - 2 スイッチングポイント - 拡張された温度範囲 - M8およびM12形式 - 取付・調整が簡単 MP600シリーズのメカニカルポジションセンサは、1つのコンパクトな電気機械部品内の1つまたは2つの位置を検出します。 2つの独立した整流子は、あらかじめ定義された2つの位置を数ミクロンの精度で検出することができます。2つの位置は、0.3mmから1.5mmの間で、それぞれのアプリケーションに合わせて設定することができ、それ以上の校正は必要ありません。固定された ...

測定範囲: 0.3 mm - 1.5 mm
周囲温度: -50 °C - 130 °C

... MP600シリーズは、M8およびM12の円筒形メカニカルセンサーです。 長寿命のセンシング機構により、2つの位置を高い再現性で正確に検出します。 - 1デバイス - 2スイッチングポイント - 拡張された温度範囲 - M8およびM12フォーマット - 簡単な取り付けと調整 MP600シリーズのメカニカルポジションセンサは、1つのコンパクトなエレクトロメカニカルコンポーネント内で1つまたは2つのポジションを検出します。 2つの独立した整流子により、あらかじめ定義された2つの位置を数ミクロン以内の精度で検出することができます。2つの位置は、それぞれの用途に合わせて0.5mmから1.5mmの間で特別に設定することができ、それ以上の校正は必要ありません。ケーブルの選択により、動作温度は-40℃から130℃まで可能です。ケーブルは、通常M8またはM12のコネクタで終端して供給することができます。 オートメーション、プロセスコントロール、OEM業界では、位置制御のために今日2つのスイッチを必要とするアプリケーションです。MP600シリーズは、現在使用されているセンサーやスナップアクションスイッチによるヒステリシス効果のために必要な、時間のかかる調整を解決します。当初は、産業用安全ブレーキの状態や摩耗をコンパクトに検出するために設計されましたが、特に産業オートメーションの分野では、他にも多くの用途が想定されています。例えば、正確な位置参照や、プロセス制御アプリケーションにおける上下の閾値検出などです。 ...

測定範囲: 10, 25 mm
測定周波数: 4 kHz

... 非接触レーザー三角測量センサー - 高性能レーザー オービット対応精密レーザー三角測量センサーは、すべてのソーラトロンのリードアウトおよびゲージングソフトウェアと完全互換性があり、反射率の高い金属表面に最適です。 金属面や反射面に最適 レーザーは、金属片上で、たとえ反射していても、非常に優れた性能を発揮します。これは部分的に楕円形のビームによるもので、凹凸や粗さを補正するのに役立ちます。私たちはこのレーザーを何人かの顧客に実演しましたが、非常に優れた性能を発揮しました。中国のある代理店は、ビームの下に鏡のようなゲージブロックを置いてテストし、彼らが試したどのレーザーよりも優れた性能を発揮したと述べた。 コントローラーなし ほとんどのキーエンス製レーザーユニットには、追加のコントローラーが必要です。Orbit ...

測定範囲: 10 cm - 150 cm
直線性: 0.3 %
供給電圧: 4.8 V - 30 V

... 製品
XL50SI は差動 A/B/Z エンコーダ出力を備えた、直線位置測定用の引き戻し式ワイヤ（拉線）センサです。

主な特長

• 拉線式位置センサ
• エコノミータイプ
• 測定範囲：100～1500 mm
• 出力信号：A、B、Z 差動

• 農業用車両
• 建設用車両
• フォークリフト

直線性: 0.1 % - 0.3 %
供給電圧: 5 V - 30 V
周囲温度: -30 °C - 85 °C

... 製品種別

• ドローワイヤ式位置センサ
• エコノミーバージョン
• 測定範囲：500 mm、1000 mm

• 農業機械
• 建設機械
• フォークリフト

測定範囲: 10 cm - 150 cm
直線性: 0.3 %
供給電圧: 5 V - 30 V

... 製品
引き戻し式ワイヤセンサ XL50SA — 線形変位測定用の経済型モデル。SSI差動出力、測定範囲100~1500 mm。

特長

• 引き戻し式ワイヤ（draw-wire）位置センサ
• 経済型バージョン
• 測定範囲：100~1500 mm
• 出力信号：SSI差動
• 標準分解能：0.2 mm、オプション：0.025 mm
• 保護等級（電気部）：IP54

• 農業用車両
• 建設機械
• フォークリフト

• 測定範囲：最大1500

直線性: 0.05 %
測定周波数: 9.4 kHz
消費電力: 1 W - 1.5 W

... 穴の形状測定用の特殊センサ。 測定原理。 制御された穴にレーザープローブを挿入します。 プローブまたは部品が回転して駆動されます。 プローブに組み込まれた三角測量レーザセンサは、回転角度と同期的に穴の表面までの距離を測定します。 結果として得られる極座標のセットは、穴の幾何学的パラメータを計算するために使用されます。 穴に沿ってプローブを動かすと、異なるセクションの穴の幾何学的パラメータを取得し、内面の3Dモデルを構築することができます。 シリーズには7つのモデルラインが含まれています：RF603-2 ...

測定範囲: 1,000 mm
直線性: 0.03 %
測定周波数: 70,000 Hz

... このセンサーは、位置、変位、寸法、表面形状、変形、振動、選別、技術対象物の検知、液体やバルク材料のレベル測定など、非接触測定やチェックを目的としています。 -直径1mm以下の円形レーザースポット -太陽放射に対する高い耐性 -濡れた表面での安定した動作 ...

測定範囲: 50 mm - 950 mm
直線性: 0.1 %

... 直線運動用ポテンショメータPNSシリーズは、31mm角のハウジングと直径6mmのシャフトを備えています。測定ストロークは50～950mmで、標準抵抗値は5KOhmです。 導電性プラスチックの抵抗体により、トランスデューサは長寿命（100,000,000回の動作）、高い独立した直線性、実質的に無限の分解能を実現しています。接続にはM12コネクターを使用しています。 PNSシリーズのポテンショメータは、環境要因に対する高い保護等級を備えているため、屋外や極端な温度環境での厳しい用途に適しています。 ストローク数 mm ...

測定範囲: 25 mm - 150 mm
直線性: 0.1 % - 0.2 %

... リニアポテンショメータSERIS PTは、21mm角の小型ケースを採用しているため、限られた寸法が重要な要素となるアプリケーションに有益に使用することができます。 シリーズのストロークは25～150 mmです。電気的接続にはM12コネクターを使用しています。 頑丈な押し出しアルミニウムのハウジングは、環境要因に対して高い保護性能を備えています。 利用可能なストローク数 mm 25 - 50 - 75 - 100 - 150 使用可能な抵抗値 5Kohm（標準） - PT25では1Kohm 技術仕様 ...

測定範囲: 1,000 mm - 12,000 mm

... Elap HLS ワイヤーエンコーダは、環境に対する優れた保護機能を備えており、取り付けが簡単です。最大 12m の測定長と高精度を必要とする産業用アプリケーションに最適です。エンコーダのストロークは1000～12000mm、分解能は0.04～1mmの範囲でご利用いただけます。出力信号はプッシュプルタイプとラインドライバタイプがあります。 HLS エンコーダの電源電圧は 10～24Vdc、ラインドライバ出力には 5Vdc を必要とします。消費電力は 60mA です。エンコーダの 1 回転ごとに ...

測定範囲: 50 mm - 1,250 mm

... ドローワイヤー位置探触子は、産業用アプリケーション向けに設計されています。 装置はコンパクトで、組み立て時間が短い。 このデバイスは、カスタマイズも容易であるため、様々な産業用途に経済的なソリューションを提供します。 SXセンサー技術を使用しています。 費用対効果の高い装置により、測定対象は高い加速度と動作速度の両方を達成できます。 ドローワイヤー位置探触子は、非常に高品質の材料を使用して作られています。 頑丈な作業条件での使用に適しています。 そのハウジングはカスタマイズすることができます。 ...

測定範囲: 3,000 mm - 5,000 mm

... 3125 ～ 6000 mm の 直線性最大 ± 0.02% 出力アナログ0 ～ 10 V、4 ～ 20 mA、ポテンショメータ 出力デジタルTTL、HTL、SSI、プロフィバス、カンオープン、デバイスネット、イーサキャット、プロフィネット 保護クラス IP65（オプション IP67） ...

測定範囲: 50 mm - 1,250 mm

測定範囲: 500 mm
直線性: 0.15 %
供給電圧: 32 V

... 電位差式リニア変位センサは、モーションコントロールと位置測定を可能にします。 このセンサーは、最大500 mmの測定範囲で、移動体の動きに比例したオーミック値を提供します。 ...

測定範囲: 0 mm - 1,250 mm
直線性: 0.1 % - 0.5 %
周囲温度: -20 °C - 80 °C

... リニアポテンショメータ式変位センサは、モーションコントロールや位置測定に適しています。このポテンショメータはドラムに連結されているため、機械的な動きは可動部の動きに応じて抵抗値に変換されます。このセンサは、最大1250mmまでの範囲で直接オーム値を提供します。 - 1250mmまでの範囲 - 出力信号 : - 1kΩ、5kΩ、10kΩ - 標準的な直線性 - 500 mmまでのレンジでは±0.50% (+/-0.25% オプション) - 500 ～ 1250 mm の範囲で +/- 0.15% ...

測定範囲: 0 cm - 125 cm
直線性: 0 % - 0.1 %
供給電圧: 4.8 V - 32 V

... インクリメンタルリニア変位センサは、モーションコントロールやモービルの位置測定に適しています。 ケーブルセンサーのドラムには光学式エンコーダーが取り付けられており、移動体の動きに合わせて測定用ケーブルが巻き上げられ、巻き戻されます。 これにより、移動体の直線運動は回転運動に変換され、エンコーダは移動体の動きに比例したデジタル値を生成することができます。 - 測定範囲：1250mmまで - インクリメンタル出力信号 - 分解能 1～100 パルス/mm - 直線性 +/- 0.05% f.s. (+/-0.01% ...
