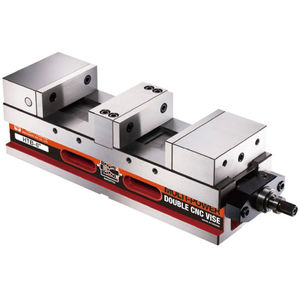

ダブルロックバイス

最大締め付け強度: 25, 40 kN

名称 複数のワークをイケールに簡単かつ安全にロードするための第三の手機能付きダブルバイス。 適用分野 3 軸標準マシニングセンター 4 軸縦型マシニングセンター 4 軸横型マシニングセンター 5 軸マシニングセンター 利点とメリット 非常にフラットな構造 機械空間を最大限に活用 サードハンド機能 最初のワークを安全に仮クランプしつつ、2 番目のワークをワーク スピンドルを密閉 汚れの影響を受けないローメンテナンスのクランピングデバイス 革新的な密閉式ベースジョー イケールソリューションに完全適応 高い把持力 加工時のプロセス信頼性を保証 幅広い用途 ブランクおよび仕上げ部品の加工に最適 豊富なジョー製品群 新しいクランプ作業でも最適な調整を実現 張力をかけてクランプ ベースボディの曲がりなし VERO-S ...

最大締め付け強度: 40, 25 kN

... 片側駆動スピンドル付き。 マシニングセンターやその他の生産システムでの柔軟なクランプ作業に対応。 トリプルクランピング機能ダブルクランプ、セントリッククランプ、シングルクランピング。 大きなクランプストローク（1つのジョーにつき50mm 爪の基本姿勢のすべてにおいて、スピンドルのクランプスレッドを汚れや切粉から保護します。 両側に設置されたグリスニップルにより、すべてのガイドとスピンドルのネジ部を素早く簡単に潤滑することができます。 横置き、縦置き、横置き 2つの可動式クランプジョーと1つの固定式センタージョーを備えたバイス 基本ボディはスチール製で、すべてのガイドは全面的に焼き入れと研磨が施されています。 爪による固定のみ可能（ご要望に応じて直接固定も可能 どのようなクランプ操作でも一定のクランプ力が得られ、トルクレンチを使用した場合でも高い再現性が得られます。 RKD-M ...

最大締め付け強度: 0 kN - 15 kN
開口部: 45, 5 mm

... I4.111 固定クランプ 最大クランプ力 15 kN クランプ幅 65 mm 複動式 最大動作圧力 250 bar ...

最大締め付け強度: 25, 63, 40, 50 kN

... WS3.3420 ダブルクランプシステム DF 固定爪に対するクランピング クランプ幅 100 mm、125 mm、160 mm ...

最大締め付け強度: 25, 40 kN
開口部: 44 mm

... WS3.3660 ダブルクランプシステムDS 固定爪に対するクランピング クランプ幅 100 mm、125 mm ...

最大締め付け強度: 25 kN - 32 kN
開口部: 85 mm - 796 mm

... 最も完成度の高い万力です。シングルクランプ、ダブルクランプ、セルフセンタリングクランプに対応しています。 マシニングセンター専用に開発されたFMSシリーズのバイスは、省スペース設計で完璧なアライメントを実現し、極めて高い耐摩耗性を持ち、STDモジュラーバイスに比べてたわみを2倍に抑え（ベースの厚さは2倍）、機械式、油圧式、空圧式、電動式の装置で同時に多くの部品をクランプすることができます。また、垂直方向と水平方向の両方のクランプに使用することが可能で、料金はかかりません。爪の幅は75～190mm。どんな長さのワークでもグリップできます。 このバイスの特徴（Pathented）は、各シングルバイス（1ピースクランプ）を、ユニバーサルバイスボディベースのジョーを交換するだけで、外側から内側へ、またはその逆にブロックできるセルフセンタリングバイスやダブルバイスに変更できることです。簡単で迅速な調整により、次のようなクランプ方法が可能になります：長尺物1個、小型物2個、またはセルフセンタリングでの操作。 これらのことから、多種多様な部品の生産に使用することで、セットアップ時間を短縮し、ワークの位置と精度を非常に正確に再現することができ、生産工程の全体的な効率を向上させることができます。 ...

最大締め付け強度: 27 kN
開口部: 19 mm - 350 mm

... 新しいマキシグリップバイスは、最高のクランプ安定性と最高の使い勝手を1つの製品で実現したいというニーズから生まれました。 最高のクランプ安定性と最高の用途の多様性を一つの製品にまとめる必要があります。可能性は シングルパーツのワークホールディングからダブルパーツのワークホールディングへ、あるいはセルフセンタリングモードへと、すぐに直感的に移行できる可能性を持っています。 直感的な操作が可能で、コンパクト性にも優れているため、3軸から5軸までのあらゆる機械で使用できる理想的な製品です。 軸のあらゆる機械に使用できる理想的な製品です。最高のパフォーマンスを保証するために、このバイスは次のように実装されています。 最高のパフォーマンスを保証するために、ベースボディ、スライド、スクリューには、ケースハードニングされ、焼き入れされ、研磨されたスチールを使用しています。 摺動性を向上させるためにベアリングとガスケットを内部に装備しています。 また、内部にはベアリングとガスケットを設け、摺動性の向上と三点支持機構への適切な潤滑を確保しています。 ...

最大締め付け強度: 0 N - 20,000 N
開口部: 0 mm - 260 mm

... 爪クイック交換システムを搭載したAvantiバイスは、柔らかくて加工可能な上爪を備えているため、プロファイルや加工済みのパーツを柔軟にクランプすることができます。特許取得済みのベースジョーとトップジョーのインターフェースにより、トップジョーの高精度な位置決めが可能です。トップジョーはわずか1本のネジで固定され、わずか数秒でジョーを交換することができます。 ...

最大締め付け強度: 20,000 N
開口部: 355 mm

... クランプ範囲355 mmのこの5軸バイスは、Makro-Grip®バイスの中で最大です。ベースボディの長さは360mm、ジョー幅は125mmです。その頑丈さと保持力により、5軸バイスはその容積を大幅に超えるワークをクランプすることができます。クランプジョーとワークピース間のフォームフィットにより、クランププロセスにおける最大限の安全性が保証されます。高張力材であっても、必要なクランプ圧力は低く抑えられています。これにより、クランプ装置の摩耗や加工中の材料の変形を防ぎます。 ...

最大締め付け強度: 20,000 N
開口部: 305 mm

... 爪幅125 mmのMakro-Grip® 5軸バイスは、主に大型ワークのクランプに使用します。長さ310 mmのベースボディで、最大305 mmのクランプ範囲を持ち、中央にクランプされたワークピースは使用する工具に理想的にアクセスできます。これにより、短い工具の使用が可能になり、振動の低減と工具寿命の延長が実現します。同時に、高い切削速度を適用できるため、加工時間とコストを削減できます。 ...

開口部: 130 mm

... 2本の円筒形ロッドによる優れたガイド精度。 ロッドの両側のジョーのクリアランスが非常に広く、大物や長尺物を垂直にクランプ可能。 鋳造ボディ、ドロップ鍛造ヘッド。 台形転造ねじのドロップ鍛造ねじ。 スクリューとガイドは全面黒色塗装。 クロムモリブデン鋼をケースハードニングしたジョー。 ...

開口部: 135 mm

... 2本の円筒形ロッドによる優れたガイド精度。 ロッドの両側のジョーのクリアランスが非常に広く、大物や長尺物を垂直にクランプ可能。 鋳造ボディ、ドロップ鍛造ヘッド。 台形転造ねじのドロップ鍛造ねじ。 スクリューとガイドは全面黒色塗装。 クロムモリブデン鋼をケースハードニングしたジョー。 ...

開口部: 185 mm

... 2本の円筒形ロッドによる優れたガイド精度。 ロッドの両側のジョーのクリアランスが非常に広く、大物や長尺物を垂直にクランプ可能。 鋳造ボディ、ドロップ鍛造ヘッド。 台形転造ねじのドロップ鍛造ねじ。 スクリューとガイドは全面黒色塗装。 クロムモリブデン鋼をケースハードニングしたジョー。 ...

... 1.特殊なスプリング装置により、ワークサイズに最大5mmの公差を持たせることができ、自動的に素早く位置決めとクランプを行うことができます。 2.サイズの異なる2つのワークを、最大25mmの差で保持することができます。 3.剛性の高いFCD60等級以上の高級鋳鉄を使用したコンパクトな設計の特殊アングルロックシステムにより、ワークを正確な位置に自動的に引き下げることができます。 4.高さが固定されているので、複数のバイスを並べて使用することができます。 5.ダブルリードスクリューカバーは、リードスクリューを切粉から守ります。 ...

開口部: 74, 100 mm

... - 1台のバイスで2個のワークを保持することで、CNCマシニングセンターのワーク保持能力を向上させます。 - また、コンパクトな設計なので、ワークテーブルに複数のバイスを取り付けることができます。 - 特殊なスプリング装置により、ワークサイズの公差を5mmまで拡張でき、迅速な位置決めとクランプが可能です。 ワークの公差が5mmを超える場合は、このネジを調整してください。 ...

... サイズの異なる2つのワーク（最大公差1.5mm）を同時に把持できる特殊な装置を備えています。 爪の組み合わせにより、様々なクランプ作業が可能。中央の固定爪を外して、大きなワークをクランプすることもできます。 モジュール式のバイスは高さが固定されており、縦にも横にも使用できます。 特に小型のCNCマシニングセンターに適しており、マシンテーブル上で複数のバイスを使用することができます。 アライメントウェッジ2個 クランプ4個 レンチ1本 ソフトジョーズは別途ご注文ください。 ...

最大締め付け強度: 50,000 N
開口部: 25 mm

... 定義された固定ストップに2つのワークピースを正確に加工するための固定センタージョー付きダブルバイス。 ダブルバイスは、最適化された、コンパクトな設計であり、高品質で第1および第2の操作を可能にします。 3 mmまでの異なる長さのワークピースをしっかりとクランプできます。 第3のハンド機能第 1のワークピースはすでに保持され、第2のワークピースはスピンドルのさらなる回転中に固定される。 一目で利点 材料：変更された鋼表面硬化 機能面精密研削 硬化および接地スピンドル グランドインとクリアランスフリー調整ベースジョー 100% ...

最大締め付け強度: 25, 50 kN

... 高圧 ARNOLD ツインバイスは、2つのピースを同時にクランプすることができます。 -クランプ再現性における0.01mmの精度。 -水平および垂直マシニングセンタでの作業に適しています。 -0.02 mmの平行度と垂直度を持つすべての表面の研削。 -可能な作業位置：ベース、側面または頭の上に垂直にサポートされています。 -悪徳の内部を素早く掃除するためのサイドウィンドウ。 -クランプ力は25/50kNであり、サイズによって異なります。 SPECIAL ...

最大締め付け強度: 25, 40 kN

... 高圧 ARNOLD ツインバイスは、2つのピースを同時にクランプすることができます。 -クランプ再現性における0.01mmの精度。 -水平および垂直マシニングセンタでの作業に適しています。 -0.02 mmの平行度と垂直度を持つすべての表面の研削。 -可能な作業位置：ベース、側面または頭の上に垂直にサポートされています。 -悪徳の内部を素早く掃除するためのサイドウィンドウ。 -クランプ力は25/50kNであり、サイズによって異なります。 -プロセスを自動化し、それらをロボット化するように設計されています。 ...

最大締め付け強度: 40 kN

... 高圧 ARNOLD ツインバイスは、2つのピースを同時にクランプすることができます。 -クランプ再現性における0.01mmの精度。 -水平および垂直マシニングセンタでの作業に適しています。 -0.02 mmの平行度と垂直度を持つすべての表面の研削。 -可能な作業位置：ベース、側面または頭の上に垂直にサポートされています。 -悪徳の内部を素早く掃除するためのサイドウィンドウ。 -クランプ力は25/50kNであり、サイズによって異なります。 -プロセスを自動化し、それらをロボット化するように設計されています。 ...
