持久力試験用ベンチ

... -コンポーネントからターンキーシステムまで -最大 100kWまでのカスタマイズされたモータ試験システム -専用のモータ試験ソフトウェア -IEC-60034に準拠した効率テスト --40 〜 150 ℃ の気候チャンバー試験 -最大 100"000 rpmの高速アプリケーション -多くの可能性：トルク、速度、電力、効率、 温度、抵抗、バックFEM、コギングトルク、... Magtrolは、すべてのモータ試験ニーズに対応するターンキーソリューションにモータ試験コンポーネントを提供します。 典型的なテストベンチには、ダイナモータ、4 ...

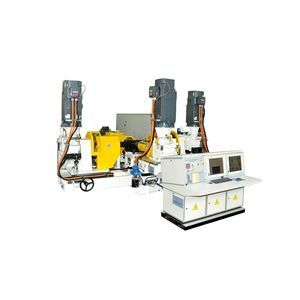

... 共通のテーブル上に5つの試験ラインが並んで設置されており、電動機のパラメータを簡単かつ迅速に試験することができます。被試験電動機（MUT）は同心クイックチェンジファスナーで固定され、各試験ステーションの前で正確な位置決めができるようにスライドレールに取り付けられています。 標準モデルには、以下の各種ステーションが含まれています： 1.摩擦トルクとコギングトルクを測定するコギング試験システム。 2.モーターが供給できる電流と電圧を測定する逆起電力試験システム。 3-5. 複数のテストステーションには、モーターの性能をテストするために定格トルクの異なるダイナモメーターが装備されています。これらのダイナモメータは、トルク、速度、電流、電圧、温度（およびその他のパラメータ）を記録しながら負荷プロファイルを実行する。これにより、入出力電力とモーター効率曲線を計算することができる。 各テストラインは、Magtrolの標準測定ソフトウェアによって制御されます。テストベンチには、高精度電流センサーを備えたハイエンドの4チャンネル・パワーアナライザーが統合されています。被試験デバイスは、ベンチに統合されたDC電源によって給電され、ソフトウェアによって制御されます。ダイナモメーターコントローラーは、試験プロファイルに沿ってトルクまたは速度モードで閉ループ制御を行います。 この組み合わせにより、広範な性能要件に対応し、一連の試験を迅速に実施し、通常複数の試験ベンチに必要なスペースとコストを削減することができます。 ...

... マルセイユ大学（フランス）のFAST_SPOR'IN（スポーツ＆ウェルネス）プログラムは、マルセイユのカーノットスター研究所の支援を受けて、MAGTROLに委託して、自転車競技のアスリートの生体力学的パフォーマンスを分析するためのカスタムテストベンチの開発を行っています。 プロジェクトを検討した結果、マグコントロールのCMTS（カスタム・モーター・テスト・システム）部門は、標準的なバイクの使用を可能にするシンプルなソリューションを提案しました。必要なのは、後輪をドライブシステムに交換して、マグトロの標準化されたコンポーネントを含むテストデッキにバイクを結合するだけです。 TPBシリーズパウダーブレーキとTMシリーズトルクセンサーを中心に構成されたこのシステムは、最大400N・mの荷重を発生させることでライダーの負荷を調整することができます。システムとユーザーが最大限の安定性を確保するために、機械的な設計は非常に剛性の高いものになっています。 このテストベンチは現在、トップアスリートと密接に連携し、生体力学的パフォーマンスや生理学的影響を研究・改善するテクノスポーツのプラットフォーム（マルセイユのスポーツ科学部）で使用されています。 すでに電動自転車用の市場モーター製造およびトレーニングシステムにセンサーとテストベンチを導入しているMAGTROLは、サイクリングとモビリティの分野での貢献を完成させています。 ...

... テスト媒体は、水とグリコールの混合物または純粋なグリコールです (グリサンチンG40、G44、G48など)。冷却回路は-40〜+20℃の温度範囲でテストされ、加熱回路は+20〜+ 140℃の温度範囲でテストされます。圧力を利用して特別に開発された閉試験媒体回路は、アルコール含有蒸気の発生を防ぎます (爆発の危険性)。オプションで、追加の空調チャンバーを使用して環境シミュレーションを生成することもできます。 テスト媒体の体積流量は、0.2〜10bar (最大12bar) の圧力で3〜30L/minまで変化する可能性があります。負荷の変化は、0.2〜1Hzのテスト周波数で正弦波または台形の増加で自由にプログラムできます。テストシステムを使用すると、システム全体だけでなく、さまざまなプラスチック、金属およびシーラントで作られた個々のアセンブリをテストできます。現実的なシミュレーションの助けを借りて、複合材料の弱点が正確に調査され ...

... 破裂試験を含むデュアルチャンバーシステムによる6,000バールまでの圧力脈動テストスタンド 圧力サイクルテストベンチ｜インパルステストスタンド｜オートモーティブテスト｜バーストテスター｜クーラント、オイル、水などのテスト ポッペ＋ポットホフのインパルステストスタンドは、様々な金属やプラスチックの部品の動作強度や疲労強度をテストします。ポッポ＋ポットホフの高圧試験機による耐久試験では、さまざまな負荷をかけてライフサイクルをシミュレートします。故障試験では、設計や材料に関する部品の潜在的な弱点が示されます。圧力は、オプションで正弦波、台形カーブ、ニードルパルスとして変調されます。当社のテストスタンドは、人間工学に基づいて設計されており、Poppe ...

... 後続の長期圧力およびバーストテストを伴うインパルステストのために、弊社のシステムは、最大10個のテスト対象物を-60℃～180℃の周囲温度または室温で同時にテストできる2つのチャンバーを提供します。媒体 (100％グリコールまたはさまざまなオイル) は、+160℃までの室温で個別の制御回路を介して供給されます。したがって、ニュルブルクリンクのレーストラック、シベリアのツンドラ、またはアフリカの砂漠での耐久テストでも実際にはまれな非常に大きな温度差でもテストが可能になります。 各テストエリアに最適に設計されたさまざまなサーボ油圧式増圧器により、圧力を非常に正確に制御できます。インパルス圧力テストは、0〜10Hz ...

... 縦型電動フォーステストスタンドとNIDEC-SHIMPOの高品質フォースゲージシリーズを組み合わせることで、最も精密な試験アプリケーションに対応できる完全な力測定システムを構築することができます。 試験スタンドはオールスチール製で、高精度でありながら堅牢性に優れ、さまざまなアプリケーションに対応できる信頼性を備えています。 FGS-100Eは7ボタンキーパッドと緊急停止ボタンにより操作が簡単で、類似のテストスタンドにありがちな長時間のトレーニングが不要です。つの操作モード（マニュアル、ジョグ、シングルサイクル、連続）により、ボタンを押すだけで様々な単体試験や繰り返し試験を行うことができます。 ユーザーは、LCDに表示される速度単位をmm/minからインチ/minに素早く変更でき、試験要件や好みを満たすことができます。手動で調整可能な上限と下限のストップリミットにより、試験スタンドは次の試験のための調整に必要な時間を最小限に抑えるように設計されています。FGS-100E電動スタンドは、高速[0.78-23.60インチ/分(20-600 ...

... 電動計測スタンドは、引張、圧縮、破断、サイクル性能試験など、さまざまな用途で正確で再現性の高い結果を提供するために設計されています。主な特徴は、NIDEC-SHIMPO独自の精密サーボギアヘッドとボールスクリューによる正確な動作制御です。広い測定エリアと15.75インチ（400mm）の長い移動距離により、大型でユニークな部品の試験が可能です。0.40～15.75インチ/分（10～400mm/分）の正確で安定した調整可能な速度により、低速試験や高速サイクル負荷試験が可能です。 シンプルなキーパッドと直感的な画面操作の組み合わせにより、各試験の設定をガイドします。ユーザーは、複数の自動または手動選択モードで標準試験を実行できるだけでなく、追加ドエルタイム、調整可能な加速度、さらに最大5つのプログラム設定ポイントを持つユーザー定義試験により、より高度な機能を選択することもできます。 FGS-VCは、データ収集、グラフ化、統計分析を含むFGT-VCソフトウェアを介して、キーパッドまたはPCで操作できるため、柔軟性があります。FGT-VCソフトウェア・プログラムでは、力対距離のグラフ化が可能で、1つのグラフ上で複数のテストを比較することができます。FGT-VCのもう一つの大きな特徴は、コンパレーター・モードで、生産ラインでの試験に理想的な、迅速な合否判定が可能です。 FGS-VCには様々なグリップや圧縮治具を取り付けることができ、すべてのNIDEC-SHIMPOフォースゲージや市販のほとんどのゲージと互換性があります。これらの特長により、新型FGS-VCは生産ラインやQC試験室における理想的なプッシュプル試験機となっています。 ...

... 現在、業界ごとの品質要求は、かつてないほど高くなっています。したがって、当社の製造製品は、その品質特性についてテストされています。 WOERNERは、圧力、容積流量、冷暖房性能、タンクのサイズ、媒体の必要温度など、お客様の個々の要件に適合する油圧テストリグを提供しています。 これらのテストリグは、とりわけ、ベアリングの耐久試験に使用されます。 当社の製品群の一部は、危険場所（ATEX）にも適しており、認証を受けています。詳細につきましては、テクニカルセールスチームまでお問い合わせください。 ...
