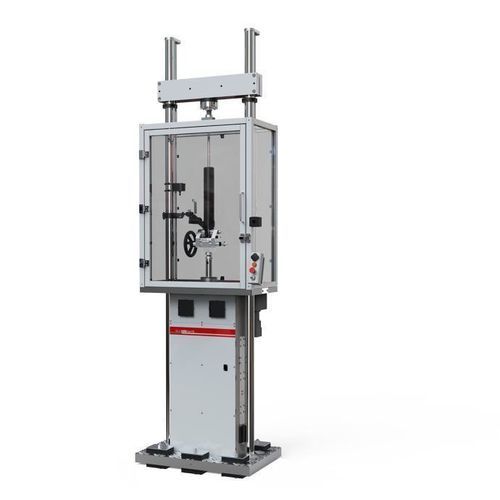

持久力試験用ベンチ HUD series

パフォーマンスPCにより制御可能緩衝器用

概要
STEP Lab の HUD シリーズは、ダンパーおよびサスペンション試験用のエレクトロダイナミック（電動）試験機です。高動的試験および耐久試験を目的に設計され、さまざまなダンパーに対して高い継続力およびピーク力を印加できます。

主な数値

• 最大ピーク力：最大66 kN（型式により異なる）
• 最大動的力：最大24 kN（型式により異なる）
• 最大試験速度：最大8.0 m/s

試験の種類

• 性能試験
• 耐久 / 持久試験

用途

• ショックアブソーバー（吸収器）
• ダンパー
• 車両サスペンションの特性評価および耐久試験

機能

• Test Center コントローラによる力・変位の閉ループ制御
• 正弦波・三角波・カスタムプロファイルの再現
• 高分解能データ取得（24 bit）
• 設置位置の可変、コントローラは別置き可
• Test Center のグラフィカルインターフェースによる柔軟な試験シーケンス設定
• 各種グリップ、試験治具、ロードセルに対応
• 伸び計（エクステンソメータ）や環境試験室との統合が可能
• 最大10台のアクチュエータを同期制御してマルチアクチュエータシステムを構築可能

利点

• エレクトロダイナミックなリニアモータ駆動により高い動的性能を実現
• 機械的伝達機構を持たないため保守が少ない
• 電動モータの高効率により低消費電力
• 単独のリニアアクチュエータ構成や多列構成など柔軟に構成可能
• 0.01 mm/s 〜 8,000 mm/s のプログラム速度範囲、ストロークは200 mm以上
• 設置が容易：単相電源および圧縮空気があれば導入可能

技術データ（メートル法）
HUD SERIES | UNITS | HUD010 / HUD010L | HUD020 / HUD020L | HUD030 / HUD030L | HUD060 / HUD060L
Max. Peak Force | kN | 11.00 | 22.00 | 33.00 | 66.00
Max. Dynamic Force | kN | 4.00 | 8.00 | 12.00 | 24.00
Max. Static Force | kN | 3.00 | 6.00 | 9.00 | 18.00
Max. Test Speed | m/s | 4.0 / 6.0 | 4.0 / 6.5 | 4.0 / 6.5 | 4.0 / 6.5
Max. Speed at Peak force | m/s | 1.6 / 4.0 | 1.6 / 4.0 | 1.6 / 4.0 | 1.6 / 4.0
Max. Test Frequency * | Hz | 125 | 125 | 125 | 125
Standard Stroke | mm | 200 | 200 | 200 | 200
Working Temperature | °C | 5-30 | 5-30 | 5-30 | 5-30
Cooling | - | Air | Air | Air | Water closed circuit
Facility Requirement | - | 3PH 400Vac | 3PH 400Vac | 3PH 400Vac | 3PH 400Vac

* 最大250 Hz の周波数はオプション。最大性能は480 Vacで発揮。機種によりストロークのオプションあり。

製品ラインと位置付け
HUD シリーズは、STEP Lab のダンパー／ショックアブソーバー試験機ファミリーの一部で、性能評価、特性評価、耐久試験をカバーします。製品群では最大ピーク荷重120 kN、連続動的荷重で最大75 kNまで対応するシリーズがあります。

特徴 / 技術仕様

• シリーズ名：HUD
• 駆動方式：エレクトロダイナミック リニアモータアクチュエータ
• 制御：Test Center による力/変位の閉ループ制御
• データ取得：24 bit 高分解能
• プログラム可能性：グラフィカルインターフェースでカスタムシーケンス設定
• マルチアクチュエータ対応：最大10台同期制御
• 標準ストローク：200 mm（HUD020 / HUD030 / HUD060 は他ストローク対応）
• 試験速度：最大8.0 m/s（型式による）
• ピーク荷重例：最大66 kN（HUD060）
• 最大試験周波数：125 Hz（250 Hz オプション）
• 動作温度範囲：5 °C 〜 30 °C
• 冷却方式：空冷（ほとんどのモデル）、高荷重モデルは閉ループ水冷
• 電源：3相 400 Vac（最大性能は480 Vac）
• 統合：エクステンソメータ、環境チャンバー、多様な治具とロードセル対応
