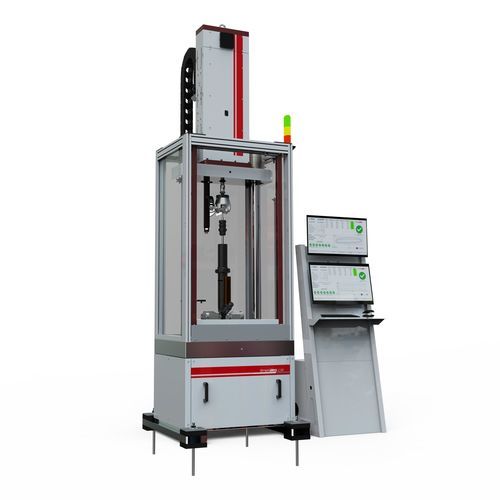

衝撃試験機 EOL

品質自動コンピュータ制御

概要
エンドオブライン（EOL）ダンパー試験機は、線形モーター式アクチュエータ（EOL Series）で駆動される電動力学システムで、生産ライン上でのショックアブソーバーおよびサスペンションの最終機能・品質検査を目的としています。高速で再現性のある試験と生産ラインへの統合に対応します。

特長

• ピークロード：66 kN
• 動的荷重：24 kN
• 最大試験速度：6.5 m/s
• 線形モーター（HUD010–HUD060）による電動力学駆動
• 保守負荷が低い設計
• 高い動的性能

試験種類

• エンドオブラインの機能・品質試験

適用

• ショックアブソーバー
• 自動車用サスペンション

システム基盤
EOLシステムはHUDシリーズの線形モーターアクチュエータ（HUD010、HUD020、HUD030、HUD040、HUD060）を基礎としています。構造とソフトウェアは生産ラインへの統合と部品の自動処理に対応するよう設計されています。

試験能力

• ショックアブソーバーおよびサスペンションの包括的試験
• プリロードブリッジを用いたオープンショックアブソーバー試験

構造要素

• 安全フェンス
• 赤外線安全バリア
• 自動透明ドア
• クロスバー閉鎖

ソフトウェア機能

• 顧客ネットワーク・データベースとの統合
• バーコードリーダーと自動シリアル番号読み取り
• セミアクティブ/アクティブサスペンション管理
• 迅速な設定とレポート作成が可能なユーザーインターフェース
• トレーサビリティのためのセンサー付きスクラップエリア

付属品

• 多種の試料把持具・フィクスチャ
• 把持具の全自動閉合

比較表
Series | LUD SERIES | HUD SERIES | XUD SERIES | KUD SERIES | EOL SERIES
Type of test | Performance / Reliability | Performance / Quality | Performance | Durability / Reliability | End of Line / Quality
Max. Speed | 1.5 m/s | 8.0 m/s | 6.0 m/s | 6.0 m/s | 6.5 m/s
Max. Acceleration | 6 G | 75 G | 110 G | 50 G | 65 G
Peak load | 20 kN | 66 kN | 31 kN | 160 kN | 66 kN
Dynamic load | 7 kN | 24 kN | 8.1 kN | 82 kN | 24 kN
Static load | 6 kN | 18 kN | 6.3 kN | 58 kN | 18 kN

技術仕様

• 種別：HUDアクチュエータ（HUD010–HUD060）を基にしたEOL電動力学試験機
• ピークロード：66 kN
• 動的定格荷重：24 kN
• 最大試験速度：6.5 m/s
• 最大加速度（目安）：≈65 G
• 静的荷重（目安）：18 kN
• 安全装置：フェンス、赤外線バリア、自動透明ドア、クロスバー閉鎖
• ソフトウェア：ネットワーク/DB統合、バーコード読み取り、自動S/N読み取り、サスペンション管理、結果報告
• 付属：各種把持具、全自動把持閉合
