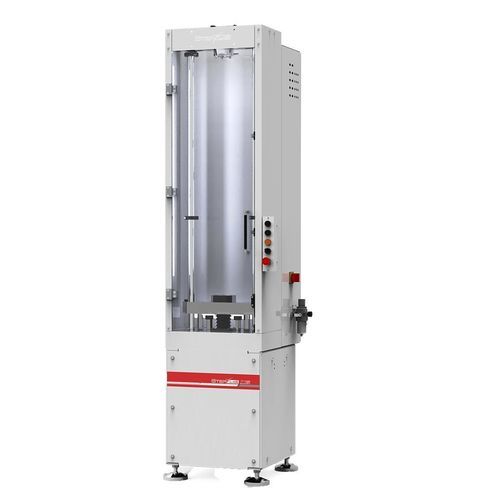

ダイナミック動力計 LUD series

デジタル打撃携帯型

概要
LUDは、ショックアブソーバー、ダンパー、サスペンション部品の制御試験向けに設計された電動機械式の試験台です。ソフトウェアで制御される可変ストロークと速度を備え、携帯性と低消費電力を実現し、上位の電動力学式機器と同等の機能をコンパクトに提供します。

特長

• 最大ピーク力：20 kN（モデル/構成に依存）
• 路面プロファイルの再現
• 可変ストローク（ソフトウェアで調整可能）
• 最大ストローク：350 mm
• 非接触温度センサ
• フリーマウント長：1300 mm
• 安全カバー付属
• 100%電動、低消費電力

試験の種類

• 性能試験
• 耐久／疲労試験

用途

• ショックアブソーバー
• ダンパー
• サスペンションシステム

利点

• ソフトウェアで完全に調整可能なストロークと速度（正弦波、三角波などのプログラム可能サイクル）
• 最大350 mmのストロークで大きな移動試験が可能
• 構成により最大20 kNのピーク力
• 路面プロファイルの再現により実車に近い負荷試験が可能
• 設置と輸送が容易
• 直感的で使いやすいインターフェース
• 低い運転電力（100%電動）

技術表 — LUDシリーズ
モデル：LUD020 HP（構成 C1–C5） | LUD028 HP（構成 C1–C5）

速度 [mm/s]：LUD020 C1 0.5–1000；C2 0.5–1280；C3 0.5–1700；C4 0.5–2000；C5 0.5–2560
速度 [mm/s]：LUD028 C1 0.5–1000；C2 0.5–1280；C3 0.5–1700；C4 0.5–2000；C5 0.5–2560

ピーク荷重 [kN]：LUD020 C1 14；C2 11；C3 8.4；C4 7；C5 5.4
ピーク荷重 [kN]：LUD028 C1 19；C2 15；C3 11.5；C4 9.5；C5 7

モータ出力：LUD020 全構成 20 HP | LUD028 全構成 28 HP

ロードセル容量 [kN]：LUD020 構成別 25 / 25 / 10 / 10 / 10 | LUD028 構成別 25 / 25 / 25 / 25 / 10

ストローク [mm]：350（全構成）
ストローク調整：0〜350 mmで無段階調整可能
温度センサ：非接触式
フリーマウント長 [mm]：1300
安全カバー：付属

技術仕様

• シリーズ名：LUD（LUD020 HP、LUD028 HP）
• 使用可能ストローク：0–350 mm（無段階）
• 速度レンジ：0.5 mm/s〜2560 mm/s（構成により異なる）
• ピーク動的荷重：モデル／構成により最大約19–20 kN
• モータ出力：20 HP（LUD020）、28 HP（LUD028）
• ロードセル容量：構成により最大25 kN
• 温度測定：非接触センサ
• フリーマウント長：1300 mm
• 路面プロファイル再現：ソフトウェア対応
• 電源：100%電動、低消費設計
• 安全：安全カバー付属
