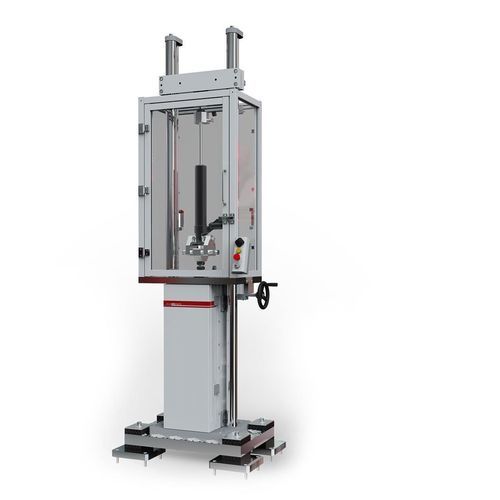

衝撃試験用ベンチ XUD series

パフォーマンスコンピュータ制御緩衝器用

概要
XUDはショックアブソーバーおよびサスペンション専用の電動超高動的試験機です。短時間の高動的試験向けに設計され、最大100 Gの加速度と最大31.2 kNのピーク力を実現します。

主要仕様（概要）

• 最大ピーク力：最大31.20 kN（XUD030）
• 最大動的力：最大8.10 kN（XUD030）
• 最大加速度：最大100 G
• 最大試験速度：6.00 m/s

試験の種類
性能試験、高動的特性評価

用途

• ショックアブソーバー
• 車両サスペンション部品

詳細機能

• Test Center制御システムによる力と変位のクローズドループ制御
• 正弦波、三角波、カスタムプロファイルの再現
• 高分解能データ取得（24ビット）
• 設置位置の可変およびコントローラの遠隔配置
• グラフィカルな柔軟な試験シーケンスプログラミング
• 各種グリップ、試験治具、ロードセルの対応
• エクステンソメータおよび環境試験室との連携
• 機械式伝達機構を持たないためメンテナンスが少なく高い動的応答
• 高効率電動機による低消費電力
• 最大10台のアクチュエータ同期動作に対応（例：4ポスター）
• 上部クロスビーム無しのリニアアクチュエータ仕様での提供が可能
• 最大6,000 mm/sの可変速度、ストローク>200 mm
• 簡易設置：電源コンセント1口と圧縮空気のみ必要

技術データ（表）
XUD SERIES | XUD05 | XUD010 | XUD020 | XUD030
Max. Peak Force | 5.50 kN | 10.40 kN | 20.50 kN | 31.20 kN
Max. Dynamic Force | 1.50 kN | 2.70 kN | 5.40 kN | 8.10 kN
Max. Static Force | 1.00 kN | 2.10 kN | 4.20 kN | 6.30 kN
Max. Test Speed | 6.00 m/s | 6.00 m/s | 6.00 m/s | 6.00 m/s
Max. Speed at Peak Force | 4.00 m/s | 4.00 m/s | 4.00 m/s | 4.00 m/s
Max. Test Frequency | 600 Hz | 600 Hz | 600 Hz | 600 Hz
Standard Stroke | 220 mm | 220 mm | 220 mm | 220 mm
Cooling | Air | Air | Air | Air
Working Temperature | 5-30 °C | 5-30 °C | 5-30 °C | 5-30 °C
Facility Requirement | 3PH 400V | 3PH 400V | 3PH 400V | 3PH 400V

注意
XUDシステムは最大600 Hzの周波数と最大100 Gの加速度に対応します。より高い周波数要件には、STEP Labの超高周波システムをご検討ください。

特性 / 技術仕様

• シリーズ：XUD（モデル XUD05、XUD010、XUD020、XUD030）
• ピーク力範囲：5.50 kN – 31.20 kN
• 動的力範囲：1.50 kN – 8.10 kN
• 静的力範囲：1.00 kN – 6.30 kN
• 最大加速度：最大100 G
• 最大試験速度：6.00 m/s、ピーク時速度最大4.00 m/s
• 最大試験周波数：600 Hz
• 標準ストローク：220 mm、プログラム可能ストローク > 200 mm
• 冷却：空冷、動作温度 5–30 °C
• 電源：3PH 400V
• データ取得：24ビット
• 最大10台のアクチュエータ同期構成をサポート
• エクステンソメータ、環境試験室、各種グリップ・ロードセルとの統合
