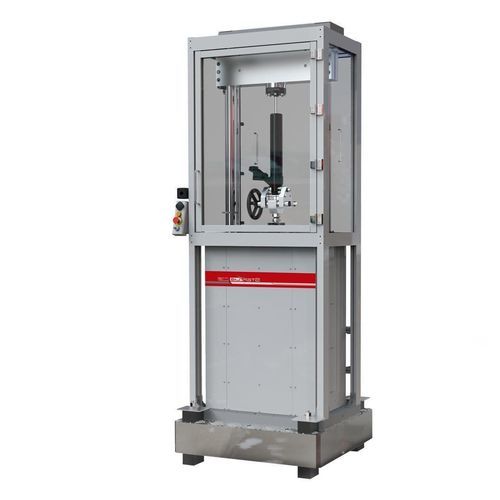

電磁加振器 KUD series

製品概要
KUDは減衰器およびサスペンションの高動的耐久試験向け電磁式シリーズです。油圧式試験装置の代替として設計されており、ピーク荷重最大160 kN、連続動的荷重最大82 kNを発生させ、高速かつ長時間のサイクルに対応します。

主な仕様
連続動的荷重最大：82 kN
ピーク荷重最大：160 kN

試験種別

• 耐久性（長期疲労/耐久試験）
• 信頼性および性能の検証

用途

• 減衰器（ダンパー）
• サスペンション部品およびサブアセンブリ

主な特長

• 数十億サイクルを想定した特殊線形ガイド
• 慣性を低減した電磁式リニアモータ
• 連続・長時間試験向けに最適化された冷却システム
• Test Centerコントローラによる力と変位のクローズドループ制御
• 幅広い性能試験に対応するオプション機器のサポート
• 多様な波形生成：正弦波、三角波、方形波、sine-on-sine、サインスイープ、倍速の正弦/三角、ブロックサイクル
• 24ビット高分解能データ取得
• 分離された独立した制御ステーション
• PCベースのTest Center GUIによる柔軟な試験管理
• 各種治具、専用アクセサリ、ロードセルの豊富な選択肢
• エクステンソメータや環境試験槽との統合対応

利点

• 高周波耐久プロトコルに対応する動的性能
• 機械的伝達がないため保守負荷が低い
• 高効率電動機による低電力消費
• 柔軟な幾何構成と複数サンプル対応
• Plug & Playによる簡易設置
• 油圧式代替と比較して競争力のある導入コスト

技術データ（表）
KUD SERIES | KUD030 | KUD040 | KUD060 | KUD080 | KUD160
バージョン | STD / L1 / L2 | STD / L1 / L2 | STD / L1 / L2 | STD / L1 / L2 | STD / L1 / L2
連続動的荷重 [kN] | 15 | 20 | 30 | 41 | 82
ピーク荷重 [kN] | 30 | 40 | 60 | 80 | 160
連続荷重時速度 [m/s] 400VAC | 1.25 / 2.5 / 4.2 | 1.25 / 2.5 / 4.2 | 1.25 / 2.5 / 4.2 | 1.25 / 2.5 / 4.2 | 1.25 / 2.5 / 4.2
連続荷重時速度 [m/s] 480VAC | 1.5 / 3 / 5 | 1.5 / 3 / 5 | 1.5 / 3 / 5 | 1.5 / 3 / 5 | 1.5 / 3 / 5
最大速度 [m/s] | 2 / 3 / 6 | 2 / 3 / 6 | 2 / 3 / 6 | 2 / 3 / 6 | 2 / 3 / 6
最大ストローク [mm] | 200 / 300（モデルにより可）
試験片数 | 複数
リニアガイド | 新型特殊ガイド
回転防止機構 | 標準搭載
床接続 | 床へ剛固定またはエアスプリング上へ設置可

技術的特徴 / 仕様

• シリーズ名：KUD series
• 連続動的荷重最大：最大82 kN
• ピーク荷重能力：最大160 kN
• 利用可能モデル：KUD030、KUD040、KUD060、KUD080、KUD160
• モデルごとのバージョンオプション：STD、L1、L2
• 連続荷重時速度（400 VAC）：最大4.2 m/s（バージョンにより異なる）
• 連続荷重時速度（480 VAC）：最大5 m/s（バージョンにより異なる）
• 最大速度：最大6 m/s
• 最大ストローク：200 mmまたは300 mm
• 試験片：複数（マルチサンプル構成をサポート）
• 回転防止機構：標準搭載
• ガイド：非常に長寿命の試験向け特殊ガイド
• 駆動方式：電磁式リニアモータ（機械的伝達なし）
• 制御 & DAQ：力・変位のクローズドループ制御、24ビット高分解能データ取得、PCベースのTest Centerインターフェース
• 統合：エクステンソメータおよび環境試験槽のサポート；各種治具、アクセサリ、ロードセルをサポート
