VLF試験機

... - 実績のある2つの電圧波形を1台のデバイスで実現 - 標準規格に準拠したVLFケーブルテストとそれに伴うPD診断 - 実績のあるDAC電圧による非破壊PD診断 - 電源周波数との直接比較が可能な50/60Hzスロープテクノロジー メガーの革新的な新製品であるTDS NTは、ユニークなオールインワンのケーブル試験・診断システムです。耐圧試験用のVLF CR（Very Low Frequency Cosine Rectangular）と、非破壊部分放電診断用のDAC（Damped AC voltage）という実績のある2つの波形を搭載しています。これらは、IEEE ...

... - 5 µFの高い試験容量 - 屋外での使用に最適（IP 54） - シングルボタン操作 - 統合安全システム - 報告 - 連続デューティ・サイクル VLF正弦波34 kVは、中電圧ケーブル用のコンパクトで堅牢なポータブルVLF正弦波試験システムです。迅速な移動と迅速なセットアップに最適化されており、日常的なケーブル試験に理想的なツールです。0.1 Hz正弦波電圧試験と矩形またはDC電圧試験の両方で、VLF正弦波34 kVは試験電圧の品質と安定性に対する最も高い要求を満たします。さらに、内蔵の絶縁破壊検出機能により、過大な充電電流が発生した場合に試験電圧をシャットダウンし、ケーブルへのダメージを最小限に抑えることができます。 VLF ...

... - 最大10μFの試験能力 - これは、周波数と電圧を下げた状態で、最大40km（25.8マイル）のケーブルに相当します。 - 自動結果解釈機能付き内部タンデルタ・オプション - 故障検出後1分間の燃焼 - ケーブル長に基づく自動周波数調整 - 1:3および1:4の調整可能なDCパルスレート - 25kVまでの新規設置に対応するIEEE準拠の耐電圧試験 - 35kVまでのIEEE 400.2準拠保守試験 - IEC 60229に準拠したDC20 kVまでのシース試験 VLF正弦波45 kVは、コンパクトなVLF正弦波試験システムで、オプションでタンデルタを内蔵できます。中電圧ケーブルの試運転、試験、状態分析に有用な装置です。オプションのESG ...

... - 設定可能なテストシーケンス - AC、DC、シース試験を1つのシステムで実現 - 分極の影響を受けない - ケーブルの運用開始前の迅速な電圧試験に最適 - 簡単な操作 Easytest 20 kVは、VLF20 kVケーブル試験システムで、標準的なVLF試験の簡略化版と言えます。各規格に準拠した標準的なVLF試験の目的である運用信頼性に対して、運用の完全性を検証するために設計されています。 Easytest 20 kVは、交流電圧の利点を生かした小型・軽量な試験装置です。20 ...

... - 5μFという高いテスト容量 - シングルボタン操作の "easyGo" - 連続した負荷サイクル - 統合された安全システム - 45kV定格ケーブルの診断に最適 VLF Sinus 54kV は 0.1 Hz の正弦波の電圧で試験を行いたい、または行わなければならないすべてのユーザーにとって理想的なシステムです。VLF のテスト システムは診断テスト バンの一部として欠陥の位置のシステムでまたは OWTS および任意 tanDelta テスト付属品との組合せで完全に統合することができます。このシステムは連続的に動作するように設計されており、不必要な待ち時間を防ぎ、テストの効率を飛躍的に高めます。 USBスティックを使用して、ログをcsv形式で作成し、データをさらに処理することができます。オプションのステップ電圧プローブESG ...

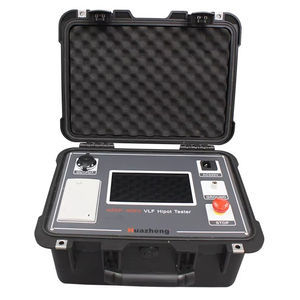

... Huazheng の VLF 多機能耐電圧試験器は、ケーブルや高電圧コンポーネントの VLF 耐電圧試験、タンデルタ測定、およびオプションの直流部分放電診断に対応する産業用高電圧試験器です。デジタル周波数変換とマイクロコントローラ制御により、印加電圧の立ち上げ・維持・停止、測定、保護を自動化し、HV 側の直接サンプリングと閉ループ制御を採用しています。

主な特長

• 自動 VLF 周波数変換0.1 Hz 0.01 Hz、マイクロコントローラによる電圧上げ下げと保護管理。
• コンパクトな全電子設計、大型カラータッチスクリーンにより出力波形や試験パラメータを表示。
• 高電圧側の電圧・電流を直接サンプリングし、負帰還の閉ループ制御で容量性上昇を抑制。
• インテリジェント保護試料の容量と試験電圧に基づく過電圧過電流閾値の自動算出、異常時の自動停止過電圧、過電流、低抵抗、フラッシュオーバ等。
• 特定構成では最大

... • 複数の出力周波数: 0.1Hz、0.05Hz、0.02Hz、0.01Hz • 高負荷容量: 0.01 Hzで最大5.5 µF • 測定精度: ±3% • 正/負ピーク電圧誤差: ≤3% ± 3kV • 波形歪み: ≤5% • 広い動作条件: -10℃+40℃、≤85% RH • 屋内および屋外で使用可能 • 使いやすい7インチタッチスクリーンインターフェース • ヒューズ保護付き安全システム内蔵 • 高いコストパフォーマンスのコンパクト設計 超低周波高電圧発生器は、華正が先進的な米国技術を用いて開発した新世代の試験システムです。7インチタッチスクリーン、ARM7マイコン、高速ADデータ収集回路を採用し、管理ソフトウェアを搭載しています。屋内外で使用でき、さまざまな条件下で信頼性の高い安定した試験電圧を提供します。 このVLF試験システムは、電力ケーブル、電力コンデンサ、中大型発電機やモーターなど、大きな等価絶縁容量を持つ電気機器の耐電圧試験に特に適しています。国産同類製品の欠点を克服し表1参照、輸入代替品に比べて優れたコストパフォーマンスを実現します。 超低周波高電圧発生器は、国家電力業界規格 ...

... • 複数の出力周波数: 0.1Hz、0.05Hz、0.02Hz、0.01Hz • 高負荷容量: 0.01 Hzで最大5.5 µF • 測定精度: ±3% • 正/負ピーク電圧誤差: ≤3% ± 3kV • 波形歪み: ≤5% • 広い動作条件: -10℃+40℃、≤85% RH • 屋内および屋外で使用可能 • 使いやすい7インチタッチスクリーンインターフェース • ヒューズ保護付き安全システム内蔵 • 高いコストパフォーマンスのコンパクト設計 超低周波高電圧発生器は、華正が先進的な米国技術を用いて開発した新世代の試験システムです。7インチタッチスクリーン、ARM7マイコン、高速ADデータ収集回路を採用し、管理ソフトウェアを搭載しています。屋内外で使用でき、さまざまな条件下で信頼性の高い安定した試験電圧を提供します。 このVLF試験システムは、電力ケーブル、電力コンデンサ、中大型発電機やモーターなど、大きな等価絶縁容量を持つ電気機器の耐電圧試験に特に適しています。国産同類製品の欠点を克服し表1参照、輸入代替品に比べて優れたコストパフォーマンスを実現します。 超低周波高電圧発生器は、国家電力業界規格 ...

... • 複数の出力周波数: 0.1Hz、0.05Hz、0.02Hz、0.01Hz • 高負荷容量: 0.01 Hzで最大5.5 µF • 測定精度: ±3% • 正/負ピーク電圧誤差: ≤3% ± 3kV • 波形歪み: ≤5% • 広い動作条件: -10℃+40℃、≤85% RH • 屋内および屋外で使用可能 • 使いやすい7インチタッチスクリーンインターフェース • ヒューズ保護付き安全システム内蔵 • 高いコストパフォーマンスのコンパクト設計 超低周波高電圧発生器は、華正が先進的な米国技術を用いて開発した新世代の試験システムです。7インチタッチスクリーン、ARM7マイコン、高速ADデータ収集回路を採用し、管理ソフトウェアを搭載しています。屋内外で使用でき、さまざまな条件下で信頼性の高い安定した試験電圧を提供します。 このVLF試験システムは、電力ケーブル、電力コンデンサ、中大型発電機やモーターなど、大きな等価絶縁容量を持つ電気機器の耐電圧試験に特に適しています。国産同類製品の欠点を克服し表1参照、輸入代替品に比べて優れたコストパフォーマンスを実現します。 超低周波高電圧発生器は、国家電力業界規格 ...

... 当社のVLF耐圧試験器は、高精度で安定した性能を発揮するように設計されており、精度と一貫性が最も重要となる重要な用途に最適です。科学研究​​、産業試験、環境モニタリングなど、お客様の最も厳しい要件を満たすように設計されています。 電気機器の高電圧耐量試験は、絶縁防止試験で規定される最も重要な項目の一つです。 耐電圧試験は、交流耐電圧試験と直流耐電圧試験に分けられます。交流耐電圧試験は、電源周波数、周波数変換、および0.1Hz超低周波試験技術に分けられ、そのうち0.1Hz超低周波技術は現在、国際電気標準会議が推奨する最新技術です。当社の新世代超低周波・高電圧発生器は、アメリカの最新技術を駆使して自主開発した中核製品です。7インチタッチスクリーン、最新のarm7シングルチップマイコン、高速広告取得回路を採用し、バックグラウンド管理ソフトウェアを搭載しています。国産同種製品の多くの欠点を克服し（表1参照）、コストパフォーマンスは同種の輸入品よりもはるかに優れています。これは、電力業界国家標準「超低周波および高電圧発電機通用技術条件（d）2004 ...

... 製品概要 HuazhengのVLF耐電圧試験器は、高精度で安定した性能を提供するよう設計されており、精度と信頼性が最も重要な重要なアプリケーションに最適です。科学研究、産業試験、環境モニタリングのいずれにおいても、最も厳しい顧客の要求を満たすように設計されています。 主な特徴 - 高度なデジタル周波数変換技術、マイクロコンピュータ制御、電圧上昇/下降、測定、保護が完全に自動化されています。 - 簡単な操作簡単な配線とユーザーフレンドリーなインターフェース。 - 包括的な保護複数の保護過電圧、過電流の両方の高電圧および低電圧側、迅速な動作応答時間≤10ms、安全性と信頼性を確保します。 - ...

... 当社のVLF耐電圧試験装置は、高精度で安定した性能を提供するよう設計されており、精度と信頼性が最も重要な用途に最適です。科学研究、産業試験、環境モニタリングの分野で使用され、最も厳しい要件を満たすように設計されています。 - 出力定格電圧：表3を参照 - 出力周波数：0.1Hz、0.05Hz、0.02Hz、0.01Hz - 負荷容量： - 0.05Hz 最大1.1µF - 0.02Hz 最大2.2µF - 0.01Hz 最大5.5µF - 測定精度：3% - 電圧の正負ピーク誤差：≤3% - ...

... HVA28 と HVA28TD は、中電圧ケーブルの状態を決定する本当にコンパクトでポータブルな VLF テスト セットです。 HVA28TDデバイスは、TD診断ユニットの拡張とすることができますHVA28デバイスと比較して、統合されたタンデルタ診断機能が含まれています。 それらは両方とも VLF および DC のテスト、またシースの欠陥の位置モードが付いているシースのテストを行います。 性能。サイズ、重量(14kg)、性能(最大10μF)ともに優れた特徴。 デューティサイクル。これらのガジェットの動作時間は熱的に制限されておらず、連続して動作する場合があります。 安全性試験セットには、オペレータと装置の両方を保護するために、2つの独立した接地装置（電子式および機械式放電）と、統合された12kVの過渡保護システム（50Hz）があります。 フィールドでの使用。保護等級IP67（蓋を閉じた状態）の防水性と堅牢性に優れたケースは、追加の輸送ソリューションを必要としません。 接続性。現場では、外部PCは必要ありません。すべての結果は、後でUSBまたはBluetooth経由でダウンロードして、さらに調査したり、ソフトウェアツールを使って簡単に報告することができます。 サービスとメンテナンス。オイルやアーク接点がない乾式変圧器は、これらのガジェットをほとんどメンテナンスフリーにします。 MWT: ...

... smartvlf®シリーズに新しい仲間が加わりました。 HVA68TDは、定格電圧46kV（IEEE 400.2-2013準拠）までの高圧ケーブルの状態を判定する、真にコンパクトでポータブルなVLFテストセットです。 VLFおよびDCテストと、シース障害位置測定モードによるシーステスト（追加の障害プローブが必要）を実行します。 HVAの高出力は、負荷の可能性を大きく広げます。より長いケーブルや複数のフェーズを並行してテストすることが可能です。内蔵のTan Delta診断ユニットにより、ケーブルシステムの状態を簡単に評価することができます。 新しいHVA68TDは、単なるVLFテスターではありません。VLFテストとタンデルタ診断機能に加えて、ケーブル絶縁体のアークの位置を事前に特定することができます。これにより、HVA68TDは最もスマートなVLFテストセットとなりました。 アークプリロケーション VLFテストに新次元を VLF耐電圧試験は、ケーブルの絶縁体の弱点を検出するために行われます。健全なケーブルは無傷で耐電圧試験を通過していますが、絶縁体があらかじめ損傷しているケーブルは、この試験中に破壊され、アークが発生します。 アークプリロケーション情報は、従来のVLFテストに付加価値を与え、その後のケーブル障害位置特定プロセスにおける時間とコストの節約に貢献します。 パフォーマンスを発揮します。クラス最高の出力パワーと優れたTD診断機能を両立。 デューティサイクル。これらのテストセットの動作時間は、熱的な制限がなく、連続的に動作することができる。 接続性を確保。オンサイトでは、外部PCは必要ありません。すべての結果は、USBまたはBluetooth経由で後でダウンロードし、さらなる調査やb2 ...

... HVA34-1 と HVA34TD-1 は、中電圧ケーブルの状態を決定する真にコンパクトでポータブルな VLF テスト セットです。 HVA34TD-1 デバイスは、統合されたタンデルタ診断機能が含まれており、TD 診断ユニットの拡張とすることができます HVA34-1 デバイスと比較して、TD リーク電流補正 (ガード端子) を備えています。 彼らは両方とも VLF と DC テストだけでなく、シース断層位置モードでシースのテストを実行します。 性能。サイズ、重量（39 kg）、性能（最大10 ...

... HVA45とHVA45TDは、中電圧ケーブルの状態を判断するための真にコンパクトでポータブルなVLFテストセットです。 HVA45TD デバイスには、統合されたタンデルタ診断機能が含まれており、TD 診断ユニットを拡張することができます HVA45 デバイスと比較して、TD リーク電流補正 (ガード端子) を備えています。 彼らは両方とも VLF と DC テストだけでなく、シース断層位置モードでシースのテストを実行します。 性能。サイズ、重量(39kg)、性能(最大10μF)ともに優れた特徴。 デューティサイクル。これらのガジェットの動作時間は熱的に制限されておらず、連続して動作する場合があります。 安全性試験セットには、オペレータと装置の両方を保護するために、2つの独立した接地装置（電子式および機械式放電）と、統合された12kVの過渡保護システム（50Hz）があります。 フィールドでの使用。保護等級IP67（蓋を閉じた状態）の防水性と堅牢性に優れたケースは、追加の輸送ソリューションを必要としません。 接続性。現場では、外部PCは必要ありません。すべての結果は、後でUSBまたはBluetooth経由でダウンロードして、さらに調査したり、ソフトウェアツールを使って簡単に報告することができます。 サービスとメンテナンス。オイルやアーク接点がない乾式変圧器は、これらのガジェットをほとんどメンテナンスフリーにします。 MWT: ...

... コンパクトなデザインと他に類を見ない高電圧出力パワーウェイトレシオを持つHVAテストセットは、市場では他に類を見ないものであり、b2エレクトロニクスの高電圧発電機は、あらゆる電圧レベルのあらゆるクラスで非常に望ましいものです。 HVA30-7は、中電圧ケーブルの状態を判定するコンパクトでポータブルなVLFテストセットです。VLFおよびDCテスト、およびシース・フォルト・ロケーション・モードでのシース・テストを実行します。 パフォーマンス。出力負荷の面で優れた特徴を持っています。 6.0.5 μF ...

... コンパクトなデザインと比類のない高電圧出力パワーウェイトレシオを持つHVAテストセットは、市場でも他に類を見ないものであり、b2エレクトロニクスの高電圧発電機は、あらゆる電圧レベルのあらゆるクラスで非常に望ましいものとなっています。 HVA40-5は、中電圧ケーブルの状態を判定するコンパクトでポータブルなVLFテストセットです。それは、VLFとDCテストを実行するだけでなく、シース断層位置モードでシースのテストを行います。 パフォーマンス。出力負荷の面で優れた特徴を持っています。 4.3 μF ...

... コンパクトなデザインと他に類を見ない高電圧出力パワーウェイトレシオを持つHVAテストセットは、市場では他に類を見ないものであり、b2エレクトロニクスの高電圧発電機は、あらゆる電圧レベルのあらゆるクラスで非常に望ましいものとなっています。 HVA54-3は、中電圧ケーブルの状態を測定するコンパクトでポータブルなVLFテストセットです。それは、VLFとDCテストを実行し、シース障害位置モードでシーステストと同様に実行します。 パフォーマンス。出力負荷の面で優れた機能を備えています。 デューティサイクル。この試験セットの動作時間は熱的に制限されておらず、連続して動作する場合があります。 安全性試験セットには、2つの独立した接地装置（電子式および機械式放電）と、オペレータと装置の両方を保護するための12kV過渡保護システム（50Hz）が組み込まれています。 接続性。現場では、外部PCは必要ありません。すべての結果は、後でUSB経由でダウンロードして、さらに調査したり、ソフトウェアツールを使って簡単に報告することができます。 堅牢なHVコネクタ。堅牢なHVコネクタは、さまざまなHVテストリードの長さの使用、交換ケーブルの迅速な交換、または診断システムの接続のためのよりシンプルなアップグレードパスを可能にします。 サービスとメンテナンス。オイル接点やアーク接点がない乾式変圧器のため、この試験セットはほとんどメンテナンスが不要です。 出力電圧 ...

... コンパクトなデザインと比類のない高電圧出力パワーウェイトレシオを持つHVAテストセットは、市場でも他に類を見ないものであり、b2エレクトロニクスの高電圧発電機は、あらゆる電圧レベルのあらゆるクラスで非常に望ましいものとなっています。 HVA68-2は、中電圧ケーブルの状態を測定するコンパクトでポータブルなVLFテストセットです。VLFおよびDCテスト、およびシース・フォルト・ロケーション・モードでのシース・テストを実行します。 パフォーマンス。出力負荷の面で優れた特徴を持っています。 2.0 μF ...

... コンパクトなデザインと比類のない高電圧出力パワーウェイトレシオを持つHVAテストセットは、市場でも他に類を見ないものであり、b2エレクトロニクスの高電圧発電機は、あらゆる電圧レベルのあらゆるクラスで非常に好まれています。HVA90は、中電圧ケーブルの状態を判定するコンパクトでポータブルなVLFテストセットです。VLFおよびDCテスト、シース・フォルト・ロケーション・モードでのシース・テストを実行します。 性能。サイズと重量対出力負荷を考慮した優れた機能。 デューティサイクル。この試験セットの動作時間は熱的に制限されておらず、連続して動作する場合があります。 安全性試験セットには、2つの独立した接地装置（電子式および機械式放電）と、オペレータと装置の両方を保護するための12kV過渡保護システム（50Hz）が内蔵されています。 接続性。現場では、外部PCは必要ありません。すべての結果は、後でUSB経由でダウンロードして、さらに調査したり、ソフトウェアツールを使って簡単に報告することができます。 堅牢なHVコネクタ。堅牢なHVコネクタは、さまざまなHVテストリードの長さの使用、交換ケーブルの迅速な交換、または診断システムの接続のためのよりシンプルなアップグレードパスを可能にします。 サービスとメンテナンス。オイル接点やアーク接点がない乾式変圧器のため、この試験セットはほとんどメンテナンスが不要です。 出力電圧 ...

... コンパクトなデザインと比類のない高電圧出力パワーウェイトレシオを持つHVAテストセットは、市場でも他に類を見ないものであり、b2エレクトロニクスの高電圧発電機は、あらゆる電圧レベルのあらゆるクラスで非常に望ましいものとなっています。 HVA94は、中電圧ケーブルの状態を判定するコンパクトでポータブルなVLFテストセットです。VLFおよびDCテスト、シース・フォルト・ロケーション・モードでのシース・テストを実行します。 性能。サイズと重量対出力負荷を考慮した優れた機能。 デューティサイクル。この試験セットの動作時間は熱的に制限されておらず、連続して動作する場合があります。 安全性試験セットには、2つの独立した接地装置（電子式および機械式放電）と、オペレータと装置の両方を保護するための12kV過渡保護システム（50Hz）が組み込まれています。 接続性。現場では、外部PCは必要ありません。すべての結果は、後でUSB経由でダウンロードして、さらに調査したり、ソフトウェアツールを使って簡単に報告することができます。 堅牢なHVコネクタ。堅牢なHVコネクタは、さまざまなHVテストリードの長さの使用、交換ケーブルの迅速な交換、または診断システムの接続のためのよりシンプルなアップグレードパスを可能にします。 サービスとメンテナンス。オイル接点やアーク接点がない乾式変圧器のため、この試験セットはほとんどメンテナンスが不要です。 出力電圧 ...
