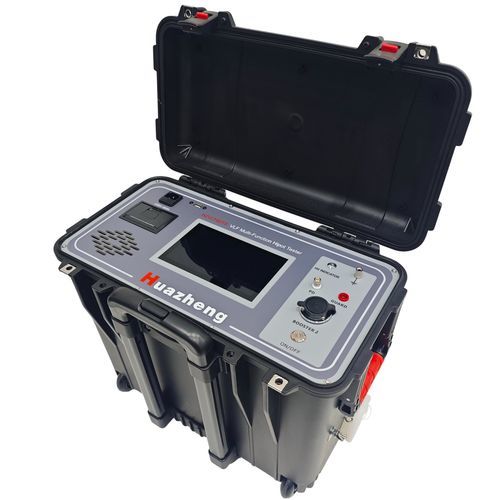

AC耐圧試験器 VLF

DC高電圧携帯型

製品概要
Huazheng の VLF 多機能耐電圧試験器は、ケーブルや高電圧コンポーネントの VLF 耐電圧試験、タンデルタ測定、およびオプションの直流／部分放電診断に対応する産業用高電圧試験器です。デジタル周波数変換とマイクロコントローラ制御により、印加電圧の立ち上げ・維持・停止、測定、保護を自動化し、HV 側の直接サンプリングと閉ループ制御を採用しています。

主な特長

• 自動 VLF 周波数変換（0.1 Hz ～ 0.01 Hz）、マイクロコントローラによる電圧上げ下げと保護管理。
• コンパクトな全電子設計、大型カラータッチスクリーンにより出力波形や試験パラメータを表示。
• 高電圧側の電圧・電流を直接サンプリングし、負帰還の閉ループ制御で容量性上昇を抑制。
• インテリジェント保護：試料の容量と試験電圧に基づく過電圧／過電流閾値の自動算出、異常時の自動停止（過電圧、過電流、低抵抗、フラッシュオーバ等）。
• 特定構成では最大 150 kV 程度の HV 出力オプションあり。

用途

• 中・高圧ケーブルの耐電圧試験（工場出荷検査および現場試験）。
• ケーブル付属品、端末、継ぎ手、モーター等の絶縁診断。
• 配電設備や産業プラントでの据付後試験、定期保守、受入試験。

モデル / 代表定格
30 kV（peak）— 自動周波数 0.1 Hz–0.01 Hz；負荷 ≤ 10 µF；オールインワン重量 ≈ 30 kg — ~10 kV クラス向け
40 kV（peak）— 自動周波数 0.1 Hz–0.01 Hz；負荷 ≤ 10 µF；オールインワン重量 ≈ 30 kg — ~10 kV クラス向け
50 kV（peak）— 自動周波数 0.1 Hz–0.01 Hz；負荷 ≤ 6 µF；オールインワン重量 ≈ 35 kg — ~20 kV クラス向け
60 kV（peak）— 自動周波数 0.1 Hz–0.01 Hz；負荷 ≤ 5 µF；オールインワン重量 ≈ 35 kg — ~25 kV クラス向け
80/90 kV（peak）— 2段昇圧トランス採用バリアント；負荷・重量は構成により変動 — 高電圧試験向け

技術仕様

• 定格出力電圧：機種により 30～90 kV（peak）。
• 出力周波数：自動変換 0.1 Hz ～ 0.01 Hz。
• 負荷容量：機種依存（上記参照）。
• 交流電圧分解能：0.1 kV；電圧精度：約 ±3%。
• 交流電流分解能：0.1 mA；電流精度：約 ±3%。
• ピーク誤差・波形歪み：≤ 3%。
• 動作環境：-10 ℃ ～ +40 ℃、相対湿度 ≤ 85%（結露なきこと）。
• 電源：標準 230 V ±5% 50 Hz（機種により 120 V ±5% 60 Hz 対応あり）。
• 接地検出：適正な接地が検出されない場合は昇圧を無効化。

オプション・注意事項

• オプションモジュール：直流試験、誘電損失（Tan Delta）、部分放電測定、試験中の容量・絶縁抵抗測定など。
• 60 kV を超える定格では、負荷容量向上のために一体にシリーズ接続した昇圧トランスを採用する構成があります。
