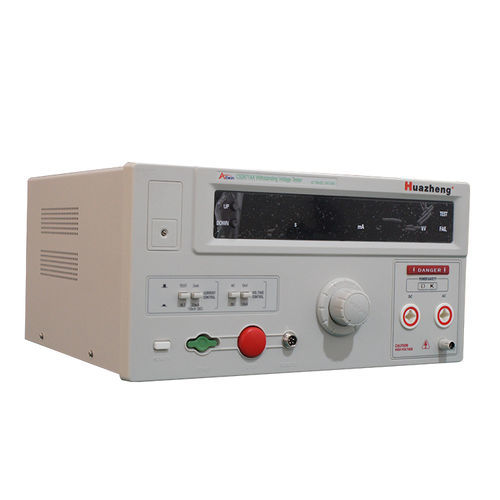

高電圧耐圧試験器 CS2671AX

DCAC

製品概要
耐電圧試験器は、耐電圧密度を測定するための機器です。各種測定対象物の破壊電圧、漏れ電流、その他の電気安全性能指標を視覚的に、正確かつ迅速に確認・試験できます。また、直流（交流）高電圧電源として機能し、部品および機器全体の性能を試験することも可能です。

• IEC、BS、UL、JISなどの国際および国内安全規格の要件に基づいて設計
• 耐電圧範囲は3kV～20kV、リーク電流は0～200mA
• 白物家電、電源、ケーブル、変圧器、接続端子、高電圧ベークライト電気製品、スイッチ、コンセント、プラグ、モーター、食器洗い機、洗濯機、乾燥機、電子レンジ、電磁機器、電子オーブン、電気ポット、電気炊飯器、テレビ、扇風機、医療サービス、化学工学、電子機器などに適用
• 強電システムの耐電圧保護の安全性確保や漏洩電流試験にも使用
• 科学研究室や技術監督部門にとっても不可欠な耐電圧実験装置
• CS267Xシリーズは世界中の先進的な耐電圧試験器を導入・消化し、中国ユーザーの多数の実用事例と組み合わせて強化・改善
• CS2670A、CS2670A-1、CS2670AX、CS2670Y、CS2671AX、CS2671BX、CS2671TX、CS2672BX、CS2672CX、CS2672DX、CS2673X、CS2674AX型などの耐電圧試験器をラインナップ

用途
メーター、機械全体などに使用され、強電システムの耐電圧保護の安全性確保や漏洩電流試験に用いられます。科学研究室や技術監督部門にとっても不可欠な耐電圧実験装置です。
特徴
CS267Xシリーズの耐電圧試験器製品は、世界中の先進的な耐電圧試験器を導入・消化し、中国ユーザーの多数の実用事例と組み合わせて強化・改善されています。
CS2674AX型などの耐電圧試験器は、当社工場が最新開発したフルデジタルモデルの耐電圧試験器シリーズ製品です。試験電圧とリーク電流の滞留時間の両方がデジタル表示され、この技術は中国で初めて適用されました。オリジナル製品をベースに性能がさらに向上しました。リーク電流は、さまざまな安全基準とユーザーのさまざまな要件に応じて、0.1mAから100mAまで連続的に任意に設定できます。
規格
IEC60065: オーディオ、ビデオおよび類似の電子機器の安全性
IEC60204-1: 機械の安全性
IEC60335-1: 家庭用および類似の電気機器の安全性
IEC60598-1: 照明器具の安全性
IEC60601-1: 医療用電気機器の安全性
IEC60950: 情報技術機器の安全性
IEC61010-1: 計測、制御、実験用電気機器の安全性
IEC61131-2: オートマトンのための安全性

技術パラメータ（CS2671AX）
・ACW: 10kV、20mA
・DCW: 10kV、10mA
・出力電圧範囲: 0.00～10.00kV
・最大出力: 200VA（10.00kV/20mA）
・最大電流: 20mA（AC）、10mA（DC）
・現行の範囲: 2mA、20mA、100mA
・出力波形: 正弦波
・波形ねじれ: ≦5%（無負荷または純抵抗負荷）
・テスト時間: 0.0秒～999秒（0=連続）
・電圧計範囲: 0.00kV～10.00kV
・電圧計精度: ±（5%+5語）
・電圧計分解能: 10V
・表示値: RMS
・電流計範囲: 0.100mA～20.00mA（AC）、0.100mA～10.00mA（DC）
・電流計分解能: 2mA：1uA、20mA：10uA
・電流計精度: ±（5%+5語）
・タイマー範囲: 0.0秒～999秒
・タイマー最小分解能: 0.1秒
・タイマー精度: ±（1%+50ミリ秒）

技術仕様・スペック（抜粋）

• モデル：CS2671AX
• AC耐電圧：10kV、20mA
• DC耐電圧：10kV、10mA
• 出力電圧範囲：0.00～10.00kV
• 最大出力：200VA
• 最大電流：20mA（AC）、10mA（DC）
• 出力波形：正弦波
• 波形ねじれ：≦5%
• テスト時間：0.0秒～999秒（0=連続）
• 電圧計分解能：10V
• 電流計分解能：2mA：1uA、20mA：10uA
• タイマー分解能：0.1秒
