高電圧分割器

測定用

製品概要

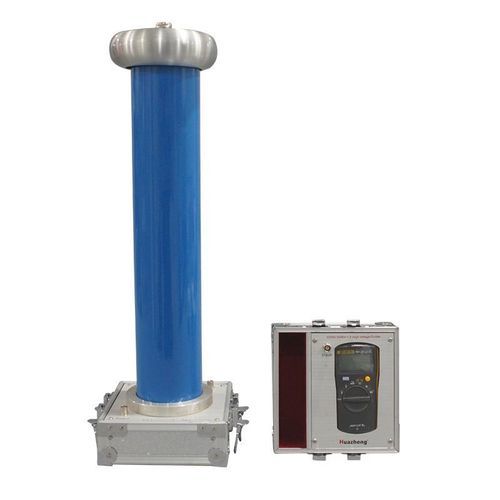

• このシリーズのAC/DC高電圧分圧器は、現場計測専用の計測機器であり、高電圧DC測定とAC高電圧測定の両方が可能です。本装置は、分圧装置と計測器の2つの部分で構成されています。平衡等電位シールド構造を備えた分圧電圧レギュレータは、完全に密閉された絶縁シリンダ内に高品質の電子部品を使用しています。装置全体は、正確な試験、良好な直線性、安定した性能、合理的な構造、持ち運びやすさ、簡単な操作、直感的な表示特性を備えています。そのため、理想的な現場計測機器です。

製品の特徴

• 高電圧アプリケーションにおいては、精度と安全性が最優先事項です。高電圧測定の厳しい要求を満たすよう、細部までこだわって設計された最先端のデバイス、高電圧分圧器をご紹介します。研究室、産業現場、教育機関など、あらゆる現場で活躍する当社の高電圧分圧器は、正確で信頼性の高い電圧分圧を実現し、性能と安全性を両立するように設計されています。
• 比類のない精度：高電圧分圧器の真髄は、比類のない精度です。本器は、高電圧レベルを、標準的な計測器で安全に測定できる扱いやすい低電圧レベルに正確に分圧することができます。この精度は、高品質の抵抗部品と容量部品を使用することで実現され、最小限の誤差と高い安定性を保証します。その結果、精度が不可欠なアプリケーションにおいて極めて重要な、一貫性と再現性のある測定を実現するデバイスとなっています。
• 堅固な安全機能：高電圧を扱う際には、安全性が極めて重要です。高電圧分圧器は、ユーザーと機器の両方を保護するための堅固な安全機能を備えています。本製品は、高品質の絶縁材と保護ケースを備えており、高電圧部品への偶発的な接触を防止します。さらに、予期せぬ電圧スパイクから保護する過負荷保護機能も内蔵しており、機器の長寿命と信頼性を確保しています。
• 多用途アプリケーション：高電圧分圧器は汎用性と適応性に優れ、幅広い用途に適しています。高電圧試験、計測機器の校正、電源設計、教育用デモンストレーションなど、幅広い用途に使用できます。コンパクトで持ち運びやすい設計により、様々なシステムに容易に統合でき、ユーザーに柔軟性と利便性を提供します。
• ユーザーフレンドリーなデザイン：使いやすさは、高電圧分圧器の重要な要素です。ユーザーフレンドリーなインターフェースと分かりやすいラベル表示により、セットアップと操作が簡単です。詳細な取扱説明書とカスタマーサポートをご用意しており、ユーザーが本器の性能を最大限に引き出せるようサポートいたします。
• 結論：まとめると、高電圧分圧器は高電圧測定に携わるすべての人にとって必須のツールです。精度、安全性、汎用性、そしてユーザーフレンドリーな設計を兼ね備え、市場において際立った選択肢となっています。高電圧分圧器に投資し、正確で安全な高電圧測定がもたらす安心感をぜひご体験ください。

最小テクニカル指標
1. 精度と高電圧インピーダンス
電圧グレード｜AC/DC50kV｜AC/DC100kV｜AC/DC150kV｜AC/DC200kV｜AC/DC300kV
電圧比｜1000:1（全グレード共通）
インピーダンス｜200MΩ｜400MΩ｜600MΩ｜800MΩ｜1200MΩ
正確さ（DC値）｜1.0ステージ｜1.0ステージ｜1.0ステージ｜1.0ステージ｜1.0ステージ
正確さ（AC値）｜1.5ステージ｜1.5ステージ｜1.5ステージ｜1.5ステージ｜1.5ステージ

2. 職場環境
温度: 0~40℃
湿度: 85%RH未満

3. 体積と重量
電圧グレード｜AC/DC50kV｜AC/DC100kV｜AC/DC150kV｜AC/DC200kV｜AC/DC300kV
寸法（mm）｜170×170×600｜170×170×800｜220×220×1100｜220×220×1500｜220×220×2100
重量（kg）｜約10｜約15｜約20｜約25｜約36

特徴・スペック一覧

• AC/DC高電圧測定対応
• 分圧比1000:1
• 高インピーダンス設計（最大1200MΩ）
• 高精度（DC: 1.0ステージ、AC: 1.5ステージ）
• 幅広い電圧グレード（50kV～300kV）
• 堅牢な絶縁・安全設計
• 持ち運びやすいコンパクト設計
• 多用途（試験、校正、教育など）
• 動作温度範囲: 0～40℃
• 最大湿度: 85%RH未満
