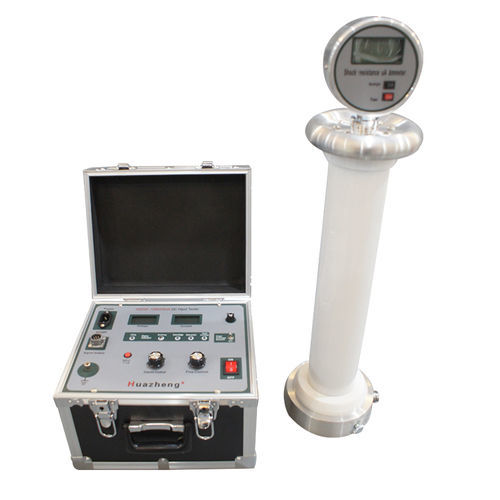

高電圧耐圧試験器 HZZGF

DC

DC耐圧試験器は、高周波パルス幅変調（PWM）技術を採用し、高電圧の安定性、小さなリップル係数、高速で信頼性のある保護回路を備えた精密な調整を提供します。広い温度範囲のLCDスクリーンは、緑色のバックライトを使用しており、明るい場所でも暗い場所でもクリアな表示が可能です。高圧部品には新しいデュポン充填材料が使用されており、製品の安定性と信頼性が向上しています。この製品は、電力供給部門、変圧器工学会社、大規模な工業企業、科学研究機関での予防試験において、安定化されたDC高電圧電源として広く使用されています。 主な機能: - DC耐圧試験器は、高周波PWM技術を使用して高電圧の安定性、小さなリップル係数、高速で信頼性のある保護回路を備えた精密な調整を提供します。デバイスは大容量デバイスからの直接放電に耐えることができます。コンパクトで軽量で、現場での使用に便利です。 - 電圧は全範囲で滑らかに線形に調整可能です。電圧調整精度: 0.1%。電圧測定精度: 0.5%。解像度: 0.1kV。電流測定精度: 0.5%。最小解像度: 制御ボックス1μA、漏れ電流0.1μA。 - 発電機はAC220V電源（AC220V±10%、50Hz±1%）を使用し、リップル係数は0.5%未満で、全天候型の現場使用に適しています。 - 高電圧増幅器はデュポン材料を使用し、完全に固体封止されており、空気または油封装置の不便を排除します。広いベースと軽量の外筒により、安定した設置と簡単なメンテナンスが可能です。 - 75% MOA電圧スイッチボタンで、避雷器のテストが簡単に行えます。 - 過電圧設定機能は調整中に過電圧値を表示します。デバイスは過電圧、過電流、短絡に対して完全に保護されています。ケーブル試験の理想的なツールです。 - 完全なブレークラインとゼロ電圧スタート保護機能により、オペレーターとサンプルの安全が確保されます。製品には漏れ電流用の制御ボックス、シンプルでわかりやすいパネルデザイン、操作のための音声プロンプトが備わっています。 製品モデルと技術パラメータ: 電圧 (KV)/mA | 制御ボックス | 高電圧ユニット 60/2-5 | 60KV | 310 * 250 * 230 mm | 5kg | 470 * 260 * 220 mm | 6kg 80/2-5 | 80KV | 310 * 250 * 230 mm | 6kg | 490*260*220 mm | 8kg 100/2-5 | 100KV | 310 * 250 * 230 mm | 6kg | 550*260*220 mm | 8kg 100/10 | 100KV | 310 * 250 * 230 mm | 7kg | 600 * 260 * 220 mm | 10kg 120/2-5 | 120KV | 310 * 250 * 230 mm | 7kg | 600 * 260 * 220 mm | 10kg 200/2-5 | 200KV | 310 * 250 * 230 mm | 8kg | 1000 * 280 * 270 mm | 20kg 300/2-5 | 300KV | 310 * 250 * 230 mm | 9kg | 1300 * 280 * 270 mm | 22kg 出力特性: 負荷特性、無負荷スタート、連続調整 動作電源: 50Hz AC220V±10% 電圧誤差: 0.5%±2、最小解像度0.1KV 電流誤差: 0.5%±2、最小解像度0.1μA リップル係数: 0.5%以上 電圧安定性: ランダム変動、グリッド変動は10%未満、変動は0.5%未満 作業方法: 間欠動作、定格負荷で30分未満 作業条件: 温度: 0~40°C、湿度: 90%未満 保管条件: 温度: -10°C~40°C、湿度: 90%未満 高度: 3000メートル未満 安全上の注意: - プラグを取り付けたり取り外したりする際は、必ずプラグの金属リングを持ってください。コードを引っ張って切断しないでください。 - オペレーターの安全のため、常に信頼性の高い放電ポールを使用してください。使用するのは信頼性の高いアイテムのみです: 1. 放電棒、2. 放電クリップ、3. アースリード。放電時には、常にリードの端を接地して、アースとサンプル間のアーク放電を防止してください。 - 電源メインスイッチ: 高電圧をスイッチに直接接続しないでください。シャットダウン時には常に高電圧スイッチを使用してください。 - 高電圧スイッチ: 高電圧が上昇すると、高電圧スイッチがオンになります。テスト後は、常にスイッチをオフにしてから電源をオフにしてください。 - 電源を使用する際は、電源電圧に注意してください。テスト後は、対象物を1分間完全に放電させてください。
