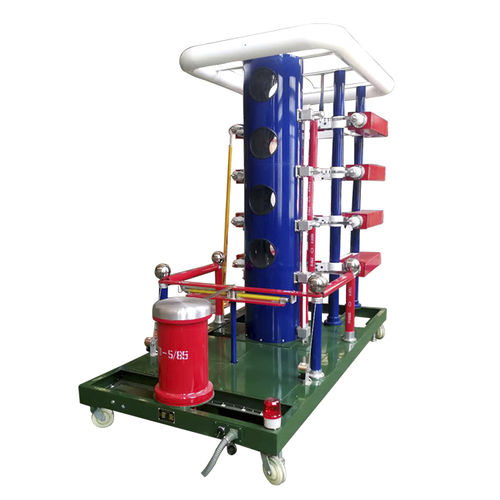

衝撃圧テスト システム HZCJ

電気回路網用モジュール式高電圧

• 定格電圧: 3000kV • 定格段電圧: 200kV × 15段 • 定格エネルギー: 450kJ • 全体容量: 0.1µF (30 × 3µF/100kV コンデンサ) • 波形: 雷インパルス 1.2/50µs、開閉インパルス 250/2500µs、チョップ波 2–6µs • 継続時間: ≥70% 定格電圧、120s 動作サイクル • 分圧器精度: ≤±1%、応答時間 ≤100ns Huazheng 3000kV インパルス電圧発生器は、変圧器、絶縁体、ブッシング、GIS システムなどの高電圧機器試験用に特別に設計されています。標準的な雷インパルス全波、開閉インパルス波、チョップインパルス波を生成し、GB/T 311、GB/T 16927 およびその他の国際規格に厳密に準拠しています。モジュラー式タワーデザインと堅牢な構造により、研究室および現場環境での絶縁協調および耐電圧検証に信頼性の高い性能を提供します。 主な利点には、油浸式充電変圧器、高電圧整流シリコンスタック、安定出力のための定電流充電システムが含まれます。構造は 15 段積み重ねられた設計で、油浸コンデンサ、抵抗器、トリガー付き球ギャップを備えており、確実な放電同期を保証します。弱減衰型コンデンサ分圧器、切断ギャップ装置、モジュール式付属品を搭載したこの発生器は、優れた波形忠実度と再現性を実現し、電力研究所、メーカーおよび高電圧試験室に最適です。
