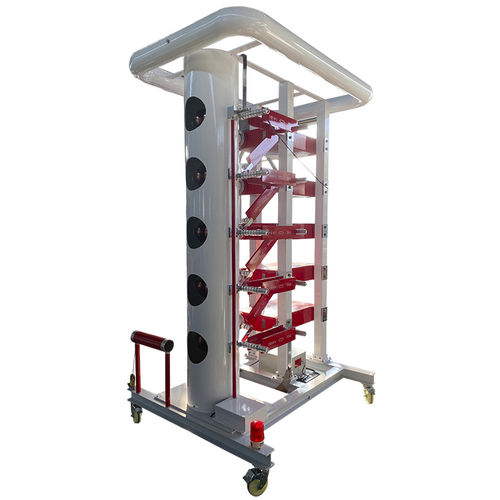

電動式テスト システム HZCJ

衝撃圧不特定オンサイト

• 定格電圧: 900kV • 定格段電圧: 150kV × 6段 • 定格エネルギー: 67.6kJ • 全体容量: 0.167µF (12 × 2µF/75kV コンデンサ) • 波形: 雷インパルス 1.2/50µs、チョップインパルス 2–6µs • 分圧器精度: ≤±1%、応答時間 ≤100ns • 動作サイクル: ≥70% 定格電圧、120s 連続運転 Huazheng 900kV インパルス電圧発生器は、変圧器、リアクトル、ブッシング、絶縁体、避雷器およびその他の20kVクラスまでの高電圧機器に対する標準的な雷インパルス全波およびチョップ波試験用に設計されています。GB/T 311、GB/T 16927、JB/T 7616 および関連する国際規格に準拠して構築され、高精度で再現性のある試験波形を提供し、絶縁協調および耐電圧試験に最適です。油浸コンデンサ、精密抵抗器およびトリガー付き球ギャップにより、信頼性の高い放電同期と過酷な試験条件下での長寿命を保証します。 システムは、油浸式変圧器、高電圧整流器および極性切替機構を備えた定電流充電ユニットを採用し、安定かつ柔軟な運転を実現します。先進的な制御台は、データ収集、光ファイバー制御、波形表示および自動レポート生成を統合し、操作員の安全性と効率を確保します。信頼性の高い性能、コンパクトな構造および厳格な試験基準への適合により、Huazheng 900kV インパルス発生器は、電力会社、研究機関および高電圧試験所に理想的な選択肢です。
