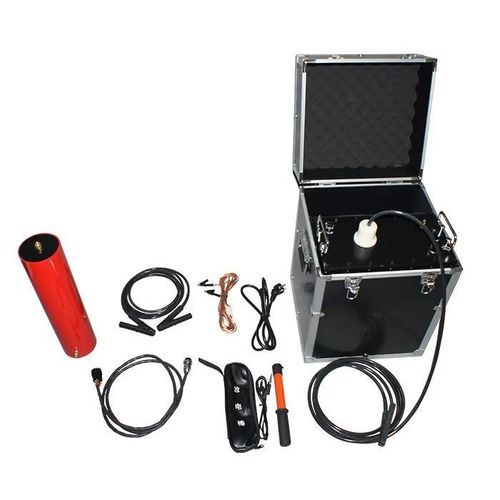

電圧試験機 HZDP VLF Series

VLFケーブル携帯型

当社のVLF耐電圧試験装置は、高精度で安定した性能を提供するよう設計されており、精度と信頼性が最も重要な用途に最適です。科学研究、産業試験、環境モニタリングの分野で使用され、最も厳しい要件を満たすように設計されています。 - 出力定格電圧：表3を参照 - 出力周波数：0.1Hz、0.05Hz、0.02Hz、0.01Hz - 負荷容量： - 0.05Hz 最大1.1µF - 0.02Hz 最大2.2µF - 0.01Hz 最大5.5µF - 測定精度：3% - 電圧の正負ピーク誤差：≤3% - 電圧波形の歪み度：≤5% - 使用条件：屋内、屋外；温度：-10℃〜+40℃；湿度：≤85%RH - 電源ヒューズ：表3を参照 - 電源：電圧220V±5%、60Hz 注意：ポータブル発電機を電源として使用する場合、発電機の出力電圧と周波数は安定している必要があります（通常、電力は3kW以上、周波数は60Hz、電圧は220V±5%）。 I. 概要 電気機器の高電圧耐圧試験は、絶縁予防試験で指定されている最も重要な項目の1つです。耐圧試験は、AC耐圧試験とDC耐圧試験に分けられます。AC耐圧試験は、電力周波数、周波数変換、0.1Hz超低周波試験技術に分けられ、0.1Hz超低周波技術は現在の国際電気標準委員会によって推奨されている最新技術です。当社の新世代の超低周波高電圧発生器は、最新のアメリカ技術を使用して独自に開発されたコア製品です。7インチタッチスクリーン、最新のARM7シングルチップマイクロコンピュータ、高速AD取得回路を採用し、バックグラウンド管理ソフトウェアを備えています。国内の類似製品の多くの欠点を克服し（表1を参照）、そのコストパフォーマンスは類似の輸入製品よりもはるかに高いです。特に大きな絶縁等価容量を持つ電気機器（電力ケーブル、電力コンデンサ、大中型発電機およびモーターなど）の耐圧試験に適しており、2004年に新たに発行された電力産業の国家標準、超低周波高電圧発生器の一般技術条件（d）l / t849.4-2004に準拠しています。 II. 製品の特徴 - 先進技術：デジタル周波数変換技術、マイクロコンピュータ制御、圧力上昇、圧力低下、測定、保護など。 - 試験プロセスは完全に自動化されています。 - 操作が簡単：簡単な配線、直感的な操作。 - 包括的な保護：複数の保護（過電圧保護、高低電圧側の過電流保護）、迅速な動作（動作時、部屋≤10ms）、機器は安全で信頼性があります。 - 安全性と信頼性：コントローラーは高電圧発生器の低電圧に接続されており、光電制御により安全で信頼性のある使用が可能です。 - 高低電圧閉ループ負帰還制御回路が採用されており、出力に容量上昇効果はありません。 - 完全な構成：静電容量式タッチスクリーン、LCDディスプレイ、自動保存、自動印刷。 - 広い試験範囲：0.1Hz、0.05Hz、0.02Hzの多周波数選択、広い試験範囲。 - 小型で軽量：屋外での操作に非常に便利です。 - 上位コンピュータのバックグラウンド管理ソフトウェア（選択的組み立て） III. シリーズ製品の技術パラメータ - モデル：30/1.1、40/1.1、50/1.1、60/1.1、80/1.1、90/1.1 - 定格電圧：30kV、40kV、50kV、60kV、80kV、90kV（ピーク値） - 負荷容量：0.1Hz、≤0.5µF；0.05Hz、≤1.1µF；0.02Hz、≤2.2µF；0.01Hz、≤5.5µF - 電源：220V±5%、60Hz - 安全管：10A、15A - 製品構造と重量：コントローラー：4kg；電圧ブースター：20kg、40kg、50kg、55kg
