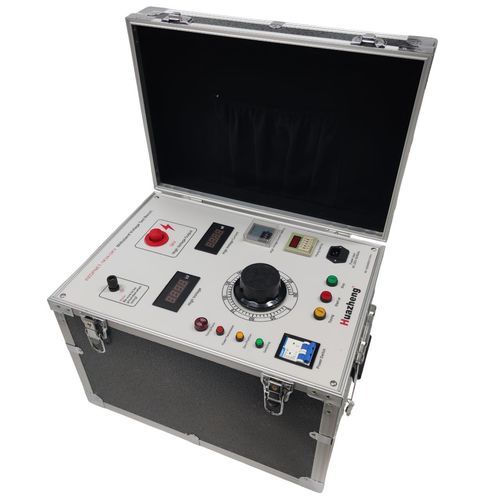

耐電圧試験機 HZGPNET-1KVA/3KV

電圧パルス電気絶縁性ケーブル

製品概要
本器は魅力的なデザインを特徴としており、出力電圧はデジタルチューブに表示されるため、明確で直感的、かつ正確です。各パラメータ設定は小型キーボードで入力できるため、操作性も抜群です。装置全体は、先進技術、合理的なレイアウト、高精度、優れた信頼性、そしてメンテナンスの容易さを特徴としています。

本器は、制御ボックスと試験電圧を一体化した設計を採用しています。電流保護はダイヤルで調整可能で、本体は小型軽量です。小型AC/DCブースターとして知られる本器は、発電所、電力供給・配電システム、科学研究機関などのユーザーにとって基本的な試験装置として利用されています。様々な電気製品、部品、絶縁材料に対し、規定の電圧下で絶縁耐力試験を実施し、製品の絶縁レベルを評価し、絶縁欠陥を特定し、過電圧耐性を検証するために使用されます。

製品パフォーマンス・機能

• 本器のAC耐電圧は最大3kV AC、0.33A ACまで上げることができます。
• 本装置は、アルミニウム合金製の筐体を採用したポータブル設計で、強力な耐干渉性、コンパクトな構造、そして洗練された外観を備えています。容量要件がそれほど高くない場所におけるDC耐電圧試験のニーズに効果的に対応します。
• 本器はデジタルダイヤルによるタイミング制御を採用しており、試験対象物を偶発的な故障による損傷から効果的に保護します。また、絶縁や耐電圧試験など、特定のタイミング制御が必要な状況に対応する時間設定機能も備えています。
• 電圧計と電流計の独自のレイアウトにより、オペレーターは一目で簡単に読み取ることができます。

製品テクニカル指標
1. 機器の動作電圧：AC220V±10％
2. 機器試験精度：交流電流：1.5レベル
AC電圧：レベル1.5
3. 計器出力範囲：
出力電力: 1KVA
出力電流: 0.33A
出力電圧: 3KV
4. 時間設定 0～99秒 0～99分 0～99時間
5. 計器出力電流設定：1KVAの最大値は333mAを超えない

製品の使い方

• まず、高電圧試験製品の出力に試験線を接続し、同時に人体安全を確保するため、2.5平方ミリメートル以上の裸銅線でアースを接続します。電流を設定し、電圧を上げます。装置は定格電流の超過に対して保護します。
• ダイヤルを使って時間を設定します（スイッチは右から左へ0秒と10秒単位で増加します。例えば、「10」秒は「1」と「0」と表示されます）。最大設定時間は99秒で、試験前に設定してください。試験後はタイミングスイッチを押さないでください。そうしないと、設定された時間が不正確になる可能性があります。
• 配線が正しいことを確認した後、電源プラグを差し込み、電源スイッチをオンにします。電源表示ランプ（緑）とゼロ表示ランプ（黄）が点灯します。ゼロ表示ランプが点灯しない場合は、電圧レギュレータをゼロに戻してください。
• 黄色のライトが点灯したら、「スタート」ボタンを押してください。出力表示ライト（赤）が点灯します。点灯しない場合は、「停止/リセット」ボタンを押してから、もう一度「スタート」ボタンを押してください。
• 赤ランプが点灯すると、電圧が上昇し始める可能性があります。高電圧と高電流に十分注意してください。定格試験電圧に達したら、タイミングスイッチを押してタイマーをスタートさせます。設定時間経過後、高電圧は自動的に遮断されます。昇圧中に高電圧と高電流が突然ゼロになった場合は、試験製品が故障しているか、設定電流が低すぎるため過電流保護が作動していることを示します。
• 時間が経過したら、電圧レギュレータを「ゼロ位置」に調整します。テストが完了したら、電源スイッチをオフにします。

製品の使用環境
1. 周囲温度：0～40℃
2. 高度:
3. 相対湿度：
4. 作業場には、断熱性に重大な影響を与える可能性のある化学粉塵や爆発性物質が存在してはなりません。

製品使用上の注意

• 耐電圧テスターを使用する前に、以下の注意事項をよくお読みください。
• （1）適切なアース接続を備えた3孔電源ソケットを使用してください。
• （2）計器のアース端子は確実にアース（中性線ではない）に接続されなければならない。
• （3）作業者は絶縁手袋を着用し、足元に絶縁マットを敷くこと。
• （4）機器の電源を入れる前に、「電圧調整」ノブが反時計回りに最後まで回されていることを確認してください。
• （5）電圧出力中は、被試験装置またはテストリードに触れないでください。試験対象を接続する際は、高電圧出力がないことを確認してください。
• （6）事故防止のため、高電圧出力端子とアース線間の短絡を避けてください。
• （7）事故が発生した場合には、直ちに電源を切ってください。
• （8）リモコンスティックを使用して試験を行う場合は、危険を避けるため細心の注意を払ってください。
• （9）機器が無負荷状態で高電圧が調整されている場合、表示される漏れ電流は通常の開始電流であり、試験精度に影響を与えません。
• （10）直射日光を避け、高温多湿、埃っぽい環境での使用や保管を避け、機器を適切に保守してください。作業者は持ち場を離れる際には、機器の電源を切断する必要があります。

特徴・仕様（リスト）

• 動作電圧：AC220V±10％
• 試験精度：交流電流1.5レベル、AC電圧1.5レベル
• 出力電力：1KVA
• 出力電流：0.33A
• 出力電圧：3KV
• 時間設定：0～99秒、0～99分、0～99時間
• 最大出力電流：333mA（1KVA時）
