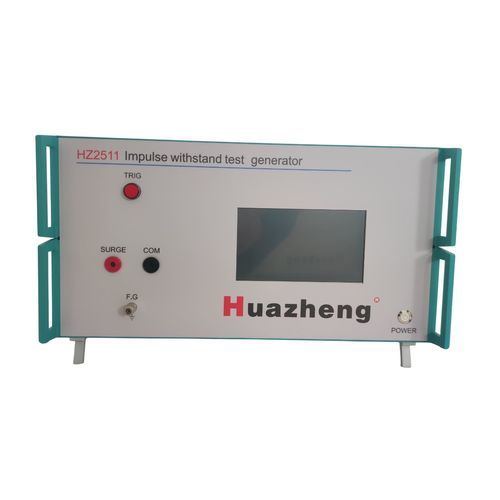

電圧インパルス発電機 HZ2511

コンパクトデジタル高電圧

インパルス耐圧試験器（IWG）は、高電圧条件下で電気機器および部品の絶縁強度を評価するために設計された専門的な電気試験装置です。この発生器は、雷撃やスイッチング操作中に電気システムが遭遇する可能性のある過渡過電圧をシミュレートし、エンジニアが絶縁材料の耐久性と信頼性を評価できるようにします。 HZ2511は、電気リレーの電気クリアランス、漏洩距離（クリーぺージ）、およびその他の絶縁特性を検証するために設計されたインテリジェント制御テスターです。 I. 序文 - 機器を分解しないでください。内部部品はユーザーによって交換できません。 - 爆発の危険がある場合は、機器の電源を入れたり操作したりしないでください。 - 機器は乾燥した室内で使用してください。結露が見られる場合は、使用前に発生器を乾燥させてください。 - この機器を使用する前に、配線（接続）が正しいことを確認してください。 - 機器が使用中の場合、機器内部およびパネルソケットには危険な電源電圧または高電圧があります。湿った物体を介した直接または間接の接触は致命的な危険をもたらします。 - テストリード/ラインを接続または取り外す際は、機器が停止していることを確認してください。 - 電源コードを取り付けたり取り外したりする前に、電源スイッチをオフにしてください。 - 機器の安全な操作を確保するために、機器のヒューズが切れた場合は、同じタイプと仕様のヒューズに交換してください。 標準: IEC 60255-5: 電気リレー 第5部: 電気リレーの絶縁試験 II. インパルス耐圧試験器の特徴 - プログラム可能な制御技術を採用し、制御システムが超コンパクトで高信頼性のインテリジェントな自動制御と測定を実現 - 主要コンポーネントは高品質の輸入部品を採用し、品質保証、安定した信頼性のある出力を提供 - 操作インターフェースは7.0インチの大型LCDタッチスクリーンを使用し、柔軟なプログラミングが可能。インターフェースは現在のテストの状態と設定を記憶します。中断されたテストは以前の設定で続行できます。 III. 技術データ - 電圧極性: 正、負、正から負、負から正 - 試験電圧: 500~12000V ±10% - 電圧波形: 1.2±30% 50±20% μs - 出力インピーダンス: 500Ω (±10%) - 時間間隔: 3~9999秒 - 試験回数: 1~9999回 IV. メンテナンス - 機器が長期間使用されない場合は、定期的に埃を払い、通電して正常な動作を確保してください。 - LCD画面に触れる際は、鋭利な物や過度の力を使用しないでください。画面を損傷したり、寿命を短くしたりする可能性があります。 - 機器は定期的に関連する計量機関に送って検査と校正を受ける必要があります。 V. 梱包リスト 1. HZ2511 - 1 2. ヒューズ 3A - 2 3. 電源コード 1.8m - 1 4. 赤色テストライン (6m×1m) - 1 5. 黒色テストライン (6m×1m) - 1 6. アース線 (4m×1.5m) - 1 技術仕様 - モデル: HZ2511 - プログラム可能なインテリジェント制御 - 7.0インチLCDタッチスクリーンインターフェース - 試験電圧範囲: 500~12000V ±10% - 出力インピーダンス: 500Ω (±10%) - 電圧波形: 1.2±30% 50±20% μs - 時間間隔: 3~9999秒 - 試験回数: 1~9999 - 準拠: IEC 60255-5
