強度: 40 N

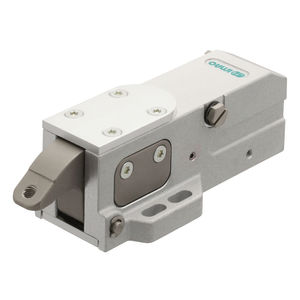

... 空気圧式ピンホールディングクランプは、空気を使用した自動クイックファスナーです。 機械内での工具、プレート、治具の頻繁な交換に最適です。 空気圧式ピンホールディングクランプは、半導体製造、食品加工、医薬品、化粧品製造、包装機械のセットアップ時間を短縮します。 ボールロックによる確実なクランプ 複動 インナースプリングは空気を供給せずにクランプを維持します。 - 技術情報 力を締め金で止めること: 20/60N 保持力：70/130N - 材料 本体：SCS13ステンレス鋼（SUS304相当 ピストンSUS303ステンレス ウェッジ/ボール：SUS440Cステンレス鋼/焼入焼戻し スプリング。SUS304WPBステンレス 保持リング：SUS304ステンレス シールです。ニトリルゴム（NBR ...
Imao Corporation/イマオコーポレーション
強度: 50 N - 190 N
... 空気圧式IDホールディングクランプは、空気を使用した自動クイックファスナーです。 機械内での工具、プレート、治具の頻繁な交換に最適です。 空気圧式IDクランプは、半導体製造、食品加工、医薬品、化粧品製造、包装機械のセットアップ時間を短縮します。 拡大によるIDクランプ 複動 省スペースのためのコンパクト設計 - 技術情報 推奨クランプ径：φ16～φ20 使用空気圧（MPa）。) 0.3 - 0.7 保持力：77N - 材料 本体：SCS13ステンレス（SUS304相当 爪・ワッシャーSUS630ステンレス/析出硬化型 ピストンSUS303ステンレス 引張り軸。SUS420J2ステンレス/無電解ニッケルメッキ/焼入焼戻し スプリング。SUS304WPBステンレス 保持リング：SUS304ステンレス シールです。ニトリルゴム（NBR ...
Imao Corporation/イマオコーポレーション
強度: 140 N - 320 N
... 空気圧式押し下げクランプ。 ウェッジ機構は、同サイズのエアシリンダに比べ、クランプ力を150％増加させます。 ウェッジ機構は、クランプ方向に対して反力があってもしっかりと保持します。 クランプ力：140N、320N 動作空気圧力：0.3～1.0MPa ...
Imao Corporation/イマオコーポレーション
強度: 1 kN - 2.5 kN
... 空気圧プルクランプ。 貫通穴付きクランプ加工により、多面加工が可能です。 ウェッジ機構は、同サイズのエアシリンダに比べて 200% にクランプ力を増加させます。 クランプ力:1 kN, 2.5 kN 作動空気圧力:0.3-1.0 MPa ...
Imao Corporation/イマオコーポレーション
... スイングクランプ、油圧式複動/単動、スプリングリターン式 スイングクランプは、ワークの取り外しや配置の際にクランプポイントを明確にする必要があるクランプ固定具用に設計されています。これらのスイングクランプは、単動または複動のトラクションシリンダーとして動作します。スイングクランプのハウジングは3種類から選択でき、作動方法もさまざまです。クランプ動作は、スイベルとストロークを組み合わせた動作で開始されます。実際のクランプ動作は、リニアな動きで行われます。左右の旋回角度が90°のタイプもあり、幅広いバリエーションがあります。スイングクランプは、切粉から保護する金属製ワイパーを備えているため、非常に耐久性に優れています。また、過負荷保護機能により、スイングプロセスがブロックされた場合でも、スイング機構を損傷から保護します。 材質 ハウジングとピストン ...
強度: 7 kN
... 独立したロックポート 複動、最高使用 圧力250 bar ポジションフレキシブルクランプは、共通の油圧ポートで作動する2つの可動式ジョーを備えた小型万力です。クランプエリア内の位置に関係なく、ワークはニッパー状に（フローティング）クランプされます。別のロックポートにより、両ジョーは油圧でロックされます。加工力が加わると、クランプされたワークは「フローティング」しなくなります。ロッキングポートへのオイル供給は、シーケンスバルブまたは第2のクランプ回路で制御できます。 位置決めフレキシブルクランプエレメントは、不安定なワークの支持とクランプに使用できます。クランプエレメントは変形することなく、クランプポイントの位置に適応します。振動を緩和し、あらゆる方向からの加工力を補正します。 ...
Römheld GmbH Friedrichshütte
強度: 7.5 kN
... 複動, 独立したロックポート オプションで位置監視機能付き 最高使用圧力 250 bar 位置決めフレキシブルクランプエレメントは、不安定なワークの支持とクランプに使用できます。クランプエレメントは変形することなく、クランプポイントの位置に適応します。振動を緩和し、あらゆる方向からの加工力を補正します。 位置決めフレキシブルクランプ爪は、U字型の取り付け本体と、切り粉保護付きの2本の短い高圧ホースでオイルを供給する変位可能に埋め込まれたクランプユニットから構成されています。 可動式クランプユニットには複動式油圧シリンダーが内蔵され、そのクランプ力はクランプレバーを介して180°ワークサポートに導入されます。 このサポートは高さ調節が可能で、厚みの異なるワークをクランプします。クランプ後、クランプユニットは単動シリンダーによりマウントボディにロックされます。クランプレバーを制御するために、誘導式または空気圧式の位置監視が可能です。 ...
Römheld GmbH Friedrichshütte
強度: 5 kN - 18 kN
... オートロック 複動、最高使用 圧力 300 bar クランプおよびサポートエレメントは、くさび原理によるメカニカルロック付き油圧クランプシリンダーです。クランプ力に逆らう力、例えば加工力は、くさび形ピストンのわずかな弾性で支持されます。反力は最大クランプ力を超えてはなりません。 クランピングボルトには、高さ調整用のコンタクトボルトや形状調整用のコンタクトボルトをねじ込むための内ねじが装備されています。 ハウジングは様々な固定と接続が可能です。 オイルの供給は、前面からフィッティングで行うか、またはオプションで、両側または底面にOリングシール付きのドリルチャンネルを通して行います。 ...
Römheld GmbH Friedrichshütte
... この油圧作動式同芯クランプエレメントは、深さの浅い内径のワークを受けるために、特に低いクランプ爪を装備することができます。 適切なワークピースはクランプジョーの上に直接載せることができるため、追加のサポートポイントは必要ありません。 2点式と3点式の組み合わせにより、2つのセンタリング穴のあるワークも正確に位置決めできます。 説明 2点または3点のベースジョーは、ハウジング中央の円錐形のコンタクトボルトに結合され、複動式油圧ピストンによって駆動されます。 要求される同期精度を得るため、すべての部品は高精度で製造されています。窒化処理されたベース・ジョーには3つの固定ネジがあります。 希望するセンタリング径に応じて、調整されたクランプ爪は常に少なくとも2本のネジで固定できます。 クランプジョーの正確な位置は、2つのドリルブッシュで固定されます。 正圧接続 標準の正圧保護機能により、穴の中心に切り屑が残らないため、ベースジョーは自由に戻ることができます。 空気圧式ストロークエンド制御 正圧保護機能は、アンクランプ位置の制御にも使用できます。戻りクランプジョーは、正圧接続の穴の終端位置で閉じます。 オプションの接触制御 接触制御付きバージョンでは、空気圧がベースジョーの一方に供給され、クランプジョーに伝達されます。 クラウニングされたクランプ面には小さな穴が開いています。ワークが正しくクランプされると、この穴が閉じます。 ...
Römheld GmbH Friedrichshütte
強度: 60 kN - 216 kN
... 複動 2x45° スイング角 近接スイッチによりクランプ位置とアンクランプ位置を監視。 スイング機構はスプリング式過負荷保護装置で保護され、非常停止装置付き。タイロッド、ピストン、スイング機構は硬化処理されています。油圧システムはワイパーリングで保護されています。 用途 - プレスラム - 工作機械および装置 - スペースが限られている場合 - 最高環境温度70°C 特徴 - 理想的な力の伝達 - コンパクト設計 - クランプ力60 kN～412 kN - 位置監視、緊急停止、過負荷保護による高い操作安全性 - ...
Römheld GmbH Friedrichshütte
強度: 630 N
... コーナークランプエレメントは、固定具を安全に固定し、圧力がない状態でも保持することを可能にします。これらのエレメントは主にプレスツールや機械加工用固定具をクランプするために使用されます。 ガイドエレメントは複動式ブロッククランプにネジ止めされています。 クランプは、ロッド先端の傾斜とくさびによって維持されます。 - 20～40 mmの移動量 - 最大630 kNのクランプ力 - コンパクトサイズ - 最大使用圧力275/350 bar - 硬化スチールロッド - 位置制御なしバージョン ...
QUIRI
強度: 25 kN - 630 kN
... コーナークランプエレメントは、固定具を安全に固定し、圧力がない状態でも保持することを可能にします。これらのエレメントは主にプレスツールや機械加工用固定具をクランプするために使用されます。 ガイドエレメントは複動式ブロッククランプにネジ止めされています。 クランプは、ロッド先端の傾斜とくさびによって維持されます。 - 20～40 mmの移動量 - 最大630 kNのクランプ力 - コンパクトサイズ - 最大使用圧力275/350 bar - 硬化スチールロッド - 位置制御付きバージョン ...
QUIRI
