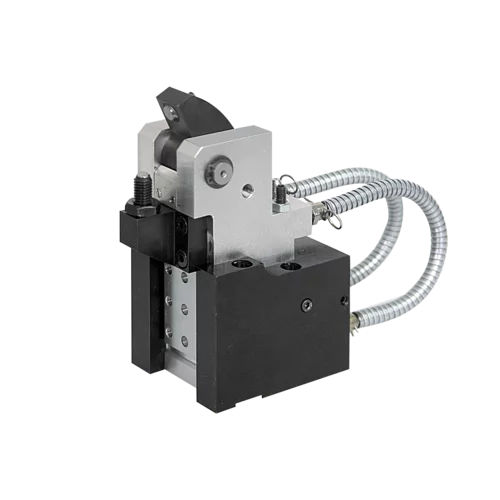

空中クランプ工具 B1.733 series

油圧式機械加工用加工用部品

複動, 独立したロックポート オプションで位置監視機能付き 最高使用圧力 250 bar 位置決めフレキシブルクランプエレメントは、不安定なワークの支持とクランプに使用できます。クランプエレメントは変形することなく、クランプポイントの位置に適応します。振動を緩和し、あらゆる方向からの加工力を補正します。 位置決めフレキシブルクランプ爪は、U字型の取り付け本体と、切り粉保護付きの2本の短い高圧ホースでオイルを供給する変位可能に埋め込まれたクランプユニットから構成されています。 可動式クランプユニットには複動式油圧シリンダーが内蔵され、そのクランプ力はクランプレバーを介して180°ワークサポートに導入されます。 このサポートは高さ調節が可能で、厚みの異なるワークをクランプします。クランプ後、クランプユニットは単動シリンダーによりマウントボディにロックされます。クランプレバーを制御するために、誘導式または空気圧式の位置監視が可能です。
