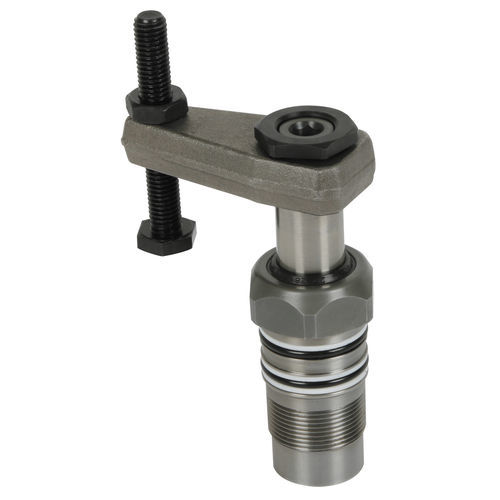

油圧式クランプ装置 B1.891 series

加工用部品スイング複動式

これらの油圧スイングクランプは、固定具のワークエリアをストラップやクランプ部品から解放し、ワークのローディングとアンローディングを自由に行う必要がある場合に使用します。 この設計により、制限のある場所でもスイングクランプを使用できます。ネジ式ボディのスイングクランプは、六角形まで直接固定具に沈めることができます。 2つの穴から給油でき、3つのフィッティングとホースの接続が可能： 1.個別接続 スイングクランプを1つ使用するだけで、両方の接続を直接タップできます。 2.直列接続 複数のスイングクランプを一列に並べる場合、配列と穴のサイズはカタログシートB1.891に従ってください。エキスパンダーストッパーの代わりに、G1/4プラグ（部品番号3610 006）を使用することもできます。 3.接続ハウジング アクセサリーのコネクティングハウジングを使用すると、スイングクランプを個別にネジで固定し、配管することができます。 標準スイング角度は45°、60°、90°±2°です。 クランプアームはどの角度でも取り付け可能です。 すべてのユニットにはピストンロッドワイパーと、180°ごとにキャッチする過負荷保護装置が装備されています。 これがスイング動作の初期位置となります。
