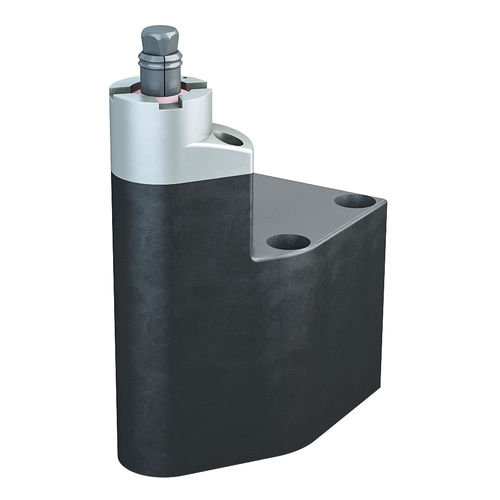

穿孔仕上げ用クランプ装置 B1.486

油圧駆動複動式コンパクト

- 空圧式シートチェックとクランプ監視 - 穴径 Ø 8 - 12 mm - 複動式、最高使用圧力80および120 bar 油圧式ボアクランプは、サポート面に直径8～12 mmの滑らかなボア穴のあるワークのクランプに特に適しています。 ワークピースはボアクランプの硬化したサポートに直接置かれ、クランプ中に変形することはありません。クランプはボア内で行われるため、残りの面は5面加工が可能です。 複動式油圧シリンダーは、クランプボルトが安全に係合するハウジングの端に偏心して配置されたタイボルトを作動させます。 この円錐形のクランピングボルトは、硬化したクランピングブッシュを押し広げ、その先端がワークの穴面を確実に貫通します（「クランピングの原理」参照）。 クランピングボルトとクランピングブッシングは、ワークピースのサポートを緩めた後、非常に迅速に交換することができます。ボアクランプは治具に固定されたままで、作動油が漏れることはありません。 すべての機能を空気圧でモニターできます。正圧保護用の接続を使用することで、液体や切粉がクランプブッシングに入るのを防ぎます。
