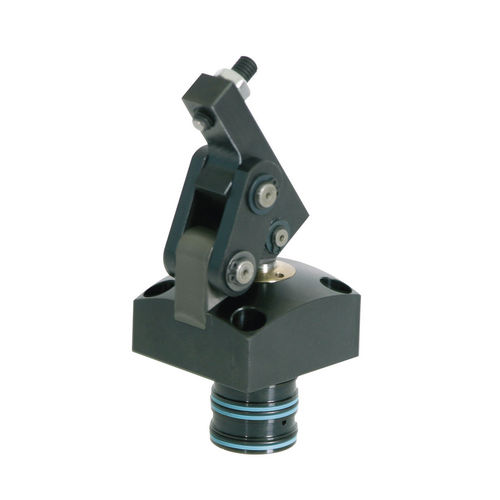

複動式油圧ちょうつがいクランプ B1.8251 series

コンパクト

金属製ワイパーエッジ付き、オプションで位置監視機能付き 複動、最高使用圧力250 bar 金属製ワイパーエッジ付き、位置監視機能付き（オプション 複動、最高使用 圧力 250 bar ヒンジクランプは低価格の油圧式クランプエレメントです。クランプレバーを完全に引き込めば、固定具の出し入れを妨げません。 クランプレバーより少し広いワークピースのクランプ凹部がクランプ面として十分です。特殊な運動力学により、変形に対して非常に敏感なワークピースでも、ほぼ側面荷重なしでクランプすることができます。 エレメントを加圧すると、ピストンが上方に移動し、クランプレバーをヒンジ上で前方に旋回させ、同時にワークの下方に押し付けます。ピストン力は180°変位し、実質的に効率を損なうことなくクランプ力として利用できます。 クランプ面の高さが正確にクランプ範囲の中央にあれば、ワークへのサイド荷重は発生しません。 本体はフランジまで冶具内でリセス可能です。また、高さ調整用の中間プレートも用意されています。 オプションで、ピストンロッドを延長し、誘導式または空圧式で位置監視が可能です。
