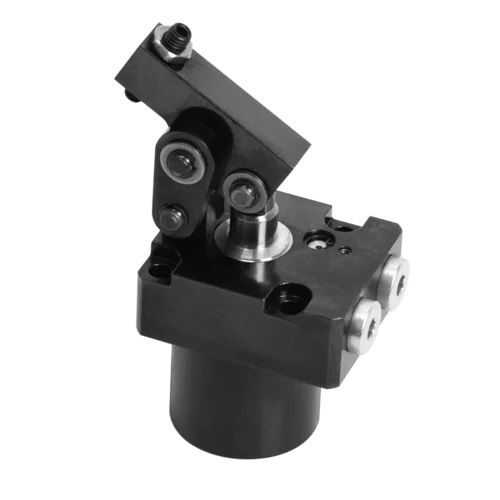

複動式油圧ちょうつがいクランプ B1.8268 series

スロットルバルブ、金属製ワイパーエッジ、オプションで位置監視機能付き 複動、最大作動圧力70 bar ヒンジクランプはクランプレバー一体型の複動式油圧シリンダーです。エレメントを加圧すると、ピストンが上方に移動し、クランプレバーをヒンジの上で前方に旋回させ、同時にワークの下方に押し下げます。ピストン力は180°変位し、レバーの長さに応じてクランプ力として利用できます。 クランプ面がクランプレバーの回転中心と同じ高さであれば、ワークピースにサイド荷重がかからないように運動学的に設計されています。 クランプ方向は3種類（L、G、R）あり、ワーク形状や油圧接続に容易に対応できます。全サイズに外部位置モニター用スイッチロッドをオプションでご用意しています。クランプ位置とアンクランプ位置の電気式と空圧式の位置モニターがアクセサリーとして用意されています。
