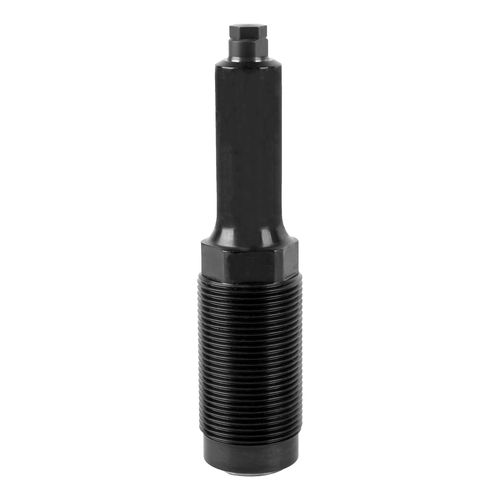

クランプ用シリンダ B1.9470 series

油圧式ピストン式スプリングリターン

金属製ワイパーエッジ付き 単動、最高使用 圧力70 bar 油圧式ワークサポートは、ワークピースに自己調整機能を持たせ、加工負荷による振動やたわみを防ぐために使用します。 このシリーズは、すでに70 barの非常に高い支持力を提供し、工作機械の低圧油圧に直接接続することができます。 サポートプランジャーは小さなピストンによって油圧で伸長され、バネの力でワークピースに接触します。圧力スプリングは簡単に交換できます。 溝付きクランピングスリーブを介したサポートプランジャのロックは、リング状の円錐油圧ピストンによって行われ、ロック力は低摩擦ボールシェルによって伝達されます。サポートプランジャーのロック解除と後退はスプリング力によって行われます。
