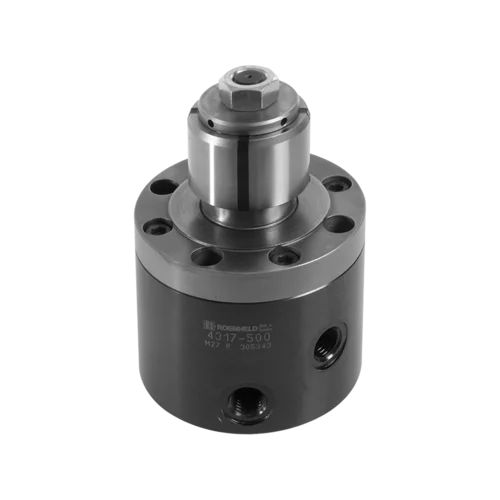

油圧式クランプ装置 B1.481 series

加工用部品複動式

複動式、プルタイプ センタリング機能付き/無し 口径16～46 mmのクランプ 最高使用圧力 50～350 bar ボアクランプは、穴径16～46 mmの滑らかに加工されたワークピースのセンタリングとクランプに特に適しています。 ボアクランプは、セグメントクランプブッシュを備えた複動式プルタイプシリンダーの組み合わせで、タイロッドによって固定コーン上に引っ張られます。これにより、セグメントクランプブッシュはクランプされるワークの穴径に合わせて半径方向に拡張します。同時の軸方向移動により、ワークピースはハウジングの硬化サポートにクランプされます。得られる低クランプ力は、ボア内の摩擦係数と作動圧力に依存します。
