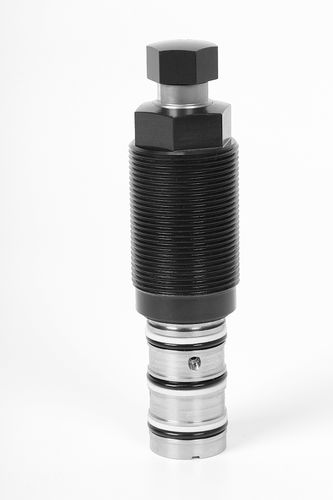

油圧式シリンダ B1.943 series

複動式単動式

3ファンクションタイプ、金属製ワイパーエッジ付き、 オプション接点制御 単動、最高使用圧力500 bar 油圧式ワークサポートは、ワークピースに自己調整可能なレストを提供し、加工負荷による振動やたわみを回避するために使用されます。 ねじ込み式ボディの設計により、省スペースで固定具本体に直接取り付けることができます。作動油の供給と排出は、穴のあいたチャンネルを介して行われます。 ねじ込みボディのワークサポート本体には、薄肉のロックブッシュが組み込まれており、油圧オイルでエレメントを加圧すると、自由に移動可能なサポートプランジャの周囲で円筒状にロックされます。 プランジャーの作動には3つのバリエーションがあります： スプリングの力 空気圧 油圧とバネ力 オプションの空気圧式コンタクトコントロールにより、ワークへの正しい接触をコントロールできます。金属製のワイパーエッジを持つボディは、隣接するFKMワイパーを粗い切粉や高温の切粉から保護します。 金属製ワイパーエッジのボディは、隣接するFKMワイパーを粗い切粉や高温の切粉から保護します。
