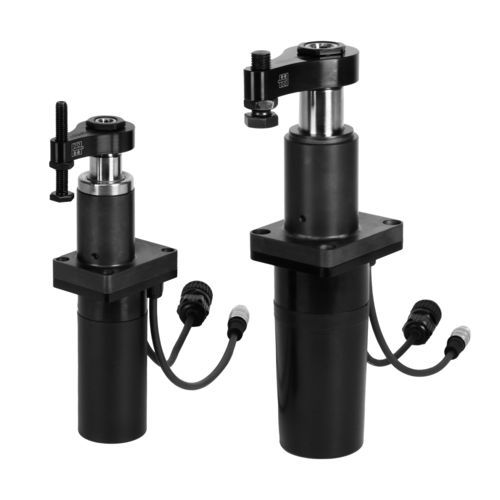

スイングクランプ装置 B1.8310 series

電動式

この電動クランプは電動スイングクランプです。 説明 電動クランプはブラシレスDCモーターで駆動します。 モーター速度はギアとねじスピンドルによりピストンロッドのスイングとストロークに変換されます。クランプアームを180°スイングさせるために必要な軸方向ストロークはわずか3mmです。 スイング中にクランプアームがワークと衝突しても、機構は過負荷から保護されます。直流モーターは自動的に即座に停止します。 アンクランプ時、クランプアームは常にオフポジションにスイングバックします。 電源 モーターと電子制御には、24 Vの直流電圧と最大10 %の残留リップルが必要です。10 %が必要です。DCモーターには、接続された電気クランプ1個あたり15 Aの電流出力を持つスイッチング電源の使用をお勧めします。複数の電気クランプを同時に作動させる場合は、それに応じてラインも太くする必要があります。電子制御には別の電源（24 V DC / 100 mA）が必要です。 統合制御 DCモーターの電子制御は、電気クランプのハウジング内のボード上にあります。 保護カバーを取り外すと、例えばクランプ力を調整することができます。
