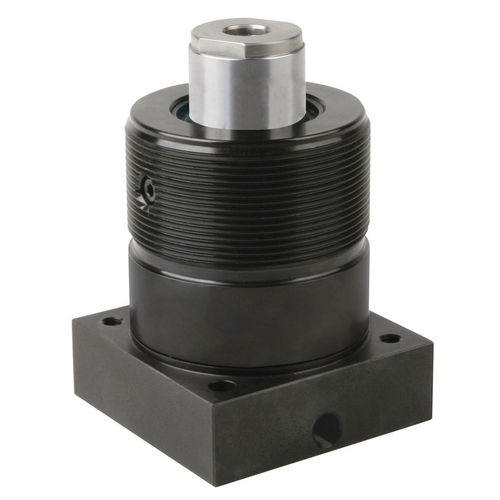

油圧式シリンダ B1.900 series

単動式ねじ式

オフポジションは伸長, バネ力による接触 単動、最高使用 圧力 500 bar 油圧式ワークサポートは、機械加工中にワークピースの自己調整機能を提供するために使用されます。ワークピース表面の凹凸を補正し、加工負荷によるたわみや振動も補正します。 バネ式のサポートプランジャは、軽いバネ力でワークピースに対して位置決めします。油圧ロックは、ワークの油圧クランプと一緒に、または単独で行われます。サポートプランジャには雌ねじが切ってあり、高さ調整用のねじ部品が使用できます。オイルの供給は、側面または下から行うことができます。ワークサポート内部は、焼結金属製エアフィルターにより、粉塵や切り屑から保護されています。バネ力10～90N、ストロークにより調整可能。
