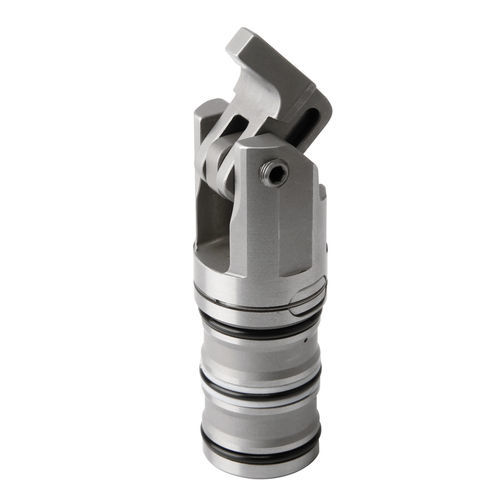

コンパクトクランプ装置 B1.8271

油圧式加工用部品スイング

複動、最高使用 圧力 200 bar ミニコンパクトクランプは、油圧クランプ治具に使用するために設計されています。 ミニコンパクトクランプは、ハウジング直径がわずか22mmと小さいため、これまで油圧クランプエレメントを設置するスペースが十分でなかった場所に取り付けることができます。マルチクランプ治具では、シリンダー間の最短距離は28mmです。クランプレバーより少し広いワークのクランプ凹部で十分です。 油圧ミニコンパクトクランプは複動式プルタイプシリンダーで、リニアストロークの一部がクランプレバーをワークピースにスイングさせるために使用されます。寸法を最小限に抑えるため、通常のネジ止め用フランジは省略されています。その代わりに、2つのクランプピースがカートリッジ式穴のラジアルスロットに係合します。取り付けの際、これらのクランプ片は、上からアクセスできる止めねじによって半径方向に広げられます。そのため、クランプ力は形状にフィットし、隙間なく補正されます。 ミニコンパクトクランプはカートリッジ式の穴の中で360°回転させることができます。
