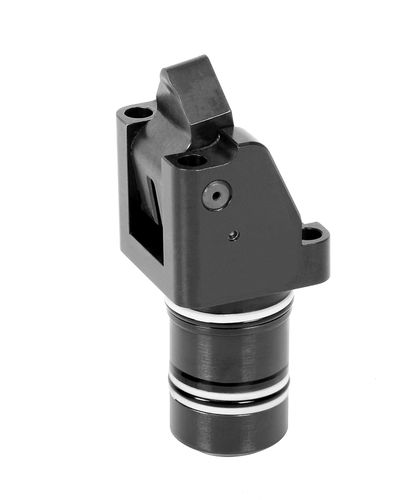

複動式油圧ちょうつがいクランプ B 1.829 series

単動式コンパクト油圧式

フラットレバークランプは、ドリルチャンネルからオイルを供給するコンパクトな油圧クランプエレメントです。 必要なスペースが最小限のため、フラットレバークランプは油圧クランプエレメントを設置するスペースの少ない治具に特に適しています。 フラットなクランプレバーは、クランプポイントからわずか数ミリしか離れていない表面の加工を可能にします。 ダブルアクションバージョンは、リターンストロークが正確に定義された時間で行われ、クランプレバーの空気圧による位置監視が可能なため、時間やサイクルに依存する取り付けに有利です。 フラットレバークランプを加圧すると、ピストンがクランプレバーの後端に対して上方に移動し、クランプレバーをクランプ位置まで旋回させます。ピストンの力は180°ずれてワークピースに加わります。 クランプ力は操作圧力とクランプレバーの長さによって異なります。 フラットレバークランプをアンクランプする際、クランプレバーはピストン上のフック型キャリアによりオフポジションまで旋回します。 アンクランプは油圧式、またはスプリング付の単動式エレメントを使用します。 空圧位置モニターにより、クランプレバーの両最終位置をモニターできます。
