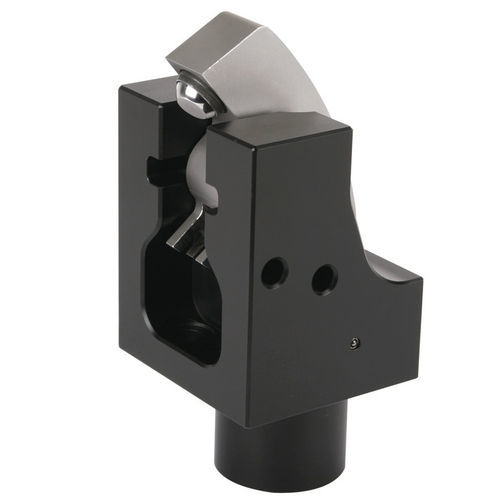

スイングクランプ装置 B1.8242

油圧式加工用部品複動式

コンパクトバージョン、位置監視オプション付き 複動、最高使用圧力350 bar スライドピボットクランプの場合、ピストン力はクランプレバーによって180°変位し、実質的に効率を損なうことなくクランプ力として利用できます。スライドピボットクランプの運動特性により、アンクランプ時にクランプレバーをスライドバックさせ、ワークの挿入を妨げません。 クランプレバーの位置は、誘導式近接スイッチまたは空気圧噴射によりモニターできます。ピボットスライドクランプは、固定具本体の穴のフランジ面まで浸漬して取り付けることも、アクセサリーとして用意されている中間プレートを介して取り付けることもできます。どちらのソリューションでも、作動油をフィッティング接続だけでなく、フィクスチャー本体のドリルチャンネルからも供給することができます。
