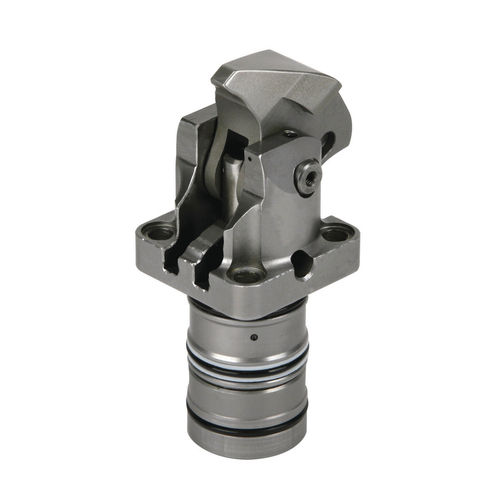

油圧締め付けクランプ B1.827, B1.828複動式コンパクト

油圧締め付けクランプ
油圧締め付けクランプ
油圧締め付けクランプ
お気に入りに追加する
比較検索に追加する
参考価格

特徴

タイプ
油圧
その他の特徴
複動式, コンパクト
強度

最少: 2.5 kN

最大: 10.5 kN

詳細

コンパクトクランプの 利点 ●最小寸法 ●パイプなしの取り付け ●ピストンロッド用メタリックワイパーエッジ ●クランプレバーを小さなくぼみに旋回可能 ●サイド ロードなしでワークピースクランプ ●クランプ治具の妨げないローディングとアンロード ●ロングクランプレバー ●工作物に適応可能 ●取り付け位置: コンパクトクランプは、治具本体内の掘削されたチャネルを介して油供給が行われる油圧クランプ器具に適用するように設計されています。 必要最小限のスペースのために、コンパクトなクランプは、油圧クランプ要素の設置のためのスペースがほとんどない固定具をクランプするのに特に適しています。 クランプレバーよりも少し広いワークピースのクランプ凹部は、クランプ面として十分です。 代表的な用途は次のとおりです。 • 水平および垂直のマシニングセンタでの回転インデックス 固定具 • 複数の側面を加工するためのクランプ固定具、完全な機械加工が可能 • 多数のワークピースが密接に配置された複数のクランプ固定具 • モーター、ギアなどのテストシステム • 組立ライン カートリッジおよびフランジタイプ、オプションの空気圧位置監視 二重動作 最大作動圧250bar 最大クランプ力:2.5〜10.5kN 使用可能クランプストローク:4.5〜8.5mm adm.流量4-25 cm³/秒

---

ビデオ

カタログ

この商品のカタログはありません。

Römheld GmbH Friedrichshütteの全カタログを見る
