スイングクランプ装置 B1.8802 series

油圧式複動式

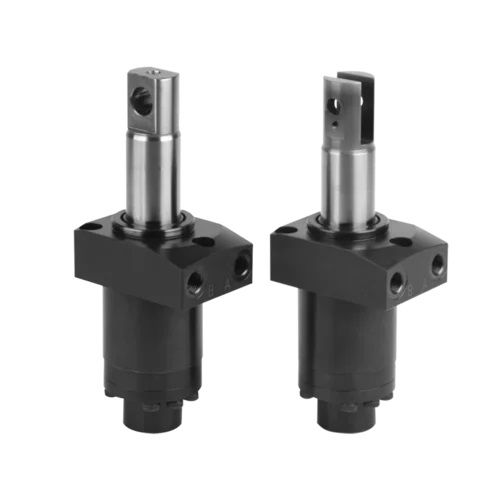

油圧式スイングクランプはワークのクランプに使用します。ワークのローディングとアンローディングを自由に行うために、クランプエリアをストラップやクランプ部品から解放しておく必要がある場合に使用します。 振り子アイまたはフォークヘッド付きタイプは、半分のクランプ力で2つのワークを同時にクランプできます。 油圧スイングクランプは複動式プルタイプシリンダーで、全ストロークの一部がピストンのスイングに使用されます。 このスイングクランプのピストンエンドは振り子アイまたはフォークヘッドとして設計されています。ダブルクランプアームにより、2つのワークを同時にクランプすることができます。 ダブルクランプアームを水平位置でアンクランプ状態に維持するために、どちらのバージョンでもバネ要素が必要です。 振り子アイ 頑丈なペンデュラムアイは、最大500 barの作動圧力まで高いクランプ力を伝達します。 ダブルクランプアームは荷重に応じた寸法が必要です。
