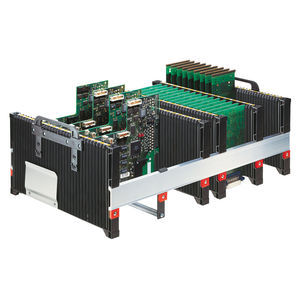

プリント基板用マガジンラック

... 自動化には精度が不可欠 自動化されたピック・アンド・プレース設備でマガジンを操作する際、精度、安定性、寸法精度は重要な要素となります。 ボールベアリング式精密スピンドルにより、サイドパネルは位置合わせ範囲全体にわたって同期を保ちます。 堅牢でねじれに強いフレーム設計により、製造現場での長期使用が可能です。サイドパネルは導電性を持つように設計されています。 トップカバーとベースプレートは、PCBを保護するために完全に密閉されています。 2 マガジン積層用ノブ 3 サイドパネルを平行に保つための精密スピンドル 4 ...

... 垂直方向と水平方向の両方に装備可能 システムの可変幅は、任意のPCBサイズに応じて個々のアセンブリを可能にします。 各PCBには、高さ100mm、180mm、300mmの雑誌が用意されています。 10 mmの隙間にある 32 スロットは、最大パッキング密度を提供します。 安全ガイダンス 漏斗型スロットエントリにより、安全なPCB挿入が保証されます。 黄色の位置ステッカーは正確な位置を示し、手作業でPCBを斜めに誤って挿入することを防ぎます。 迅速かつ簡単な組み立て 側壁は、プロファイルレールの助けを借りて調整できます。 ...

... 自動化により、組み立てラインで使用されるマガジンには精度が要求されます。 - ノブ マガジンスタック用 - ベースプレートとカバープレート アルミ鋳造または鋼板製 - ナンバリング PCBスロットに沿ったナンバリングにより、手動挿入が容易になりました。 - 側壁 導電性プラスチックまたは金属製で、50～200℃の周囲温度で使用可能。 - 搬送ロック 表裏にバーを標準装備。 金属製マガジン 高い機械力と200℃までの高い熱力が必要な場合、金属製の側壁を用意しました。 安全なスタッキング すべてのマガジンは、アッパープレートに設けられたノブにより、安全かつ省スペースで積み重ねることができます。 完璧な操作性 上下対称なので、パーフェクティングモードで使用する場合は、マガジンを逆さまにすることができます。スタッキングツマミを使用しない場合 ...
