正面削り中央吸煙システム

範囲: 18,500 m³/h - 26,640 m³/h
出力: 22 kW
アンペア数: 40 A

... 製品概要
複数の作業ステーションと高負荷用途向けに設計された溶接ヒューム除去装置

簡単な説明
モジュール式で拡張可能な集中排気・ろ過ユニット WeldFil。KemTex® ePTFE膜フィルターカートリッジを採用し、表面捕集により超微粒子（< 0.1 µm）を捕集します。設定可能な吸気範囲とオプションの自動吸引量制御により、継続的な産業運転での省エネ運用が可能です。

典型的な用途

• 高濃度の溶接煙および粉じん
• 研修センターおよびロボット溶接ライン
• レーザー、プラズマ、炎切断システム
• 屋外設置可能
• 溶接工場および研削工場

• ダスト収集容器のエア固定による汚染のない粉じん収集
• 差圧制御による自動フィルター清掃で連続稼働を実現
• 低騒音（等価騒音レベル

範囲: 5,250 m³/h - 7,560 m³/h
出力: 7.5 kW
アンペア数: 13.7 A

... 概要

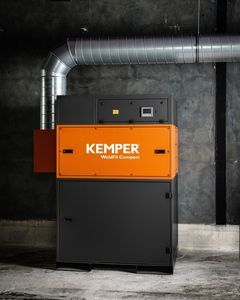

WeldFil Compact は、工場のホールや溶接作業場で発生する大量の煙や粉じんに対応する、コンパクトなプラグアンドプレイの中央集塵・濾過ユニットです。接続準備済みで、フォークリフト用ポケットと吊り上げ用アイが備わっており、複数の溶接作業台、切断機、溶接ロボットに対応できます。KemTex® ePTFE 膜フィルターは 0.1 µm 未満の超微粒子も捕捉します。W3/IFA 認証によりクロムニッケル鋼の処理にも使用可能です。

適用分野

• 大量の煙・粉じんが発生する作業
• 溶接および研削作業場
• 訓練センターおよびロボット溶接ライン
• レーザー、プラズマ、炎による切断システム
• 屋外設置可能

• 集塵容器の圧縮空気固定による汚染のない集塵
• 差圧制御による自動フィルター清掃で連続運転が可能
• 低騒音（65

範囲: 600 m³/h - 4,000 m³/h
出力: 9 kW - 60 kW

... 概要
作業場の占有面積やエネルギー損失を抑えながら、溶接煙中の有害粒子を効率的に集じん・ろ過します。CENFLOWの高真空中央集塵装置は、複数の吸引トーチやラミナノズルを同時運転できます。サイドチャネルブロワを備え、高真空を発生させ、各接続トーチの接触先端から20 mmで要求される最小風速を確保します。

利点

• 保守箇所が一箇所で済む
• 占有面積が小さい
• 設置条件に合わせたカスタム設計が可能
• 稼働中の作業ステーション数に応じた自動回転数制御で運用コストを低減
• CEE補助金の対象となる可能性
• 屋内・屋外いずれの設置にも対応

• ISO
