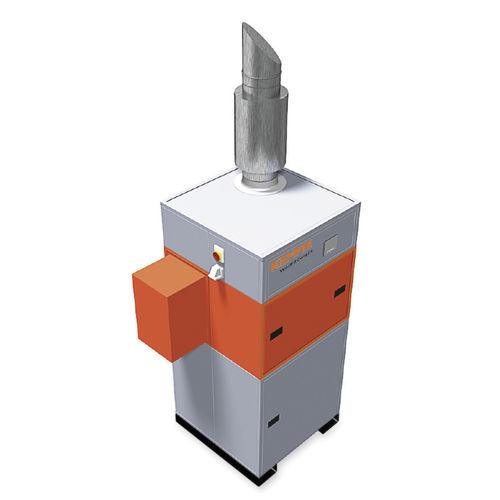

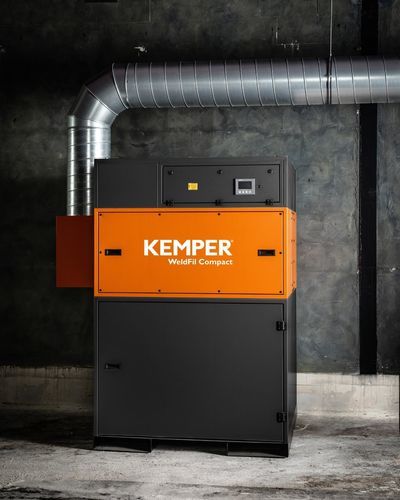

運搬可能中央吸煙システム WeldFil Compact

溶接用正面削りレーザー

概要
WeldFil Compact は、工場のホールや溶接作業場で発生する大量の煙や粉じんに対応する、コンパクトなプラグアンドプレイの中央集塵・濾過ユニットです。接続準備済みで、フォークリフト用ポケットと吊り上げ用アイが備わっており、複数の溶接作業台、切断機、溶接ロボットに対応できます。KemTex® ePTFE 膜フィルターは 0.1 µm 未満の超微粒子も捕捉します。W3/IFA 認証によりクロムニッケル鋼の処理にも使用可能です。

適用分野

• 大量の煙・粉じんが発生する作業
• 溶接および研削作業場
• 訓練センターおよびロボット溶接ライン
• レーザー、プラズマ、炎による切断システム
• 屋外設置可能

製品の要点
多局所運転に対応する産業性能を、コンパクトな設置面積で実現します。主な特徴：

• 集塵容器の圧縮空気固定による汚染のない集塵
• 差圧制御による自動フィルター清掃で連続運転が可能
• 低騒音（65 dB(A)）
• 吸引量自動制御による省エネルギー
• 診断機能付きタッチスクリーンによるインテリジェントな操作
• 無電位接点により他社機器との柔軟な連携が可能
• KemTex® ePTFE カートリッジによる表面ろ過で作業者の健康を保護

迅速な設置と連続運転、高い濾過性能
フォークリフト用ポケットと吊り上げアイを備え、プラグアンドプレイで迅速に据え付け可能。高い分離効率と信頼性のあるフィルター管理で、連続かつ多局所の運用に対応します。

技術データ（表）
寸法
重量（kg）：980
寸法（奥行）mm：1413
寸法（幅）mm：1413
寸法（高さ）mm：2784

接続
吸気口（mm）：450
排気口（mm）：560
集塵容器容量（L）：68

フィルター
フィルターステージ：1
フィルター面積（1エレメント）m²：20
フィルターエレメント数：5
総フィルター面積 m²：100
分離効率 ≥：100%

技術仕様
モーター出力（kW）：7.5
定格電流（A）：13.7
音圧レベル（dB(A)）：65
圧縮空気供給（bar）：5-6

性能
最大ファン能力（m³/h）：11000
作動圧力（Pa）：1800
最小負圧（Pa）：2500
抽気能力（選択構成）m³/h：5250-7560
最大体積流量（m³/h）：10000

特長 / 技術仕様

• モデル：WeldFil Compact
• プラグアンドプレイ、接続準備済み、フォークリフト用ポケットと吊り上げアイ付
• フィルタータイプ：KemTex® ePTFE 膜カートリッジ（表面ろ過）、粒子 < 0.1 µm を捕捉
• W3/IFA 認証（クロムニッケル鋼の加工に適合）
• 差圧制御による自動フィルター清掃（連続運転対応）
• 集塵容器の圧縮空気固定（汚染のない集塵）
• タッチスクリーンと診断システムによるインテリジェントな制御
• オプションの吸引量自動制御による省エネ
• 音圧レベル：65 dB(A)
