埃通気用ユニット PlasmaFil

概要

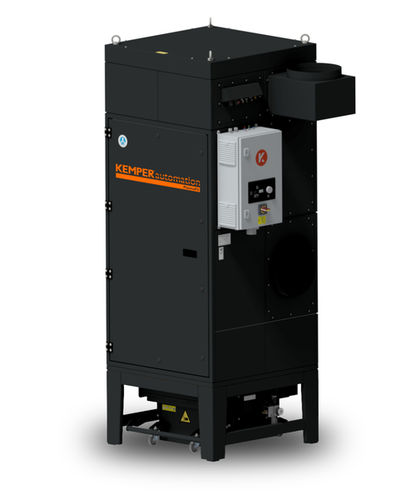

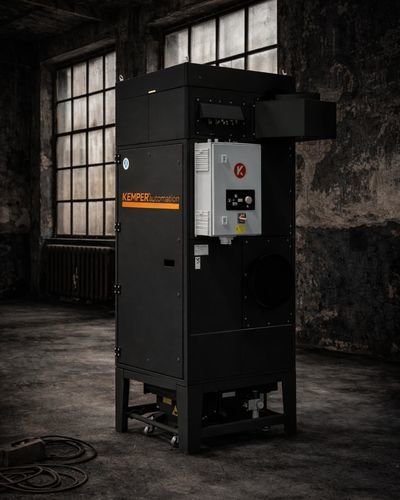

PlasmaFilは、プラズマ切断および火炎（酸欠）切断作業の排気用に設計された、コンパクトで据え付け済みのろ過ユニットです。設置準備済みで供給され、コンパクトな設計と大きなフィルタ面積により高い粉じん負荷下でも長い耐用期間を実現します。配管接続オプションにより設置に合わせた構成が可能で、高い捕集効率と制御されたエネルギー消費で煙や粉じんを効率的に除去します。

想定用途

• プラズマ切断および火炎/酸欠切断工程の排気
• 中程度の煙・粉じん発生量

主な特長

• 据え付け済みのコンパクトなAutomation-Lineフィルタシステムで迅速な設置・立ち上げが可能
• 大きなフィルタ面積により高負荷時の長い運転間隔を実現
• 配管接続の選択肢により設置に合わせたカスタマイズが可能
• レバーフィックス方式の集塵容器により汚染のない集塵取り外しが可能
• 需要に応じた自動流量制御オプションにより省エネ運転が可能
• 需要に応じた自動フィルタ洗浄により連続運転を維持

構成オプション

• 吸引能力のバリアント（例）: 2750–3900 m³/h（PE‑M）、2750–3900 m³/h（ePTFE、組合せ制限あり）、3800–5500 m³/h（PE‑M / ePTFE、構成により異なる）
• ファン種類: ラジアルファン（標準）、ダイレクトドライブラジアルファン（構成により可用性が異なる）
• フィルタ材質: PE‑M膜（標準）、KemTex® ePTFE膜（オプション）

技術データ
寸法：
質量 (kg)：559
奥行き (mm)：962
幅 (mm)：962
高さ (mm)：2650

接続：
吸気取入口 (mm)：355
排気口 (mm)：355
集塵容器容量 (L)：70

フィルタ：
フィルタ段数：1
フィルタ面積 (m²/要素)：15
フィルタ要素数：4
総フィルタ面積 (m²)：60
捕集効率 (% ≥)：99.9

技術：
モータ出力 (kW)：4
定格電流 (A)：7.5
音圧レベル (dB(A))：72
圧縮空気供給 (bar)：5–6

性能：
最大ファン能力 (m³/h)：5500
作動圧力 (Pa)：1550
最小負圧 (Pa)：2500
吸引能力 (m³/h)：2750–3900

特性／技術仕様

• モデル: PlasmaFil
• 用途: プラズマおよび火炎切断プロセスの排気用
• コンパクトで据え付け済みのシステム、長い運転間隔を可能にする大きなフィルタ面積
• 吸引能力およびフィルタ材質は構成により選択可能（PE‑MまたはePTFE）
• 標準はラジアルファン；その他の駆動方式は構成により選択
• 集塵容器容量：70 L（レバーフィックスによる汚染防止取り外し）
• フィルタ要素：4（各15 m²）、合計60 m²；単一フィルタ段
• 捕集効率 ≥ 99.9%
• モータ出力：4 kW；定格電流：7.5 A
• 音圧レベル：72 dB(A)
• 必要圧縮空気供給：5–6 bar
• 最大ファン能力は最大5500 m³/h；典型的な吸引範囲は構成により2750–3900 m³/h
