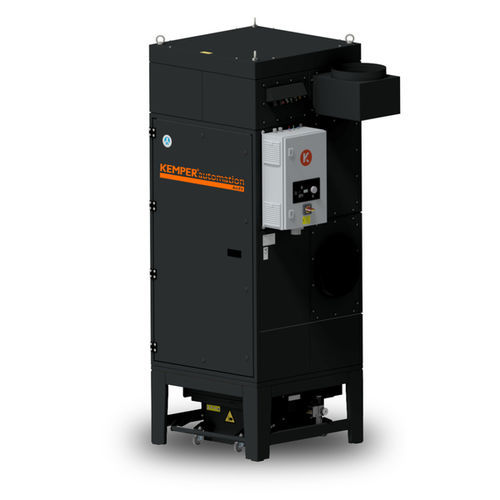

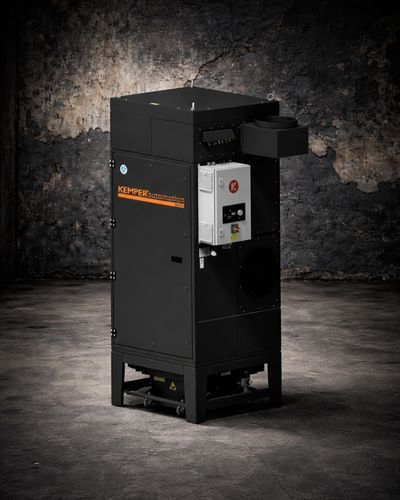

カートリッジ式ろ過システム ArcFil

メンブレン溶接用煙用

概要 工場の作業現場でクリーンな空気を確保するために設計された移動式集じん・濾過ユニットです。溶接煙、粉じん、金属蒸気に対応します。Automation-LineのArcFilユニットは据え付け済みで納品され、コンパクト設計により数秒で設置・運転を開始できます。高く効果的な集じん能力により、レーザー溶接を含む各種ロボット溶接アプリケーションに特に適しています。ユニットは複数のダクト接続オプションによりロボットの作業範囲を覆う集じんフードやレーザーキャビンに直接接続し、煙の生産ラインへの拡散を防ぎます。

要約 / 主な特徴

• ロボット溶接アプリケーションに特に適合
• 中程度の煙・粉じん量に対応
• プラグアンドプレイ、コンパクト、高性能

主な利点

• レバー固定式の集じん容器により汚染のない粉じん回収
• オプションの自動流量制御（需要に応じた吸引調整）で大幅な省エネ
• 需要に応じた自動フィルター洗浄により継続運転が可能
• レーザー溶接を含む各種溶接プロセスに適した高い集じん能力

オプション / コンフィギュレータ

• 吸引能力（利用可能なバリアント）：2750 - 3900 m³/h (PE-M) — 2750 - 3900 m³/h (ePTFE) — 3800 - 5500 m³/h (PE-M) — 3800 - 5500 m³/h (ePTFE)。選択バリアント：2750 - 3900 m³/h ePTFE
• フィルタ材質オプション：KemTex® ePTFE膜（選択）およびPE-M膜

注意 価格はお問い合わせください。

仕様 / 技術データ

• 型式：ArcFil
• ブランド：KEMPER
• 製品コード：20531
• 吸気口 (mm)：355
• 排気口 (mm)：355
• 集じん容器容量 (L)：70
• 寸法（奥行 x 幅 x 高さ, mm）：962 x 962 x 2650
• 重量 (kg)：552
• フィルタ段数：1
• フィルタ面積（1エレメント当たり, m²）：15
• フィルタエレメント数：3
• 総フィルタ面積 (m²)：45
• 分離効率 (≥ %)：99.9
• 音圧レベル (dB(A))：72
• 圧縮空気供給 (bar)：5-6
• モーター出力 (kW)：4
• 定格電流 (A)：7.5
• 最大ファン容量 (m³/h)：5500
• 作動圧力 (Pa)：1550
• 最小負圧 (Pa)：2500
• 吸引能力 (m³/h)：2750-3900
