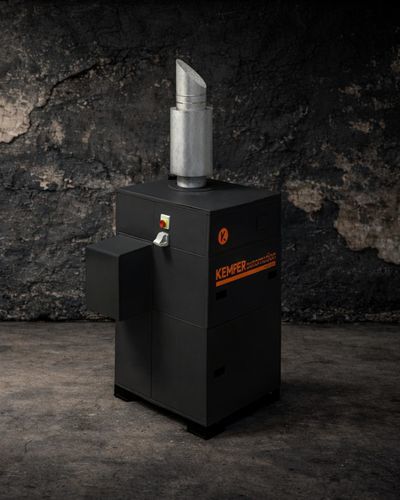

カートリッジ式ろ過システム ArcFil Pro

メンブレン溶接用煙用研削盤用

概要

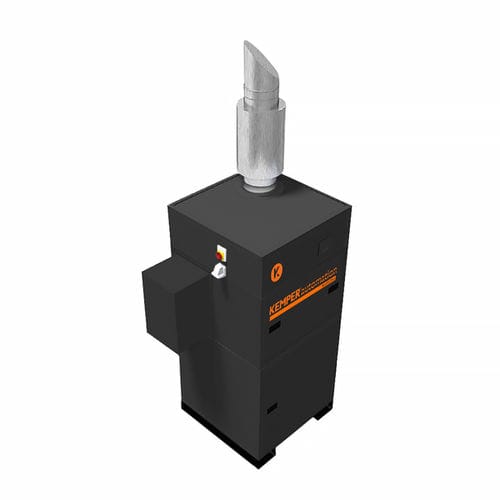

ArcFil Pro は、ロボット溶接領域における溶接ヒュームの捕集・ろ過に用いる高効率の移動式フィルタユニットです。コンパクト設計により迅速な設置・稼働が可能で、ロボット溶接（レーザー溶接を含む）に適しています。W3 認証（DIN EN ISO 21904）により、ろ過後の空気を生産フロアへ還元することが可能です。ロボットの作業領域を覆うフードやキャビンへ直接接続して使用します。

適用分野

• 大量の煙・粉じんが発生する工程
• 溶接工場および研削工場
• 訓練施設およびロボット溶接ライン
• レーザーカット、プラズマ、酸素燃料切断システム
• 屋外設置可能

利点 / ハイライト

• 圧縮空気による集塵容器の固定で汚染を防止した粉塵回収
• 差圧制御による自動フィルター洗浄で連続運転が可能
• 低騒音（音圧レベル 65 dB(A)）
• 可変吸引力の自動制御（オプション）による省エネ効果
• 診断機能付きタッチディスプレイによる操作性
• 表面ろ過を行う KemTex® ePTFE フィルターカートリッジで作業者の保護を強化
• W3 認証によりクロム・ニッケル鋼などでの還流運転が可能

技術データ
接続
吸気口 (mm): 450
排気口 (mm): 450
粉塵回収容器容量 (L): 192

寸法
奥行 × 幅 × 高さ (mm): 1864 × 1413 × 2110
重量 (kg): 790

フィルター
フィルターステージ: 1
1エレメントあたりのろ過面積 (m²): 10
分離効率 (% ≥): 99.9
フィルターエレメント数: 9
総ろ過面積 (m²): 90

性能 / 駆動
音圧レベル (dB(A)): 65
圧縮空気供給 (bar): 5-6
モーター出力 (kW): 5.5
定格電流 (A): 10.7
最大ファン容量 (m³/h): 9000
最大風量 (m³/h): 9000
作業圧力 (Pa): 1750
最小負圧 (Pa): 2300
吸引量 (m³/h): 4500-6480

特徴 / 仕様

• 型式: ArcFil Pro
• シリーズ: Automation-Line
• メーカー: KEMPER
• 品番: 3565
• 認証: W3 (DIN EN ISO 21904) — 還流運転可能
• ロボット溶接およびレーザー溶接に対応
• 差圧式自動フィルター洗浄
• KemTex® ePTFE フィルターカートリッジ（表面ろ過）
• 分離効率 ≥ 99.9%
• 最大ファン容量: 9000 m³/h
• 重量: 790 kg
