圧力容器用試験用ベンチ

... テスト媒体は、水とグリコールの混合物または純粋なグリコールです (グリサンチンG40、G44、G48など)。冷却回路は-40〜+20℃の温度範囲でテストされ、加熱回路は+20〜+ 140℃の温度範囲でテストされます。圧力を利用して特別に開発された閉試験媒体回路は、アルコール含有蒸気の発生を防ぎます (爆発の危険性)。オプションで、追加の空調チャンバーを使用して環境シミュレーションを生成することもできます。 テスト媒体の体積流量は、0.2〜10bar (最大12bar) の圧力で3〜30L/minまで変化する可能性があります。負荷の変化は、0.2〜1Hzのテスト周波数で正弦波または台形の増加で自由にプログラムできます。テストシステムを使用すると、システム全体だけでなく、さまざまなプラスチック、金属およびシーラントで作られた個々のアセンブリをテストできます。現実的なシミュレーションの助けを借りて、複合材料の弱点が正確に調査され ...

... 破裂試験を含むデュアルチャンバーシステムによる6,000バールまでの圧力脈動テストスタンド 圧力サイクルテストベンチ｜インパルステストスタンド｜オートモーティブテスト｜バーストテスター｜クーラント、オイル、水などのテスト ポッペ＋ポットホフのインパルステストスタンドは、様々な金属やプラスチックの部品の動作強度や疲労強度をテストします。ポッポ＋ポットホフの高圧試験機による耐久試験では、さまざまな負荷をかけてライフサイクルをシミュレートします。故障試験では、設計や材料に関する部品の潜在的な弱点が示されます。圧力は、オプションで正弦波、台形カーブ、ニードルパルスとして変調されます。当社のテストスタンドは、人間工学に基づいて設計されており、Poppe ...

... 後続の長期圧力およびバーストテストを伴うインパルステストのために、弊社のシステムは、最大10個のテスト対象物を-60℃～180℃の周囲温度または室温で同時にテストできる2つのチャンバーを提供します。媒体 (100％グリコールまたはさまざまなオイル) は、+160℃までの室温で個別の制御回路を介して供給されます。したがって、ニュルブルクリンクのレーストラック、シベリアのツンドラ、またはアフリカの砂漠での耐久テストでも実際にはまれな非常に大きな温度差でもテストが可能になります。 各テストエリアに最適に設計されたさまざまなサーボ油圧式増圧器により、圧力を非常に正確に制御できます。インパルス圧力テストは、0〜10Hz ...

... 気候室での部品試験 例：航空宇宙部品 パルステストスタンドPPM 432は、航空宇宙産業向けの冷却コンポーネント、油圧コンポーネント、流体システム、その他さまざまな圧力容器をテストするための強力なシステムを提供します。 例えば、航空機に搭載されたECUなどの電子ユニットは、飛行中にシステムが確実に機能するように熱を放散させる必要があります。圧力脈動テストスタンドは、さまざまな圧力範囲と温度条件下で制御された圧力変化をシミュレートします。このシステムは2つのモジュールで構成されています。サプライユニットには、増圧器、冷却・加熱ユニット、制御システムが搭載されています。実際の試験は、DUTを-40°F（-40℃）から+320°F（+160℃）の媒体温度と-58°F（-50℃）から+320°F（+160℃）の環境条件で試験するクライメートチャンバーで行われます。増圧器は、お客様のご要望や部品の特性に合わせて設計することができます。一般的なセットアップは、試験媒体としてAerospaceオイルを使用し、1000 ...

... 最大4000barのバーストテストスタンド 機械や車両では、流体を運ぶ部品は極限状態にさらされます。金属やプラスチックでできたポンプ、圧力容器、チューブ、パイプの疲労強度や材料強度は、漏れ試験や破裂圧力試験などの動的および静的圧力試験で検証されます。アプリケーションの分野によっては、さまざまな温度条件下で、さまざまな試験媒体を用いたDUT試験が必要とされます。ポッペ・アンド・ポトスフ社では、試験対象物のクイックチェンジ装置やオプションのクライメートチャンバーとともに、ターンキーテストリグを提供しています。 性能データ 0～4 ...

... 6,000barまでの高圧範囲と同様に、標準のインパルステストスタンドも330barの油圧で動作します。これは油圧ユニットによって生成され、レギュレーターバルブを介して増圧器を駆動します。増圧器は一定の増圧比を持ち、直線運動により高圧を発生します。また、標準システムでは非常に動的なサーボレギュレーターバルブを使用しており、非常に高いテスト周波数でも正確な繰り返し精度を保証します。 システムの圧力制御は、圧力センサーにより実現されます。作動油はテスト媒体として使用されます。最適に調整された冷却システムは、増圧器と油圧の温度のバランスを保ちます。冷却は非常に効果的な水冷によって実現されます。 テストの品質を評価できるようにするために、テスト圧力プロセスはすでに述べた増圧器によって測定され、それに応じてシステムにデータセットとして保存されます。テストプロセスはPC上で視覚化および評価されます。操作はメニュー方式であり、特別なソフトウェア構成が可能です。 必要に応じて、弊社の標準のインパルステストスタンドを装備し、異なる圧力範囲への変更を簡単に実行できるようにすることができます。 適用範囲： ガソリン噴射ハウジング 圧力センサー パイプとパイプコネクタ ...

... 破裂圧力試験スタンド 媒体を輸送するために使用されるチューブライン、パイプ、圧力容器、その他のコンポーネントは、その品質を証明するため破裂するまで圧力をかける試験を行います。このプロセスは正確に測定・記録され、コンポーネントを特定の用途向けに最適に設計するために使用されます。 高速加圧 Poppe+Potthoffは、高圧技術および試験技術における長年の経験があります。加圧には、従来のシステムよりも高速かつ正確でメンテナンスが簡単なテクノロジーが使用されています。破裂圧力は、場合に応じて1秒あたり10万回の測定値読み取りが行われます。 用途 パイプ、チューブ、バルブ、ポンプ、圧力容器の負荷テスト 使用分野は、空気圧、油圧、ディーゼル噴射、ブレーキ、空調システムなど GMP基準に準拠したクリーンルーム条件下での（マイクロ）流体コンポーネントのテスト ...

... 破裂圧力試験スタンド 媒体を輸送するために使用されるチューブライン、パイプ、圧力容器、その他のコンポーネントは、その品質を証明するため破裂するまで圧力をかける試験を行います。このプロセスは正確に測定・記録され、コンポーネントを特定の用途向けに最適に設計するために使用されます。 高速加圧 Poppe+Potthoffは、高圧技術および試験技術における長年の経験があります。加圧には、従来のシステムよりも高速かつ正確でメンテナンスが簡単なテクノロジーが使用されています。破裂圧力は、場合に応じて1秒あたり10万回の測定値読み取りが行われます。 用途 パイプ、チューブ、バルブ、ポンプ、圧力容器の負荷テスト 使用分野は、空気圧、油圧、ディーゼル噴射、ブレーキ、空調システムなど GMP基準に準拠したクリーンルーム条件下での（マイクロ）流体コンポーネントのテスト ...

... 加熱・冷却ユニット付き圧力サイクルテストスタンド 医療業界向けのこのカスタムテストスタンドは、最大100バールの圧力容器をテストし、加熱媒体を利用してテストパーツを実際のシミュレーションにかけます。破裂試験機、圧力サイクル試験機、リーク試験機、オートフレッテージなどの圧力試験スタンドの詳細については、お問い合わせください。 ...

... この最新鋭の試験装置は、サーバー・インフラで使用される液冷コールドプレートに対して、包括的な破裂試験と圧力脈動試験を実施するために設計されています。当社の装置は、冷却回路に見られる動的圧力の中で、コンポーネントの耐久性とシールの完全性を評価・確認するために作られています。油圧式増圧装置を備えた当社のリグは、比類のない精度を提供し、さまざまな試験シナリオにおいて信頼性と再現性の高い結果を実現します。 35バール（500psi）までの破裂圧力試験を実施し、試験媒体PG25を使用して12バール（175psi）までの圧力で圧力サイクル試験に従事する能力を備えた当社のシステムは、2Hzに達する周波数で運転条件をシミュレートすることができます。この厳格な試験プロトコルは、CPU、GPU、および関連技術装置の性能に不可欠な冷却ソリューションの信頼性を確認するために不可欠です。 油圧式増圧器を組み込むことで、圧力印加の精度を高めるだけでなく、テスト条件の一貫性を確保し、テストしたすべてのコールドプレートの信頼性を保証します。 媒体流量制御による脈動圧力 脈動圧力：30 ...

... プレゼンテーション
航空機向けの試験台および専用治具の機器と実績例を紹介するページです。作業例：タイヤの膨張、気密試験、圧力制御、低温（クライオ）処理、油圧試験、温度／圧力のシミュレーション。民間・軍用の固定翼／回転翼機向けの適用実績があります。

実績一覧
シリーズ: VALISE NATO

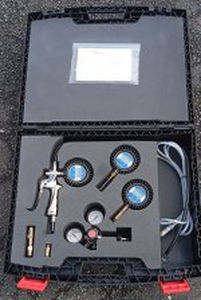

• 観察事項: 継手、アダプタ、延長、バルブ、ホース、減圧器付き圧力計、圧力計、手動ポンプなどの工具を収納した輸送ケース。航空機の油圧／空気圧回路の膨張、気密試験、パージに使用。蓋部に柔軟配管用の別室あり。構成は整備対象機による。
• 写真:
