レーザー振動計

生まれ変わった新しいスキャニング振動計 Polytec QTecスキャニング振動計は、研究開発における音および振動測定のための最先端技術です。 これらは、NVH（騒音、振動、ハーシュネス）、音響、構造ダイナミクス、超音波、FEM検証、およびNDT（非破壊検査）において、振動を測定することにより、実稼働振動形状と固有モードを決定します。 PSV QTecスキャニング振動計には、コンパクトでポータブルなラップトップタイプと、ラックタイプがあります。 また、測定周波数帯域別に、いくつかのモデルがありますが、最大測定周波数は ...

ibroGo は、現場調査や機械・設備の状態監視を迅速かつ簡単に行うことができる、バッテリー駆動のポータブルなレーザ振動センサです。VibroGo は、DC から 320 kHz までの広い周波数範囲で、構造物の真の振動、音響、ダイナミクスを非接触で測定します。その卓越した振動速度分解能と、全周波数範囲にわたる高い線形性は、手軽な高精度分析ツールを提供します。VibroGo は、自然界やテクノロジーにおけるダイナミクスや音響をより深く理解するために、研究、製品開発、品質保証などに活用できます。 >>自然界やテクノロジーにおける音響・ダイナミクスを学ぶ<< VibroGo ...

... VA3 Pro Exは、お客様の機械を守るために開発されたプロフェッショナルな3チャンネル振動分析器です。日々のデータ収集、現場でのバランシング、振動解析、特に機械の状態監視に基づく予知保全のための装置です。危険場所での使用に対応したAtexバージョンもご用意しています。 ...

走査型レーザードップラー振動計は、振動計測定ビームが試験対象物を走査し、測定点のグリッドの振動データを短時間で記録するフルフィールド振動イメージング測定技術です。 Optomet 走査型レーザードップラー振動計（SLDV）は、Nova SWIRデジタル振動計の優れた信号品質と、ビーム偏向ミラー、HDビデオカメラ、内蔵型信号発生器、および基準チャネルの入力を組み合わせたものです。OptoSCANソフトウェアを使用すると、走査型レーザー振動計が、ターンキーで直感的に操作できる振動視覚化システムになります。OptoGUIソフトウェアと組み合わせると、SLDVをシングルポイント振動計として操作できます。 検査対象構造の非接触振動測定は、構造の動的挙動に対する正確で貴重な洞察を提供します。動作振動と構造振動をアニメーション化し、共振を特定し、有限要素モデルの計算の検証、あるいは表面波のエネルギー伝搬を可視化したりすることができます。 最先端の走査型レーザー振動計 Optometは、世界初の短波赤外線（SWIR）レーザーベースの走査型レーザードップラー振動計のパイオニアであり、表面処理の必要性を排除し、優れた測定感度による最高品質のデータを生成します。 最大の光学的開口による最大感度 Optomet ...

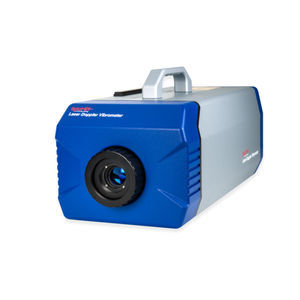

デジタル・フリービーム HeNe レーザー振動計 ヘリウムネオン（HeNe）レーザー光源を備えた従来のレーザードップラー振動計（LDV）は、長年にわたって非接触振動測定に役立つツールでした。Optometは、VectorシリーズでHeNeベースのレーザー振動計を完璧なものに仕上げました。レーザー波長633nmのVectorシリーズは、微視的から巨視的サイズの物体の非接触振動測定を最高の精度で可能にします。 さまざまなアプリケーションに対応する高い柔軟性 Vectorシリーズは、幅広い振動測定問題に対応するための標準的な振動計です。このシリーズは、表面反射率が高から中程度の表面、水面または水面下の測定、および最小のスポットサイズが極めて重要なアプリケーションに特に適しています。 水は障害物ではありません ヘリウムネオンレーザーの波長は633nmで、レーザーパワーの損失を最小限に抑えて水中を照らすことができます。したがって、振動計と振動する測定対象物の間に水の層がある場合、HeNe振動計は不可欠です。 微細形状の測定 HeNeレーザーは波長が短いため、測定ビームをマイクロメートル単位に最適に集束させることができます。したがって、これらは最も小型サイズでの特徴や微細構造の測定に、理想的な選択肢です。 Optomet ...

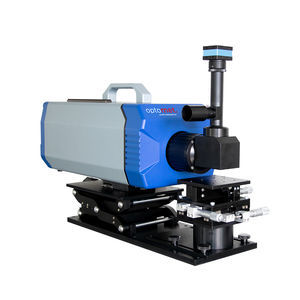

... オプトメット・ベクター・マイクロオプティクスはベクター・シリーズの追加製品で、非常に小さなレーザースポット（約3μm）により極小の対象物の測定が可能です。12MPの4Kカメラを搭載しており、測定対象物上でのレーザースポットの正確な配置が保証されます。Vector-Micro-Opticは、エレクトロニクス開発や電子部品の測定に最適です。 特徴 - 高精度な多目的振動測定用の実績ある可視HeNeレーザー光源 - 比類のないダイナミックレンジにより、0～25 MHzの振動測定が可能 - ...

... 焦点距離可変のレーザー振動計（ズームレンズ）。 高精度・非接触の振動・長さ測定が可能 周波数範囲：0 Hz～5 MHz 調整・取り扱いが容易 モバイル用ケース付き小型装置 豊富なトリガーオプション 作業距離は240mmから2500mmの範囲で無段階に調整可能 スペクトル解析用FFTソフトウェア WindowsおよびLinuxのOEMソフトウェア用のオープンインターフェース マニュアルズームレンズを搭載した LSV 2500 NG シリーズは、LVS ...

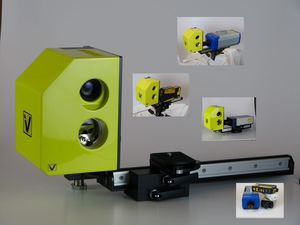

... スキャニングレーザードップラー振動計では、コンピュータ制御された2枚のミラーを使用してレーザービームを偏向させます。測定ポイントは、測定対象物のビデオ画像上でインタラクティブに選択されます。振動測定は、指定されたポイントでコンピューターにより自動的に実行されます。完成されたシステムとは異なり、新たに開発された ScanSet は、異なるレーザー振動計を組み合わせて使用することができます。標準的なシングルポイントレーザー振動計を、わずか数ステップで本格的なスキャニングレーザー振動計に変身させることができるのです。シングルポイント振動計をクイックアクションクランプで固定し、リニアガイドでレーザーの位置を調整すれば、測定が開始されます。ScanSet ...

... VibroMet LP01は、MetroLaser社が開発した特許取得済みの電気光学構成をベースにしています。このシステムは、リモートレーザーセンサーヘッドと電子コントローラーで構成されています。 本システムは、コンパクトで安価、あらゆる表面で簡単に使用でき、非破壊検査や非接触振動測定に適しています。測定技術は、レーザーと被測定物の距離が1cmから5mまで測定できるように開発・最適化されました。 レーザーの集光や光学系の調整も不要です。また、白色化などの表面処理も必要ない場合がほとんどです。 また、他メーカーのモデルも取り扱っています。お客様に合わせたソリューションのために、技術面や価格面で最適なレーザーをご提案します。 ...

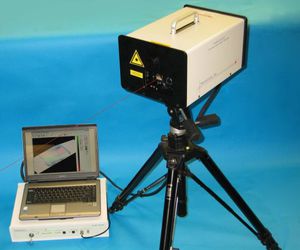

... 走査型レーザードップラー振動計のレーザビームは、コンピュータで制御された2枚のミラーで偏向されます。ヘッド内のカメラにより、測定対象物の画像が送られます。 この写真では、CADソフトのように測定点を配置することができます。測定点を設定すると、コンピューターが自動的に測定を行います。 方法 走査型レーザドップラ振動計は、シングルポイントレーザドップラ振動計 VibroMet500 をベースにしています。レーザービームは、テスト対象物の表面で速度を測定します。速度信号はデータ収集システムで測定され、コンピュータに保存されます。 コンポーネント 上の写真には、レーザースキャナーを構成する部品が表示されています。 ミラーユニット付きレーザーヘッド コントローラーボックス データ取得 制御・解析ソフトを搭載したノートパソコン システム一式は非常にコンパクトで、飛行機を利用する際など、一人で持ち運ぶことが可能です。 レーザーヘッドには、レーザーユニット、ミラー、ビデオカメラが含まれます。レンズや光学系を調整する必要はありません。ミラーはコンピューターで制御されます。 コントローラー コントローラーボックス内の部品は、RFアンプ、復調器、出力フィルターです。アンプは信号レベルを上げ、復調器はドップラー信号から速度信号を作り、出力のローパスフィルターで周波数範囲を制限し、ノイズなどを低減します。 データ取得 レーザースキャナー用のデータ収集ユニットは、内蔵PCIカードまたは外付けUSBボックスとして利用可能です。 ...

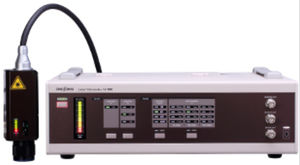

... LV-1800は、レーザビームのドップラーシフトを負荷なしで利用して振幅速度を検出するレーザードップラー型非接触振動計です。高速、高周波、透明薄膜、微視的物体、長距離振動など、接触型振動計では困難な非接触測定が可能です。 焦点位置と検出状態の迅速な確認。 小型で軽量なセンサー。 冷却ファンなしのノイズフリーデザイン。 クラス2のレーザー。 ...

... 振動計 アプリケーション - ISO 10816-1/3 /6/7等に準拠した機械の状態監視 - VDI 3832などに準拠したローラーベアリングのモニタリング - 実験室や産業界での一般的な振動測定 - 振動コンベア、振動スクリーン、セパレータでの測定 - 品質管理 - 光学式回転速度測定 - 非接触温度測定 物件情報 - 振動の加速度、速度、変位の測定 - 真のRMS、ピーク値、クレストファクターの表示 - 磁気ベースの外付け精密せん断型加速度計。 赤外線温度計と非接触光学式回転数センサーを内蔵 レーザーポインター - ...

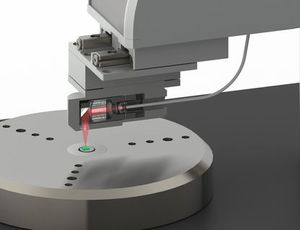

... PICOSCALE 振動計は、数 µm から数 cm までのマイクロメカニカル構造体の振動を測定するためのターンキーソリューションです。PICOSCALEは、MEMS、センサ、小型スピーカ、ベアリング、アクチュエータなどの振動計測を可能にします。この装置には顕微鏡が内蔵されており、最大100万画素の測定が可能なため、振動モードを高い空間的・時間的分解能で可視化するのに適しています。 > 光による非接触測定 > 走査型レーザー干渉計による面外（レーザー光の進行方向）の動きの計測 > ...

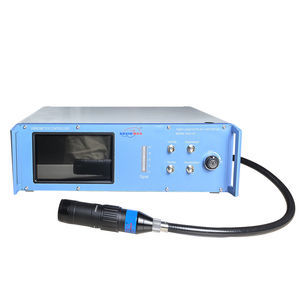

... レーザードップラー振動計は、最大16点の過渡振動または定常振動を測定でき、AOMによって生成されたマルチビームアレイを搭載しています。また、デジタル復調用のフィールド プログラマブル ゲート アレイ プロセッサや、新しいレーザー照準技術も備えています。レーザードップラー振動計は、産業界、航空・宇宙、自動車、ハードディスクドライブ診断、マイクロ・ナノ構造解析、土木構造物解析、医療・ヘルスケア、製造業のQCなどの用途で一般的に使用されています。 ...

... 中・大型回転部品のオンサイトバランシング。 振動分析。 7インチLCDタッチスクリーン。 取り付けが簡単な磁気カップリング付きセンサー。 強力なレーザーインデックスセンサー。 ペンドライブへのUSB接続。 サーマルラベルプリンタへの接続（オプション 静的および動的測定のための2つの同時チャンネル。 各測定点のベクトル図。 記録・振動測定データロガータイプ。 ...
